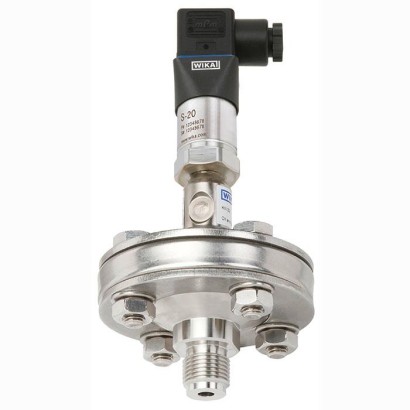

Высококачественный датчик давления с установленным мембранным разделителем
Описание
Системы мембранных разделителей применяются для защиты измерительного прибора давления от агрессивных, адгезионных, кристаллизующихся, коррозионных, сильно вязких, экологически опасных или токсичных сред. Мембрана из нержавеющей стали обеспечивает разделение со средой. Давление передаётся на измерительный прибор через заполняющую жидкость системы, находящуюся внутри системы мембранного разделителя.
Благодаря своей конструкции DSS10T может применяться универсально. Возможна замена нижней части корпуса (например, при изменении присоединения к процессу) без необходимости выполнять какие-либо доработки системы мембранного разделителя.
Особенности
- Резьбовой штуцер для прямого резьбового соединения
- Версия с внутренней мембраной
- Детали разделителя мембранного типа соединены на резьбе
- Универсальное применение
Вопросы и ответы
Какие диапазоны измерения доступны для DSS10T?
От 0 до 60 бар с рядом промежуточных диапазонов (например, 0 … 1 бар, 0 … 10 бар, 0 … 25 бар), а также диапазоны избыточного давления от −1 до 5, от −1 до 9 и от −1 до 10 бар.
Какая точность у датчика?
Класс точности 0,5 согласно IEC 61298-1.
Какое присоединение к процессу предусмотрено?
Резьбовое присоединение G ½ или ½ NPT для прямого резьбового подключения.
Для каких сред подходит этот датчик?
Для агрессивных, горячих, коррозионных, экологически опасных или токсичных сред. Смачиваемые части выполнены из нержавеющей стали 1.4435 [316L] или Hastelloy C276, среда отделена мембраной, давление передаётся через силиконовое масло KN 2.
В каком температурном диапазоне может работать датчик?
Температура среды: −10 … +150 °C; температура окружающей среды: +10 … +40 °C.
Какова степень защиты корпуса?
IP65. Корпус изготовлен из нержавеющей стали 1.4571 [316Ti].
Какой выходной сигнал и электрическое подключение?
Выходной сигнал 4–20 мА (двухпроводной), питание DC 8 … 35 В, подключение через угловой разъём DIN 175301-803 A.
Чем отличается DSS10T от других моделей серии DSS10?
DSS10T выполнен в резьбовом исполнении с присоединением через резьбу и внутренней мембраной; части мембранного разделителя соединяются на резьбе, что позволяет заменять нижнюю часть корпуса (например, при изменении присоединения к процессу) без доработки системы.
Соберите DSS10T под свою задачу
Артикул собирается автоматически. Если сомневаетесь — напишите инженеру; подскажем по параметрам линии.
- Pressure measuring instrumentHigh-quality pressure transmitter
- Unitbar
- Measuring range—
- Output signal4 ... 20 mA, 2-wire
- Power supplyDC 8...35 V
- Electrical connectionangular connector DIN 175301-803 A
- Assemblydirect assembly
- System fill fluidKN 2 Silicone oil for general applications
- Unit of temperatureCelsius
- Process temperature min.- 10 °C
- Process temperature max.+ 150°C
- Ambient temperature pressure meas. min+ 10 °C
- Ambient temperature pressure meas. max+ 40 °C
- Process connection standard—
- Threaded connection—
- Nominal pressure ratingPN 100
- Wetted parts—
- GasketPTFE max. 260°C
- Fastening partsRetainer flange and bolts in stainless steel
- Certificateswithout
Завершите конфигурацию
Выберите все параметры, чтобы отправить запрос.
| Модель | DSS10T |
| Серия | DSS10 |
| Подтип | Diaphragm seal system |
| Диапазон давления | 0…1 bar · 0…1.6 bar · 0…2.5 bar · 0…4 bar · 0…6 bar · 0…10 bar · 0…16 bar · 0…25 bar · 0…40 bar · 0…60 bar · -1…5 bar · -1…9 bar · -1…10 bar |
| Класс точности | 0.5 |
| Стандарт точности | IEC 61298-1 |
| Технологическое присоединение | G ½½ NPTG 1/21/2 NPT |
| Темп. процесса | −10…+150 °C |
| Выходной сигнал | 4-20mA · 4-20mA (2-wire) |
| Питание | DC 8 ... 35 V |
| Электр. соединение | Angular connector DIN 175301-803 A |
| Материал корпуса | Stainless steel 1.4571 [316Ti] |
| Материал смачиваемых частей | Stainless steel 1.4435 [316L], Hastelloy C276, Stainless steel 1.4404/1.4435 [316L], Stainless steel 1.4404 |
| Материал уплотнения | Silicone oil KN 2 |
| Темп. окружающей среды | +10…+40 °C |
| Степень защиты IP | IP65 |
| Сертификаты | 3.1 inspection certificate per EN 10204EN 10204 3.1 |
| Языки datasheet | EN |
| Model DSS10T | |
|---|---|
| Design | High-quality pressure sensor, welded to diaphragm seal, threaded design |
| Current output | 4 ... 20 mA(2-wire) |
| Power supply | DC 8 ...35V |
| Accuracy at reference conditions | ≤ ±0.5 %of span |
| Permissible load in Ω | Current output ≤ (power supply - 7.5 V) / 0.023 A |
| Current supply | Max.25mA |
| Dissipation loss | 828mW |
| Reference conditions (per IEC 61298-1) | Temperature: 15 ... 25 °C [59 ... 77 °F] Atmospheric pressure: 860 ... 1,060 mbar [12.5 ... 15.4 psi] Humidity: 45 ... 75 %r.h. Power supply:DC 24V Mounting position: Calibrated in vertical mounting position with pressure connection facing downwards. |
| Pressure limitation | < 10 bar [150 psi]: 3 times ≥ 10 bar [150 psi]: 2 times |
| Permissible temperature range Medium Ambient Storage | -10 ... 150 °C [14 ... 302 °F] 10 ... 40 °C [50 ... 104 °F] 10 ... 60 °C [50 ... 140 °F] |
| Ingress protection | IP65 per IEC/EN 60529 |
| Material wetted non-wetted | Diaphragm: Stainless steel 1.4435 [316L] or Hastelloy C276 Diaphragm seal: Stainless steel 1.4435 [316L] Case: Stainless steel 1.4571 [316Ti] Zero adjustment ring: PBT/PET GF30 |
| Level of cleanliness of wetted parts | Oil and grease free per ASTM G93-03 level F (WIKA standard) and ISO 15001 (< 1,000 mg/m 2 ) |
| System fill fluid | Silicone oil KN 2 for general applications |
| Transport conditions | Maximum humidity (per IEC 68-2-78): 67 %r.h. at 40 °C [104 °F] (in accordance with 4K4H per EN 60721-3-4) |
| 0 ... 1 [0 ... 15] | 0 ... 1.6 [0 ... 25] | 0 ... 2.5 [0 ... 40] | 0 ... 4 [0 ... 60] | 0 ... 6 [0 ... 100] |
|---|---|---|---|---|
| 0 ... 10 [0 ... 160] | 0 ... 16 [0 ... 250] | 0 ... 25 [0 ... 400] | 0 ... 40 [0 ... 600] | 0 ... 60 [0 ... 1,000] |
| Electrical connection | Ingress protection | Wire cross-section | Cable∅ | Permissible temperature |
|---|---|---|---|---|
| with mating connector | IP65 | max. 1.5 mm² | 6 ...8mm | -30 ...+100 °C [-22 ...+212 °F] |
| U+ | 1 | |
|---|---|---|
| U- | 2 |
Смотреть все (5)
| Wetted parts | G | Dimensions in mm[in] | |||
|---|---|---|---|---|---|
| H | D | Mb | h | ||
| Stainless steel 1.4404/1.4435 [316L] | G½ | 185 [7.283] | 95 [3.740] | 52 [2.047] | 20 [0.787] |
| ½NPT | 184 [7.244] | 19 [0.748] | |||
| Hastelloy C276 | G½ | 219 [8.622] | 20 [0.787] | ||
| ½NPT | 218 [8.852] | 19 [0.748] |
