WIKA · Измерение давления · Семейство DELTA-comb

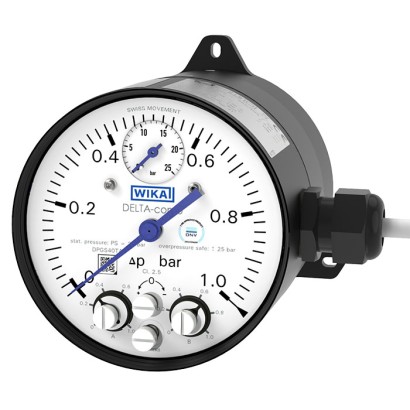

Манометр (датчик) дифференциального давления с микровыключателями

С интегрированной индикацией рабочего давления (DELTA-comb), с проверкой компонентов
Диапазон
0…1000 kPa
Выход
Microswitch, single contact
Точность
1.6
Защита
IP65
CERoHSEACDNVCRNREACHIECEx Ex ia IIC T4/T5/T6 GbATEX II 2G Ex ia IIC T4/T5/T6 GbATEX II 2D Ex ia IIIB T135°C DbIECEx Ex ia IIIB T135°C DbEx ia IIIB T135°C DbEx UkrainePAC Kazakhstan
Цена
По запросу
Зависит от конфигурации
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Дифференциальные манометры серии DELTA-line в первую очередь применяются для контроля и управления низкими перепадами давления, когда предъявляются высокие требования к односторонней перегрузке и к статическому давлению. Типичными сферами применения модели DPGS40TA являются судостроительная отрасль, технология технологического нагрева, отрасли отопления, вентиляции и кондиционирования воздуха, водо-/канализационная отрасль, а также машиностроение и заводское строительство.

Там, где на месте необходимо индицировать перепад давления и при этом требуется безопасно переключать цепи в зависимости от заданного значения перепада давления, применяется DELTA-comb.

Перепад давления остаётся читаемым на механической индикации даже при потере напряжения питания.

∙ 10/2025

НАПОМИНАНИЕ: сохраняйте ровно 5 абзац(а), разделённых ОДНОЙ пустой строкой, не объединяйте и не разделяйте абзацы.

Особенности

  • Дифманометр со встроенной индикацией рабочего давления и микропереключателем
  • Ударопрочное окно и прочная измерительная камера из алюминия или нержавеющей стали для повышенных требований
  • Функциональная безопасность TÜV-сертифицирована сертификатом SIL
  • Реле потока с функцией безопасности согласно типоиспытательному листу VdTÜV «Flow 100»
  • QR-код на шкале ведёт к информации по конкретному прибору

Вопросы и ответы

Какие диапазоны измерения перепада давления доступны у DPGS40TA?

От 0 … 250 mbar до 0 … 10 bar (эквивалентно 0 … 1 000 kPa / 0 … 1 MPa). Также доступны диапазоны в psi.

Какая точность у прибора?

Класс точности 1.6 по стандарту EN 837-1.

Какие варианты присоединения к процессу предусмотрены?

Например, 2 x G ¼ B наружная резьба с межосевым расстоянием 26 мм или 2 x штуцера под трубу ∅ 6, 8 или 10 мм; есть также исполнение с внутренней резьбой G ¼.

Из чего изготовлены детали, контактирующие со средой?

Из нержавеющей стали 1.4571, медного сплава, алюминия или стали — в зависимости от исполнения. Уплотнения выполнены из FPM/FKM или NBR.

В каком температурном диапазоне работает прибор?

Окружающая среда: от −10 до +70 °C; среда: от −10 до +90 °C. Степень защиты корпуса — IP65.

Какое взрывозащитное исполнение доступно?

Прибор сертифицирован по ATEX (II 2G Ex ia IIC T4/T5/T6 Gb и II 2D Ex ia IIIB T135 °C Db) и IECEx (Ex ia IIC T4/T5/T6 Gb, Ex ia IIIB T135 °C Db), а также имеет маркировки EAC, DNV, CRN и другие.

Чем DPGS40TA отличается от соседних моделей серии?

Он сочетает механическую индикацию рабочего давления (DELTA-comb) с микровыключателями (модели 850.3 / 850.3.3) и имеет сертификат функциональной безопасности SIL 2 (пригоден для SIL 3), а реле потока соответствует типоиспытательному листу VdTÜV «Flow 100».

Каким образом микровыключатели коммутируют цепи?

Используются перекидной контакт (change-over contact); доступны микровыключатели с одним или двумя контактами.

Идентификация
МодельDPGS40TA
СерияDELTA-comb
ПодтипDifferential pressure gauge with microswitches
Измерительный диапазон
Диапазон давления0…250 mbar · 0…15 psi · 0…25 kPa · 0…0.025 MPa · 0…0.25 bar · 0…0.25 kg/cm2 · 0…400 mbar · 0…25 psi · 0…40 kPa · 0…0.04 MPa · 0…0.4 bar · 0…0.4 kg/cm2 · 0…600 mbar · 0…40 psi · 0…60 kPa · 0…0.06 MPa · 0…0.6 bar · 0…0.6 kg/cm2 · 0…1000 mbar · 0…60 psi · 0…100 kPa · 0…0.1 MPa · 0…1 bar · 0…1 kg/cm2 · 0…160 kPa · 0…0.16 MPa · 0…1.6 bar · 0…1.6 kg/cm2 · 0…250 kPa · 0…0.25 MPa · 0…2.5 bar · 0…2.5 kg/cm2 · 0…400 kPa · 0…0.4 MPa · 0…4 bar · 0…4 kg/cm2 · 0…600 kPa · 0…0.6 MPa · 0…6 bar · 0…6 kg/cm2 · 0…1000 kPa · 0…1 MPa · 0…10 bar · 0…10 kg/cm2
Точность измерения
Класс точности1.6
Стандарт точностиEN 837-1
Уровень функциональной безопасности (SIL)SIL 2 (per IEC 61508), SIL 3-capable
Технологические условия
Технологическое присоединение
2 x bite-type fitting for pipe ∅ 6 mm2 x bite-type fitting for pipe ∅ 8 mm2 x bite-type fitting for pipe ∅ 10 mm2 x G ¼ female thread, centre distance 26 mm2 x G ¼ B male thread, centre distance 26 mm2 x G ¼, female thread, centre distance 26 mm2 x G ¼ B, male thread, centre distance 26 mmG 1/4 female2 x G 1/4 female, centre distance 26 mm
Темп. процесса−10…+90 °C
Электрические характеристики
Выходной сигналMicroswitch, single contact · Microswitch, double contact · Microswitch · Microswitch, single contact (model 850.3) · Microswitch, double contact (model 850.3.3)
Электр. соединениеCable gland M20 x 1.5 with 1 m cable, flying leads
Функция переключенияChange-over contact
Переключающие контакты1
Материалы
Материал корпусаAluminium, EN AC-AI Si9Cu3(Fe), black painted, Aluminium, EN AC-Al Si9Cu3(Fe), black painted
Материал смачиваемых частейStainless steel 1.4571, Copper alloy, Aluminium, Steel, Stainless steel, Aluminium, Al Si9Cu3(Fe), black painted
Материал уплотненияFPM/FKM, NBR
Условия эксплуатации
Темп. окружающей среды−10…+70 °C
Степень защиты IPIP65
Вес2 kg
Сертификаты и одобрения
Сертификаты
CERoHSEACDNVCRNREACH
Взрывозащита
IECEx Ex ia IIC T4/T5/T6 GbATEX II 2G Ex ia IIC T4/T5/T6 GbATEX II 2D Ex ia IIIB T135°C DbIECEx Ex ia IIIB T135°C DbII 2G Ex ia IIC T4/T5/T6 Gb II 2D Ex ia IIIB T135°C DbEx ia IIIB T135°C DbEx UkrainePAC KazakhstanATEX: II 2G Ex ia IIC T4/T5/T6 Gb, II 2D Ex ia IIIB T135℃ DbIECEx: Ex ia IIC T4/T5/T6 Gb, Ex ia IIIB T135℃ Db
Дополнительные характеристики
Диаметр шкалы100 mm
Языки datasheetEN, DE
Таблицы из даташита
Measuring chamber materialWorking pressure indicationEx approval
AluminiumStainless steelWithoutØ 22mm
xxOption
xxOption
xxOption
Basic information
Nominal size
Differential pressure indicationØ100 mm[4"]
Working pressure indication■ Without ■ Ø22 mm[0.9"]
Window
Non-Ex versionPlastic, with plug screw for switch point setting
Ex versionPlastic (switch point setting can only be carried out at the factory)
Case versionIndication case, aluminium, EN AC-AI Si9Cu3(Fe), black painted
→For measuring chamber, see table 'Measuring element'
Measuring range
mbarpsi
0 ... 2500 ... 15
0 ... 4000 ... 25
0 ... 6000 ... 40
0 ... 1,0000 ... 60
barkg/cm 2
0 ... 0.250 ... 0.25
0 ... 0.40 ... 0.4
0 ... 0.60 ... 0.6
0 ... 10 ... 1
0 ... 1.60 ... 1.6
0 ... 2.50 ... 2.5
0 ... 40 ... 4
0 ... 60 ... 6
0 ... 100 ... 10
Scale range
bar
0 ... 100 ... 16
0 ... 25-
Смотреть все (12)
Measuring range
kPaMPa
0 ... 250 ... 0.025
0 ... 400 ... 0.04
0 ... 600 ... 0.06
0 ... 1000 ... 0.1
0 ... 1600 ... 0.16
0 ... 2500 ... 0.25
0 ... 4000 ... 0.4
0 ... 6000 ... 0.6
0 ... 1,0000 ... 1
Operating conditions
Medium temperature range-10 ...+90 °C [14 ... 194 °F]
Ambient temperature range 1)
Non-Ex equipment-10 ...+70 °C [14 ... 150 °F]
Ex equipment-10 ...+60 °C [14 ... 140 °F]
Storage temperature range-40 ...+70 °C [-40 ...+150 °F]
Pressure limitation
SteadyEnd value of measuring range
Fluctuating0.9 x end value of measuring range
Overload safetyMax. 25 bar On one, both and alternatingly on the ⊕and ⊖sides
Ingress protection per IEC/EN 60529IP65
LogoDescriptionRegion
EU declaration of conformityEuropean Union
LogoDescriptionRegion
EU declaration of conformityEuropean Union
ATEX directive Hazardous areas
Gas DustII 2G Ex ia IIC T4/T5/T6 Gb II 2D Ex ia IIIB T135°C Db
IECEx Hazardous areas Ex ia IIC T4/T5/T6 GbInternational
Gas DustEx ia IIIB T135°C Db
EAC ■ EMCDirective ■ LowVoltage Directive ■ Hazardous areasEurasian Economic Community
Ex Ukraine Hazardous areasUkraine
PAC Kazakhstan Metrology, measurement technologyKazakhstan
-MChS Permission for commissioningKazakhstan
DNV Ships, shipbuilding (e.g. offshore)International
-CRN Safety (e.g. electr. safety, overpressure, ...)Canada
LogoDescription
SIL2 | PLd IEC 61508 / IEC 61511SIL 3-capable Functional safety per IEC 61508 Individually installed, the requirements of SIL 2 are fulfilled. For details, see certificate
Requirements for flow monitors or flow switches and flow limiters in accordance withVdTÜV type test leaflet 'Flow 100' (BP STRO 100-RL)
Description
Certificates■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. indication accuracy)
Recommended calibration interval1 year (dependent on conditions of use)
Safety-related characteristic values (Ex)
Terminals
Switch A'1' / '4' / '2'
Switch B'3' / '6' / '5'
Max. input voltage U iDC 30V
Max. input current l i100mA
Max. input power P i (gas)1W
Max. input power Pi (dust)
Ta ≤ +40 °C≤ 750mW
Ta ≤ +60 °C≤ 650mW
Effective internal capacitance C iNegligible
Effective internal inductance L iNegligible
ModelDescriptionOrder number
-Panel mounting flange, aluminium14074004
Panel mounting flange, stainless steel14075088
910.17Seals → See data sheet AC 09.08-
910.15Syphons → See data sheet AC 09.06-
IV34-valve manifold, stainless steel → For dimensions, see page 92043559
4-valve manifold, brass → For dimensions, see page 92043567
-Bite-type fitting, steel, pipe∅6mm2122359
Bite-type fitting, steel, pipe∅8mm2128217
Bite-type fitting, steel, pipe∅10mm1351982
Bite-type fitting, copper alloy, pipe∅6mm1550705
Bite-type fitting, copper alloy, pipe∅8mm1550713
Bite-type fitting, copper alloy, pipe∅10mm1561847
Bite-type fitting, stainless steel, pipe∅6mm1581481
Bite-type fitting, stainless steel, pipe∅8mm14296672
Bite-type fitting, stainless steel, pipe∅10mm1518488
