WIKA · Калибровочное оборудование · Семейство CTD4000
Калибратор для сухоблочного термостатирования (сухоблочный калибратор температуры)
Базовая версия, опционально с одобрением DNV
Диапазон
-24…650 °C
RoHSEMC EN 61326 (class A)Low Voltage EN 61010EMC EN 61326Low Voltage DirectiveEN 61010CE
Цена
Ориентир от 2 928 €
Уточнить при заказе
Описание
Эти инновационные калибраторы разработаны для применения на объекте, а также для тяжёлых условий в военно-морском и морском секторах.
Простота в использовании, компактная и практичная конструкция делают их незаменимыми в промышленных процессах, где калибровка систем измерения температуры необходима для управления процессом и обеспечения качества конечного продукта.
Особое внимание уделяется снижению массы и габаритов, а также повышению надёжности за счёт применения алюминиевого корпуса, а также алюминия и нержавеющей стали для многих внутренних компонентов.
Каждый калибратор проходит испытания в нашей лаборатории и калибруется по нашим эталонам в соответствии с международным стандартом. На этом этапе все функции проверяются по параметрам эталона и оформляется протокол калибровки.

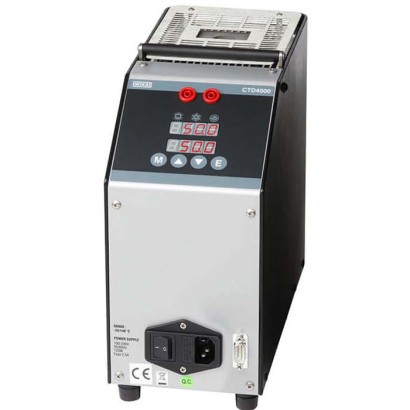

Калибратор температуры с сухим блоком CTD4000
Тепловая часть этих калибраторов выполнена в виде металлического блока, нагреваемого/охлаждаемого с помощью резисторов или термоэлектрических модулей Пельтье. В металлическом блоке предусмотрено одно отверстие, в которое устанавливается сменная вставка.
С имеющимися стандартными вставками калибраторы универсальны и могут быть легко адаптированы для калибровки температурных датчиков с наиболее распространёнными диаметрами.
По запросу доступны вставки и отверстия, изготовленные под требования заказчика.
Особенности
- Высокая стабильность
- Возможность проверки температурных выключателей
- Малый вес и компактная конструкция
- Простое управление
Вопросы и ответы
Какой диапазон температур перекрывает CTD4000?
В зависимости от исполнения доступны три диапазона: −24 … +140 °C, +15 … +375 °C и +15 … +650 °C.
Какова точность калибратора?
Погрешность составляет 0,25 K, 0,35 K или 0,5 K в зависимости от диапазона.
Можно ли использовать CTD4000 вне лаборатории?
Да, это переносной калибратор весом 4,9 кг с компактной конструкцией, предназначенный для работы на месте эксплуатации.
Подходит ли прибор для морского применения?
Да, базовая версия опционально доступна с одобрением DNV для морского и военно-морского секторов.
Как адаптировать калибратор под разные диаметры датчиков?
В металлическом блоке предусмотрено отверстие со сменной вставкой; стандартные вставки подходят для наиболее распространённых диаметров, а по запросу доступны вставки и отверстия, изготовленные под требования заказчика.
Можно ли проверять температурные выключатели?
Да, одной из особенностей модели является возможность проверки температурных выключателей (термостатов).
Есть ли прослеживаемость калибровки?
Каждый прибор калибруется по эталонам WIKA в соответствии с международным стандартом; обеспечивается прослеживаемость DKD/DAkkS, по результатам оформляется протокол калибровки.
Чем CTD4000 отличается от других моделей серии?
Это базовая версия линейки CTD4000 с высокой стабильностью, малым весом и простой эксплуатацией, опционально с одобрением DNV.
Конфигуратор · Шаг за шагом
Соберите CTD4000 под свою задачу
Артикул собирается автоматически. Если сомневаетесь — напишите инженеру; подскажем по параметрам линии.
Шаг 1 из 4
Ваша конфигурация
- Type of applicationDry-well calibrator
- Temperature range—
- Calibration—
- Insertwith
- Transport case—
- Power cord—
- Further approvalswithout
- Additional ordering informationWithout
AI подскажет по параметрам
Завершите конфигурацию
Выберите все параметры, чтобы отправить запрос.
Идентификация
| Модель | CTD4000 |
| Подтип | dry-well calibrator |
Измерительный диапазон
| Диапазон температуры | −24…+140 °C · +15…+375 °C · +15…+650 °C |
Точность измерения
| Неопределённость | 0.25 K, 0.35 K, 0.5 K |
Технологические условия
| Тип калибровки | dry_block |
Условия эксплуатации
| Вес | 4.9 kg |
Сертификаты и одобрения
| Сертификаты | RoHSEMC EN 61326 (class A)Low Voltage EN 61010EMC EN 61326Low Voltage DirectiveEN 61010CE |
| Прослеживаемость | DKD · DAkkS |
Дополнительные характеристики
| Переносной | Да |
| Языки datasheet | EN |
Таблицы из даташита
| Specifications | Model CTD4000-140 |
|---|---|
| Display | |
| Temperature range | -24 ...+140 °C [-11 ...+284 °F] |
| Accuracy 1) | 0.25 K at 100 °C [212 °F] |
| Stability 2) | ±0.1 K |
| Resolution | 0.1 °C |
| Temperature control | |
| Heating time | approx. 20 min from 20 to 120 °C [from 68 °F to 248 °F] |
| Cooling time | approx. 17 min from +20 to -20 °C [from +68 °F to -4 °F] |
| Stabilisation time 3) | dependent on temperature and temperature probe |
| Insert | |
| Immersion depth | 104 mm[4.09 in] |
| Insert dimensions | Ø19 x 104 mm[Ø0.75 x 4.09 in] |
| Insert material | Aluminium |
| Voltage supply | |
| Operating voltage | AC 100 ...240V ±10 %, 50/60 Hz |
| Power consumption | 80W |
| Fuse | 2.5 A slow blow fuse |
| Power cord | AC 230 V; for Europe |
| Communication | |
| Interface | RS-232 |
| Case | |
| Dimensions (W x D x H) | 130 x 260 x 280 mm[5.12 x 10.24 x 11.02 in] |
| Weight | 4.9 kg [10.81 lbs] |
| Specifications | Model CTD4000-375 | Model CTD4000-650 |
|---|---|---|
| Display | ||
| Temperature range | t amb + 15 °C ... 375 °C [t amb + 15 °F ... 707 °F] | t amb + 15 °C ... 650 °C [t amb + 15 °F ... 1,202 °F] |
| Accuracy 1) | 0.35 K | 0.5 K |
| Stability 2) | ±0.1 K | ±0.3 K |
| Resolution | 0.1 °C | |
| Temperature control | ||
| Heating time | approx. 20 min from 30 to 375 °C [from 86 °F to 707 °F] | approx. 35 min from 50 to 650 °C [from 122 °F to 1,202 °F] |
| Cooling time | approx. 40 min from 375 to 100 °C [from 707 °F to 212 °F] | approx. 60 min from 650 to 100 °C [from 1,202 °F to 212 °F] |
| Stabilisation time 3) | dependent on temperature and temperature probe | |
| Insert | ||
| Immersion depth | 150 mm[5.91 in] | |
| Insert dimensions | Ø26 x 150 mm[Ø1.02 x 5.91 in] | |
| Insert material | Aluminium | Brass, nickel-plated |
| Voltage supply | ||
| Operating voltage | AC 115/230V ±10 %, 50/60 Hz Automatic switchable | |
| Power consumption | 600W | |
| Fuse | 6.3 A slow blow fuse (at AC 115 V) 3.15 A slow blow fuse (at AC 230 V) | |
| Power cord | AC 230 V; for Europe | |
| Communication | ||
| Interface | RS-232 | |
| Case | ||
| Dimensions (W x D x H) | 130 x 260 x 280 mm[5.12 x 10.24 x 11.02 in] | |
| Weight | 5.4 kg [11.9 lbs] | 6 kg [13.2 lbs] |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity | European Union | |
| EMCdirective 1) EN 61326 emission (group 1, class A) and immunity (industrial application) | ||
| Low voltage directive | ||
| EN 61010, safety requirements for electrical equipment for measurement, control and laboratory use | ||
| RoHS directive |
| Logo | Description | Country |
|---|---|---|
| DNV GL (only valid for CTD4000-375 and CTD4000-650) Ships, shipbuilding (e.g. offshore) | International |
Смотреть все (10)
Certificate
| Calibration | ■ Without ■ 3.1 calibration certificate per DIN EN 10204 ■ DKD/DAkkS calibration certificate |
|---|---|
| Recommended recalibration interval | 1 year (dependent on conditions of use) |
| Inserts for model CTD4000-140 | Order code | |
|---|---|---|
| Description | CTA9I-2O | |
| in] | Insert undrilled Ø19 x 104 mm[Ø0.75 x 4.09 Material: Aluminium | -N- |
| in] | Insert drilled Ø19 x 104 mm[Ø0.75 x 4.09 Drilling depth: 100 mm[3.94 in] Material: Aluminium Bore diameter: 1 x 3.3 mm, 1 x 4.8 mmand 2 x 6.4 mm[1 x 0.13 in, 1 x 0.19 in and 2 x 0.25 in] | -W- |
| Insert replacement tool | -J- | |
| Ordering information for your enquiry: | ||
| 1. Order code: CTA9I-2O 2. Option: ⇓ | [ ] |
| Inserts for model CTD4000-375 | Order code | |
|---|---|---|
| Description | CTA9I-2P | |
| Insert undrilled Ø26 x 150 mm[Ø1.02 x 5.91 in] Material: Aluminium | -N- | |
| Insert drilled Ø26 x 150 mm[Ø1.02 x 5.91 in] Drilling depth: 145 mm[5.71 in] Material: Aluminium | ||
| Bore diameter: 1 x 12.7 mmand 1 x 6.4mm [1 x 0.50 in and 1 x 0.25 in] | -O- | |
| Bore diameter: 1 x 3.2 mm, 1 x 4.8 mm, 1 x 6.4 mmand 1 x 11.1mm [1 x 0.13 in, 1 x 0.19 in, 1 x 0.25 in and 1 x 0.44 in] | -P- | |
| Insert replacement tool | -J- | |
| Ordering information for your enquiry: | ||
| 1. Order code: CTA9I-2P 2. Option: | ⇓ [ ] |
| model CTD4000-650 | Order code |
|---|---|
| Description | CTA9I-2Q |
| Insert undrilled Ø26 x 150 mm[Ø1.02 x 5.91 in] Material: Brass, nickel-plated | -N- |
| Insert drilled Ø26 x 150 mm[Ø1.02 x 5.91 in] Drilling depth: 145 mm[5.71 in] Material: Brass, nickel-plated | |
| Bore diameter: 1 x 15.7 mm[0.62 in] | -Q- |
| Bore diameter: 1 x 17.5 mm[0.69 in] | -R- |
| Bore diameter: 1 x 6.5 mmand 1 x 12.7mm [1 x 0.26 in and 1 x 0.50 in] | -S- |
| Bore diameter: 1 x 4.5 mm, 1 x 6.5 mmand 1 x 10.5mm [1 x 0.18 in, 1 x 0.26 in and 1 x 0.41 in] | -T- |
| Bore diameter: 1 x 3.2 mm, 1 x 5 mm, 1 x 6.5 mmand 1 x 9.5mm [1 x 0.13 in, 1 x 0.20 in, 1 x 0.26 in and 1 x 0.37 in] | -U- |
| Bore diameter: 1 x 3.2 mm, 1 x 5 mm, 1 x 7 mmand 1 x 9.5mm [1 x 0.13 in, 1 x 0.20 in, 1 x 0.28 in and 1 x 0.41 in] | -V- |
| Inserts for model CTD4000-650 | Order code | |
|---|---|---|
| Description | CTA9I-2Q | |
| Insert replacement tool | -J- | |
| Ordering information for your enquiry: | ||
| 1. Order code: CTA9I-2Q | ⇓ | |
| 2. Option: | [ ] |
| Order code | ||
|---|---|---|
| Description | CTX-A-KB | |
| Transport case | -CC- | |
| Ordering information for your enquiry: | ||
| 1. Order code: CTX-A-KB | ⇓ | |
| 2. Option: | [ ] |
