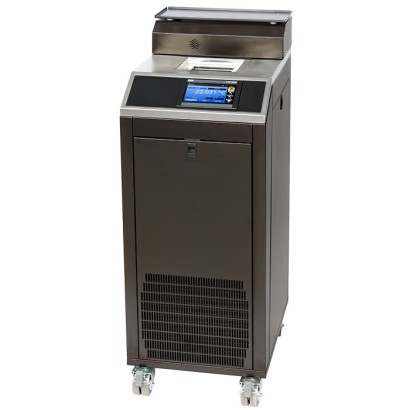

Калибровочная ванна
Описание
Высокоточные калибровочные ванны серии CTB9600 были специально разработаны для калибровки термометров, термостатов/температурных реле, термометров сопротивления и термопар в диапазоне от -40 ... +300 °C [-40 ... +572 °F]. Равномерный вертикальный поток жидкости в ванне обеспечивает соблюдение заданных требований.
Мощный микропроцессорный контроллер управляет прибором. Он также оснащён модулем связи, чтобы ванну можно было контролировать дистанционно. Для обеспечения безопасности калибровочная ванна снабжена термопредохранителем, работающим независимо: в случае превышения температуры внутри корпуса он отключает подачу тока на нагреватель.
Все внутренние и контактирующие с рабочей средой детали изготовлены полностью из нержавеющей стали AISI 304, что обеспечивает длительный срок службы и простое техническое обслуживание.
Особенности
- Простое управление через интуитивно понятное меню
- Большой сенсорный экран с удобным считыванием показаний
- Интерфейсы USB
- Высокоточное и надёжное регулирование температуры
Вопросы и ответы
Какой диапазон температур обеспечивает ванна CTB9600-150?
Модель CTB9600-150 работает в диапазоне от -40 до +150 °C.
Насколько стабильна температура в ванне?
Стабильность температуры составляет ±0,008 K, однородность — ±0,010 K.
В какой среде проводится калибровка?
Калибровка выполняется в жидкой рабочей среде; равномерный вертикальный поток жидкости обеспечивает однородность температуры по объёму.
Можно ли калибровать несколько датчиков одновременно?
Да, ванна подходит для одновременной калибровки нескольких зондов, а также для калибровки длинных температурных зондов.
Подходит ли прибор для полевых работ?
Нет, CTB9600 — это стационарная модель массой 90 кг, предназначенная для лабораторий и производственных условий.
Какие требования к условиям эксплуатации?
Прибор рассчитан на работу при температуре окружающей среды от +21 до +25 °C со степенью защиты IP20, то есть для помещений лабораторного типа.
Есть ли взрывозащищённое исполнение или сертификация для взрывоопасных зон?
Нет, данные не содержат указаний на взрывозащиту; из сертификации заявлены RoHS, CE и декларация соответствия ЕС.
Чем CTB9600 отличается от других моделей серии?
CTB9600 — стационарное исполнение с высокой стабильностью; модель CTB9600-150 перекрывает диапазон -40 … +150 °C при стабильности ±0,008 K.
Соберите CTB9600 под свою задачу
Артикул собирается автоматически. Если сомневаетесь — напишите инженеру; подскажем по параметрам линии.
- Temperature range-40 ... +150 °C
- Power supply230 V, 50 Hz
- Additional cover—
- Calibrationwithout
- Further approvalswithout
- Additional ordering informationWithout
Завершите конфигурацию
Выберите все параметры, чтобы отправить запрос.
| Модель | CTB9600-150 |
| Серия | CTB9600 |
| Подтип | Calibration bath |
| Диапазон температуры | −40…+150 °C |
| Неопределённость | ±0.008 K temperature stability, ±0.010 K temperature homogeneity |
| Рабочая среда | liquid |
| Тип калибровки | temperature_bath |
| Темп. окружающей среды | +21…+25 °C |
| Степень защиты IP | IP20 |
| Вес | 90 kg |
| Сертификаты | RoHSEU declaration of conformityCE |
| Переносной | Нет |
| Языки datasheet | EN, DE |
| Basic information | CTB9600-150 | Model CTB9600-300 |
|---|---|---|
| Temperature range | -40 ...+150 °C [-40 ...+302 °F] | 40 ... 300 °C [104 ... 572 °F] |
| Temperature stability 1) | ±0.008 K | ±0.008 K at 40 ... 150 °C [104 ... 302 °F] ±0.015 K at 150 ... 300 °C [302 ... 572 °F] |
| Temperature distribution 2) | ||
| Temperature homogeneity | ±0.010 K | ±0.010 K at 40 ... 150 °C [104 ... 302 °F] ±0.015 K at 150 ... 300 °C [302 ... 572 °F] |
| Tank dimensions | ||
| Bath volume | Approx. 22 litres | |
| Maximum filling volume | Approx. 21 litres | |
| Bath opening,LxW | 135 x 135 mm[5.31 x 5.31 in] | |
| Bath depth | 500 mm[19.69 in] | |
| Immersion depth of the temperature probe | Min. 20 times the diameter + sensitive length of the sensor for optimum results Max. 450 mm[17.72 in] | |
| Temperature controller | PID | |
| Case | ||
| Dimensions (W x H x D) | → See technical drawings | |
| Weight (empty) | 90 kg [198.5 lb] | Approx. 70 kg [154.4 lb] |
| Temperature control | CTB9600-150 | Model CTB9600-300 | ||
|---|---|---|---|---|
| Heating time | Approx. 15 min | From -40 °C to 0 °C [from -40 °F to 32 °F] | Approx. 30 min | From 50 °C to 100 °C [from 122 °F to 212 °F] |
| Approx. 10 min | From 0 °C to 20 °C [from 32 °F to 68 °F] | Approx. 20 min | From 100 °C to 150 °C [from 212 °F to 302 °F] | |
| Approx. 30 min | From 30 °C to 140 °C [from 86 °F to 284 °F] | Approx. 20 min | From 150 °C to 200 °C [from 302 °F to 392 °F] | |
| Cooling time | Approx. 120 min | From +20 °C to -40 °C [from +68 °F to -40 °F] | Approx. 9 h | From 300 °C to 150 °C [from 572 °F to 302 °F] |
| Approx. 200 min | From 100 °C to -40 °C [from 212 °F to -40 °F] | - | - | |
| Stabilisation time 1) | Dependent on the calibration liquid, temperature and temperature probe |
| Electrical connection | CTB9600-150 | CTB9600-300 |
|---|---|---|
| Operating voltage | ■ AC 230 V, 50/60 Hz (±10 %) ■ AC 115 V, 50/60 Hz (±10 %) | |
| Power consumption | Max.3,200W | Max.2,100W |
| Fuse | 16 A slow-blow fuse 250V | 10 A slow-blow fuse (at AC 230 V) |
| Power cord | AC 230V The conductor cross-section must be a minimum of 1.5 mm². |
| Place of use | For indoor use only |
|---|---|
| Altitude | Up to 2,000 m[6,562 ft] above sea level |
| Medium temperature range | -95 ...+278 °C [-139 ...+532 °F]; dependent on the calibration liquid |
| Ambient temperature range | 23 °C ±2 °C [73 °F ±2 K] |
| Storage and transport temperature range | -10 ...+60 °C [14 ... 140 °F] |
| Relative humidity, condensation | |
| Ambient | 15 ... 75 %r.h. (non-condensing) |
| Storage | 30 ... 70 %r.h. (non-condensing) |
| Mounting position | Upright / vertical standing |
Смотреть все (9)
| Interface | USB | |||
|---|---|---|---|---|
| Connectivity | Serial communication | |||
| Details and further possibilities on request | ||||
| Baud rate | Adjustable via menu | |||
| ■ 2400 | ■ 9600 | ■ 38400 | ■ 115200 | |
| ■ 4800 | ■ 19200 | ■ 57600 | ■ 230400 | |
| Response time | < 10 ms | |||
| Measuring rate | For display and interface Update rate = 1 measured value per second |
| Calibration liquid | Calibration range | Flash point 1) | |
|---|---|---|---|
| Distilled water (quality 15 µS or better) | 5 ... 90 °C | [51 ... 194 °F] | - |
| Silicone oil | |||
| DC 200.05 CS | -40 ...+123 °C | [-40 ...+253 °F] | 133 °C [271 °F] |
| DC 200.10 CS | -35 ...+160 °C | [-31 ...+320 °F] | 163 °C [325 °F] |
| DC 200.20 CS | 7 ... 230 °C | [45 ... 446 °F] | 232 °C [450 °F] |
| DC 200.50 CS | 30 ... 278 °C | [86 ... 532 °F] | 280 °C [536 °F] |
| Ethanol 98% | -95 ...+10 °C | [-139 ...+50 °F] | 16 °C [61 °F] |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union |
| Certificates | ■ Without ■ Stability report |
|---|
| Description 1) | Order code | |
|---|---|---|
| CTX-A-B5 | ||
| Silicone oil DC 200.05 In 10-litre plastic container For temperature range -40 ...+130 °C [-40 ...+266 °F];FP = 133 °C [271.4 °F] | -1- | |
| Silicone oil DC 200.10 In 10-litre plastic container For temperature range -35 ... -160 °C [-31 ...+320 °F];FP = 163 °C [325 °F] | -2- | |
| Silicone oil DC 200.20 In 10-litre plastic container For temperature range 10 ... 220 °C [50 ... 428 °F];FP = 230 °C [446 °F] | -3- | |
| Silicone oil DC 200.50 In 10-litre plastic container For temperature range 25 ... 250 °C [77 ... 482 °F];FP = 280 °C [536 °F] | -4- | |
| Bath cover Stainless steel With insulation | -I- | |
| Bath cover Stainless steel Without insulation | -N- | |
| Tray for read-out instruments | -A- | |
| Vertical fixture set Consisting of: 1 x rod with M5 threads 1 x universal sleeve 1 x three-fingered clamp | -V- | |
| Probe basket Plate consist of several holes for the different thermometers with diameters of 6.5mm [0.256 in], 8.5 mm[0.335 in] and 10.5 mm[0.413 in] High: 510 mm[20.079 in] → For details, see technical drawings | -S- | |
| Power cord Length: 1.5 m[5 ft] with safety plug For the EU | -E- | |
| Ordering information for your enquiry: | ||
| 1. Order code: 2. Option: | CTX-A-B5 | ⇓ [ ] |
