WIKA · Калибровочное оборудование · Семейство CTB9100

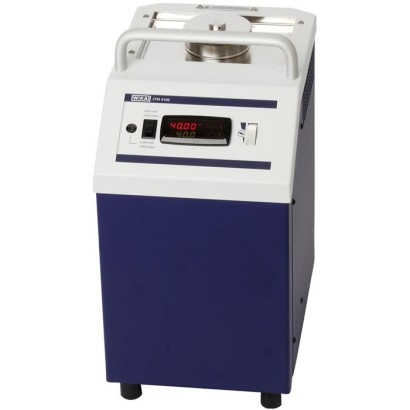

Микрокалибровочная ванна
Микрокалибровочная ванна с диапазоном температур от -30 ... +165 °C, портативная, с охлаждением на основе эффекта Пельтье, для выездной калибровки коротких температурных зондов.
Диапазон
-30…165 °C
Защита
IP20
RoHSEMC Directive EN 61326CE
Цена
По запросу
Зависит от конфигурации
Описание
Микрокалибровочная ванна CTB9100 предназначена для калибровки температурных зондов в жидкой среде с диапазоном температур от -30 ... +165 °C. Охлаждение реализовано на элементах Пельтье, что делает прибор портативным и пригодным для выездной (полевой) калибровки коротких температурных зондов. Модель служит дополнением к серии сухоблочных калибраторов CTD9100 и CTD9300.
Особенности
- Два диапазона: -30 ... +165 °C [-22 ... +329 °F] и 40 ... 255 °C [104 ... 491 °F]
- Большой резервуар Ø 60 x 150 mm [2.36 x 5.91 in]
- Малая инерционность при отслеживании температуры ванны
- Плавно регулируемая мешалка
Вопросы и ответы
Какой рабочий диапазон температур у CTB9100?
Модель CTB9100-165 работает в диапазоне от -30 ... +165 °C; также доступен второй вариант диапазона 40 ... 255 °C [104 ... 491 °F].
Какова точность (неопределённость) калибровки?
Неопределённость составляет ±0,20 K.
В какой среде проводится калибровка?
Калибровка выполняется в жидкой среде; бак имеет размер Ø 60 x 150 мм.
Можно ли использовать прибор в полевых условиях?
Да, ванна портативная (масса 12,5 кг), охлаждение основано на эффекте Пельтье и не требует внешнего хладагента. Прибор рассчитан на окружающую температуру от 0 до +50 °C.
Подходит ли ванна для одновременной калибровки нескольких зондов?
Да, благодаря большому баку Ø 60 x 150 мм возможна одновременная калибровка нескольких коротких температурных зондов.
Какие сертификаты и прослеживаемость у прибора?
Прибор имеет сертификаты RoHS, EMC Directive EN 61326 и CE; прослеживаемость обеспечивается по DAkkS.
Есть ли взрывозащищённое исполнение или уровень SIL?
Нет, данные о взрывозащите или уровне SIL для этой модели не предусмотрены.
Чем CTB9100 отличается от сухоблочных калибраторов CTD9100 и CTD9300?
CTB9100 — это жидкостная микрокалибровочная ванна, которая дополняет серию сухоблочных калибраторов CTD9100 и CTD9300 и применяется прежде всего для выездной калибровки коротких зондов.
Идентификация
| Модель | CTB9100-165 |
| Серия | CTB9100 |
| Подтип | temperature_bath |
Измерительный диапазон
| Диапазон температуры | −30…+165 °C |
Точность измерения
| Неопределённость | ±0.20 K |
Технологические условия
| Рабочая среда | liquid |
| Тип калибровки | temperature_bath |
Условия эксплуатации
| Темп. окружающей среды | +0…+50 °C |
| Степень защиты IP | IP20 |
| Вес | 12.5 kg |
Сертификаты и одобрения
| Сертификаты | RoHSEMC Directive EN 61326CE |
| Прослеживаемость | DAkkS |
Дополнительные характеристики
| Переносной | Да |
| Языки datasheet | EN, DE |
Таблицы из даташита
Basic information
| Model | CTB9100-165 | CTB9100-225 |
|---|---|---|
| Temperature range | -30 ...+165 °C [-22 ...+329 °F] | 40 ... 255 °C [104 ... 491 °F] |
| Temperature stability 1) | → See 'Accuracy specifications' table | |
| Tank | ||
| Dimension for calibration insert | Ø60 x 165 mm[2.36 x 5.91 in] | |
| Volume | Approx. 0.6 litre | |
| Insertion depth | 150 mm[5.91 in] | |
| Dimensions (W x D x H) | ||
| Instrument without carrying handle | 215 x 305 x 425mm [8.46 x 12.00 x 16.73 in] | 150 x 270 x 400mm [5.91 x 10.63 x 15.75 in] |
| Height of carrying handle | 50 mm[1.97 in] | |
| Weight | Approx. 12.5 kg [27.6 lb] | Approx. 7.5 kg [16.5 lb] |
Operating conditions
| Place of use | For indoor use only |
|---|---|
| Altitude | Up to 2,000 m[6,562 ft] above sea level |
| Operating temperature | 0 ... 50 °C [32 ... 122 °F] The ambient temperature influences the heating/cooling behaviour |
| Storage and transport temperature range | -10 ...+60 °C [14 ... 140 °F] |
| Humidity | < 80 %to 31 °C [88 °F], decreasing linearly to 50 %at 40 °C [104 °F] |
| Condensation | Non-condensing |
| Pollution degree per IEC 61010-1 | 2 |
| Overvoltage category | II |
| Mounting position | Upright/Vertical standing |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity EMCDirective EN 61326 emission (group 1, class B) and immunity (industrial environment) | European Union |
Description
| Calibration 1) | ■ 3.1 inspection certificate per EN 10204 ■ DAkkS calibration certificate (traceable and accredited in accordance with ISO/IEC 17025) |
|---|---|
| Recommended calibration interval | 1 year (dependent on conditions of use) |
Смотреть все (9)
| Calibration liquid | Calibration range | Flash point 2) | Use in calibration bath | |
|---|---|---|---|---|
| Model CTB9100-165 | Model CTB9100-225 | |||
| DC 200.05 silicone oil | -40 ...+130 °C [-40 ...+266 °F] | 133 °C [271.4 °F] | From -35 ...+130 °C [-31 ...+266 °F] very well usable | Not recommended |
| DC 200.10 silicone oil | -35 ...+160 °C [-31 ...+320 °F] | 163 °C [325.4 °F] | From -35 ...+160 °C [-31 ...+320 °F] well usable | Not recommended |
| DC 200.20 silicone oil | 7 ... 220 °C [45 ... 428 °F] | 232 °C [450 °F] | Not recommended | From +40 ...+225 °C [+104 ...+437 °F] well usable |
| DC 200.50 silicone oil | 25 ... 270 °C [77 ... 518 °F] | 280 °C [536 °F] | Not recommended | From +80 ...+255 °C [+176 ...+491 °F] well usable |
| Accessories for model CTB9100-165 1) | Order code | |
|---|---|---|
| Description | CTX-A-B1 | |
| DC 200.05 silicone oil In 1-litre plastic bottle For temperature range -40 ...+130 °C [-40 ...+266 °F];FP = 133 °C [271.4 °F] | -05- | |
| DC 200.10 silicone oil In 1-litre plastic bottle For temperature range -35 ...+160 °C [-31 ...+320 °F];FP = 163 °C [325.4 °F] | -10- | |
| DC 200.20 silicone oil In 1-litre plastic bottle For temperature range 10 ... 220 °C [50 ... 428 °F];FP = 230 °C [446 °F] | -20- | |
| DC 200.50 silicone oil In 1-litre plastic bottle For temperature range 25 ... 250 °C [77 ... 482 °F];FP = 280 °C [536 °F] | -50- | |
| Transport case | -TB- | |
| Castors for transport case | -CC- | |
| Calibration software Software package to operate the calibrator | -CS- | |
| Operating instructions English-German | ML | |
| Insert for liquids without filling Consisting of: Insert with leak-proof cover, probe basket, magnetic stirrer and lifter, replacement tool | -BE- | |
| Probe basket | ||
| Height-adjustable | -SK- | |
| Probe holder For cooling instruments of the CTD9xxx series | -FL- | |
| Screw-on lid Material: stainless steel | -LM- | |
| Screw-on lid Material: plastic | -LP- |
| Accessories for model CTB9100-165 1) | Order code | |
|---|---|---|
| Description | CTX-A-B1 | |
| Screw-on lid Material: plastic With bore1xG½ | -L1- | |
| Screw-on lid Material: plastic With 6 x G1⁄4 bores | -L6- | |
| Magnetic stirrer Not suitable for insert for liquids! | -MS- | |
| Interface cable With integrated RS-485 to USB 2.0 converter | -RC- | |
| Power cord EU | -EU- | |
| Switzerland | -CH- | |
| UK | -UK- | |
| USA/Canada | -US- | |
| Ordering information for your enquiry: | ||
| 1. Order 2. Option: | ⇓ [ ] |
| Accessories for model CTB9100-225 1) | Order code | |
|---|---|---|
| Description | CTX-A-B2 | |
| DC 200.05 silicone oil In 1-litre plastic bottle For temperature range -40 ...+130 °C [-40 ...+266 °F];FP = 133 °C [271.4 °F] | -05- | |
| DC 200.10 silicone oil In 1-litre plastic bottle For temperature range -35 ...+160 °C [-31 ...+320 °F];FP = 163 °C [325.4 °F] | -10- | |
| DC 200.20 silicone oil In 1-litre plastic bottle For temperature range 10 ... 220 °C [50 ... 428 °F];FP = 230 °C [446 °F] | -20- | |
| DC 200.50 silicone oil In 1-litre plastic bottle For temperature range 25 ... 250 °C [77 ... 482 °F];FP = 280 °C [536 °F] | -50- | |
| Transport case | -TB- | |
| Castors for transport case | -CC- | |
| Calibration software Software package to operate the calibrator | -CS- | |
| - | Operating instructions English-German | ML |
| Accessories for model CTB9100-225 1) | Order code |
|---|---|
| Description | CTX-A-B2 |
| liquids without filling Insert with leak-proof cover, probe basket, magnetic stirrer and lifter, tool -BE- | |
| Probe basket Height-adjustable | -SK- |
| - Probe holder For CTD9xxx series heating instruments | -FH- |
| Screw-on lid Material: stainless steel | -LM- |
| Screw-on lid Material: plastic | -LP- |
| Screw-on lid Material: plastic With bore1xG½ | -L1- |
| Screw-on lid Material: plastic With 6 x G1⁄4 bores | -L6- |
| - Magnetic stirrer Not suitable for insert for liquids! | -MS- |
| Interface cable With integrated RS-485 to USB 2.0 converter | -RC- |
| Power cord Europe | -EU- |
| Switzerland | -CH- |
| UK | -UK- |
| USA/Canada | -US- |
| ⇓ | |
| [ | |
| 2. Option: | |
| Ordering information for your | |
| enquiry: | |
| 1. Order | |
| ] | |
| CTX-A-B2 | |
| code: |
Отрасль
Химия / Фармация
Калибровка в фармацевтической и пищевой промышленности
