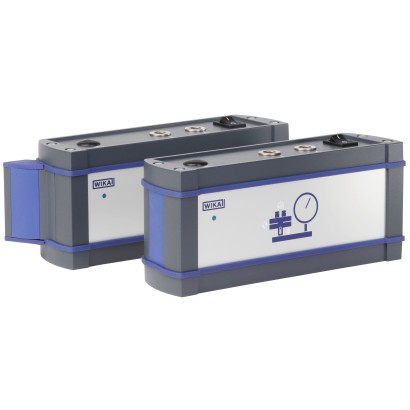

CPU6000-S 1
CPU6000-S
Под заказ
WIKA · Калибровочное оборудование · Семейство CPU6000

Калибратор

Корпус датчика для уравновешивания давления
Диапазон
-50…250 °C
Выход
4 … 20 mA · 4...20mA
Защита
None
RoHSEMC Directive EN 61326EU declaration of conformityCE
Цена
По запросу
Зависит от конфигурации
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Калибраторный блок (sensor box) для грузопоршневых манометров серии CPU6000 предназначен для регистрации данных измеряемых значений, относящихся к калибровочному сертификату. Он измеряет температуру поршня и положение поршня, что повышает точность измерения и упрощает формирование сертификата. Блок применяется в составе калибровочной установки на основе принципа уравновешивания давления (deadweight) и может использоваться также с другими калибровочными приборами и ПО WIKA-Cal.

Особенности

  • Новая концепция калибровки упрощает создание сертификатов
  • Простая эксплуатация и настройка
  • Регистрация температуры и положения поршня для повышения точности измерения
  • Возможно также использование с другими калибровочными приборами и ПО WIKA-Cal

Вопросы и ответы

Какой диапазон температур поршня может измерять блок CPU6000-S?

Диапазон измерения температуры составляет от -50 до +250 °C с точностью ±0,1 °C при 20 °C.

С какой точностью определяется положение поршня?

Плавающее положение поршня определяется с точностью ±0,5 мм, что позволяет учитывать его влияние на результат измерения.

Какие выходные сигналы поддерживает устройство?

Блок выдаёт аналоговый сигнал 4 … 20 mA.

Какая прослеживаемость обеспечивается при калибровке?

Измерения прослеживаются к эталонам DAkkS.

Какие сертификаты и соответствия имеет CPU6000-S?

Устройство соответствует RoHS и директиве EMC EN 61326, имеет декларацию соответствия ЕС и маркировку CE. Взрывозащищённое исполнение не предусмотрено.

Можно ли использовать блок только с грузопоршневыми манометрами WIKA?

Нет, он может применяться также с другими калибровочными приборами и совместно с программным обеспечением WIKA-Cal.

Чем отличаются модели CPU6000-W, CPU6000-S и CPU6000-M?

Все три модели входят в семейство CPU6000 калибраторных блоков; в предоставленных данных детальные различия между ними не указаны — подробности см. в даташите ds_ct3502_en_co_09675b.

В каких условиях окружающей среды допускается эксплуатация?

Допустимая температура окружающей среды составляет от +15 до +45 °C; степень защиты IP производителем не заявлена.

Идентификация
МодельCPU6000-S
СерияCPU6000
ПодтипSensor box
Измерительный диапазон
Диапазон температуры−50…+250 °C
Точность измерения
Неопределённость±0.1 °C at 20 °C, ±0.5 mm for floating position
Технологические условия
Тип калибровкиdeadweight
Электрические характеристики
Выходной сигнал4 … 20 mA
Условия эксплуатации
Темп. окружающей среды+15…+45 °C
Вес1.18 kg
Сертификаты и одобрения
Сертификаты
RoHSEMC Directive EN 61326EU declaration of conformityCE
ПрослеживаемостьDAkkS
Дополнительные характеристики
ПереноснойНет
Языки datasheetEN, DE, ES, FR, IT, NL, PL, PT, RO, SV, RU, EL, JA, ZH
Таблицы из даташита
LogoDescriptionRegion
EU declaration of conformityEuropean Union
LogoDescriptionRegion
-MChS Permission for commissioningKazakhstan
Description
Calibration■ Without ■ 3.1 inspection certificate per DIN EN 10204 ■ DAkkS calibration certificate (traceable and accredited in accordance with ISO/IEC 17025)
Recommended calibration interval1 year (dependent on conditions of use)
NumberDescription
DE 102013215351Sensor box
Смотреть все (6)
Cal-Template (demo version)Cal-Template (light version)Cal-Template (full version)
Fully automatic calibrationSemi-automatic calibrationFully automatic calibration
Limitation to two measuring pointsNo limitation of the measuring points approached
■ Creation of 3.1 inspection certificates per DIN EN 10204 ■ Calibration data can be exported to Excel ® template or XML file ■ Calibration of pressure measuring instruments
Ordering information for your request for a single licence:
Is available for a cost-free downloadWIKA-CAL-LZ-Z-ZWIKA-CAL-CZ-Z-Z
Accessories for CPU6000Order code
DescriptionCPU6000-A
-Floating position sensor for CPU6000-S Cable version With cable length 1 m[3.3 ft] Accuracy ±0.5 mm[±0.02 in]-1-
With cable length 2.5 m[8.2 ft] Accuracy ±0.5 mm[±0.02 in]-2-
-Floating position sensor for CPU6000-S Build-in version With cable length 1 m[3.3 ft] Accuracy ±0.5 mm[±0.02 in]-3-
With cable length 2.5 m[8.2 ft] Accuracy ±0.5 mm[±0.02 in]-4-
Piston temperature sensor for CPU6000-S Cable version With cable length 1 m[3.3 ft]-5-
With cable length 2.5 m[8.2 ft]-6-
Piston temperature sensor for CPU6000-S Build-in version With cable length 1 m[3.3 ft]-7-
With cable length 2.5 m[8.2 ft]-8-
USB interface cable-B-
DC 24 V power supply unit, 750 mA-C-
Ordering information for your enquiry:
1. Order code: CPU6000-A 2. Option:⇓ [ ]
