CPC8000-H

Под заказ

WIKA · Калибровочное оборудование · Семейство CPC8000

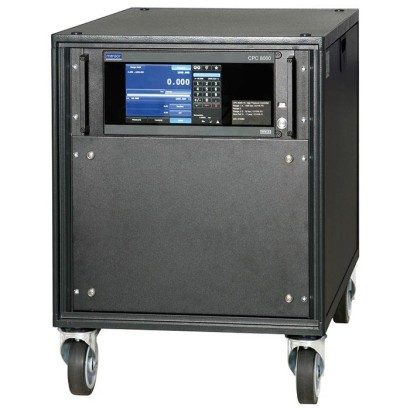

Контроллер давления

Name: Контроллер давления
Brand: WIKA

Гидравлическое исполнение для высокого давления

Диапазон

5…2895 bar

Защита

None

RoHSEMVNiederspannungsrichtlinieCE

Цена

По запросу

Зависит от конфигурации

Заказать расчёт

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Контроллер давления CPC8000-H — гидравлическое исполнение для высокого давления, предназначенное для автоматизированного тестирования и калибровки высоконапорных средств измерений давления. Прибор работает на гидравлическом масле или воде и подходит в качестве заводского/рабочего эталона. Выбор в его пользу делают там, где требуется высокая стабильность управления и точность при давлениях до 2 895 бар.

Особенности

Диапазоны давления: 5 ... 700 бар до 25 ... 2,895 бар [75 ... 10,000 psi до 360 ... 42,000 psi]
Рабочая среда: гидравлическое масло или вода
Стабильность регулирования: до 0,005 % от ПВ
Точность: до 0,008 % IS-33
Взаимозаменяемые эталонные датчики давления

Вопросы и ответы

Какой диапазон давлений покрывает CPC8000-H?

Доступны три диапазона: 5 … 700 бар, 20 … 1 600 бар и 25 … 2 895 бар (до 42 000 psi).

Какая точность у прибора?

Точность составляет до 0,008 % IS-33 (0,008 % FS), а стабильность управления — до 0,005 % от ВПИ.

На какой рабочей среде работает контроллер?

В качестве рабочей среды используется гидравлическое масло или вода.

Для каких задач предназначен этот контроллер?

Он особенно подходит в качестве заводского/рабочего эталона для автоматизированного тестирования и калибровки высоконапорных приборов измерения давления.

Можно ли менять эталонный преобразователь давления?

Да, предусмотрены сменные эталонные преобразователи давления.

При какой температуре окружающей среды допускается работа?

Рабочий диапазон температуры окружающей среды составляет +15 … +45 °C.

Есть ли взрывозащищённое исполнение?

Нет, данные по взрывозащите для этой модели не указаны; сертификация ограничивается RoHS, EMV, Niederspannungsrichtlinie и CE.

Чем CPC8000-H отличается от других моделей семейства CPC8000?

Это гидравлическая версия высокого давления с диапазонами до 2 895 бар, тогда как базовое семейство ориентировано на более низкие давления; прослеживаемость обеспечивается по A2LA и DAkkS.

Идентификация

Модель	CPC8000-H
Серия	CPC8000
Подтип	hydraulic high-pressure controller

Измерительный диапазон

Диапазон давления	5…700 bar · 20…1600 bar · 25…2895 bar
Диапазон температуры	+15…+40 °C

Точность измерения

Неопределённость

0.008 % FS

Технологические условия

Рабочая среда	hydraulic oil or water
Тип калибровки	electronic

Условия эксплуатации

Темп. окружающей среды	+15…+45 °C
Вес	120 kg

Сертификаты и одобрения

Сертификаты	RoHSEMVNiederspannungsrichtlinieCE
Прослеживаемость	A2LA · DAkkS

Дополнительные характеристики

Переносной	Нет
Языки datasheet	DE, EN, IT, FR, NL, PL, PT, RO, ES, SV, RU, EL, JA, ZH

Таблицы из даташита

Referenzdrucksensor

Typ CPR8000
Genauigkeit 1)	■ 0,008%FS ■ 0,008 %IS-50 3) ■ 0,008 %IS-33 4)
Druckbereiche	0 ... 100 bar bis zu 0 ... 414 bar [0 ... 1.500 psi bis zu 0 ... 6.000 psi]
Präzision 2)	0,004%FS
Typ CPR8050
Genauigkeit 1)	0,008%FS
Druckbereiche	0 ... 414 bar bis zu 0 ... 700 bar [0 ... 6.000 psi bis zu 0 ... 10.000 psi]
Präzision 2)	0,004%FS
Typ CPR8850
Genauigkeit 1)	0,014%FS
Druckbereiche	■ 0 ... 700,0 bar abs. bis 758,4 bar abs. [0 ... 10.000 psi abs. bis 0 ... 11.000 psi abs.] ■ 0 ... 827,4 bar bis 1.137,6 bar [0 ... 12.000 psi bis 0 ... 16.500 psi] ■ 0 ... 1.137,7 bar bis 1.517 bar [0 ... 16.500,1 psi bis 0 ... 22.000 psi] ■ 0 ... 1.517,1 bar bis 2.172 bar [0 ... 22.000,1 psi bis 0 ... 31.500 psi] ■ 0 ... 2.207 bar bis 2.895 bar [0 ... 32.000 psi bis 0 ... 42.000 psi]

Barometrische Referenz

Messbereich	■ 552 ... 1.172 mbar abs. ■ 8 ... 17 psi abs. ■ 552 ... 1.172 hPa abs.
Genauigkeit 1)	0,01 %vomMesswert
Funktion	Die barometrische Referenz kann für den Druckartwechsel 2) absolut <=> relativ verwendet werden. Bei Relativdrucksensoren muss der Messbereich des Sensors bei -1 bar [-15 psi] beginnen, um eine vollständige Absolutdruckemulation durchzuführen.

Hydraulikmodul	Typ CPC8000-HM-L	Typ CPC8000-HM-M	Typ CPC8000-HM-H
Gerät
Geräteausführung	■ 19"-Einbausatz mit Seitenplatten inkl. Einbaumontagesatz ■ Eingebaut in ein 19"-Rack mit Druckcontroller CPC8000-HC
Abmessungen	Siehe technische Zeichnungen
Gewicht	Ca. 78 kg [172 lb]	Ca. 87,5 kg [193 lb]	Ca. 120 kg [264 lb]
Zulässiger Druck
Druckluft- oder Stickstoffanschluss (von CPC8000-HC)	0 ... 35 bar [0 ... 507 psi]		0 ... 42 bar [0 ... 609 psi]
Supply-Port	38,5 bar [558 psi]		46 bar [667 psi]
Mess-/Regelanschluss	Max.105%FS

Druckanschluss	Typ CPC8000-HM-L	Typ CPC8000-HM-M
Druckluft- oder Stickstoffanschluss	6 mmFITOK ® /SWAGELOK ® -Schlauchanschluss	1/4"-Schlauchanschluss; 6-mm-Adapter enthalten
Supply-Port	6 mmFITOK ® /SWAGELOK ® -Schlauchanschluss
Mess-/Regelanschluss	9/16-18 UNF Autoclave ® F250C kompatibel
Zulässige Druckmessstoffe
Druckluft- oder Stickstoffanschluss	■ Saubere und trockene Luft ■ Stickstoff (ISO 8573-1:2010 Klasse 5.5.4 oder besser)
Supply-Port	■ Saubere und trockene Luft ■ Stickstoff (ISO 8573-1:2010 Klasse 5.5.4 oder besser)
Mess-/Regelanschluss	Nicht korrosive Flüssigkeiten ■ Sebacate ■ Shell Tellus 22 ■ Destilliertes Wasser ■ Weitere auf Anfrage
Überdruckschutz	Überströmventil auf Referenzsensor

Смотреть все (14)

Regelparameter	Typ CPC8000-HM-L	Typ CPC8000-HM-M	Typ CPC8000-HM-H
Regelstabilität 1)	< 0,005%FS
Regelbereich	5 ... 700 bar [75 ... 10.000 psi]	20 ... 1.600 bar [290 ... 23.000 psi]	25 ... 2.895 bar [360 ... 42.000 psi]
Regelgeschwindigkeit	< 60 s
Primärsensor Typ	CPR8050/CPR8000	CPR8850/CPR8050	CPR8850
Primärer maximaler Bereich	700 bar [10.000 psi]	1.600 bar [23.000 psi]	2.895 bar [42.000 psi]
Primärer minimaler Bereich	400 bar [6.000 psi]	1.000 bar [15.000 psi]	2.000 bar [30.000 psi]
Sekundärsensor Typ	CPR8050/CPR8000	CPR8050/CPR8000	CPR8850/CPR8050
Sekundärer minimaler Bereich	100 bar [1.500 psi]	400 bar [6.000 psi]	414 bar [6.015 psi]
Testvolumen	10 ... 200 ccm 2)

Einsatzbedingungen

Einsatzort	Indoor Nicht für nasse Umgebung
Höhenlage	Bis zu 3.048 m[10.000 ft] über NN
Betriebstemperatur	15 ... 40 °C [59 ... 104 °F]
Kompensierter Temperaturbereich	15 ... 40 °C [59 ... 104 °F]
Lagertemperaturbereich	5 ... 70 °C [41 ... 158 °F]
Relative Feuchte, Betauung	0 …95%r.F.(keine Betauung)
Zulässige Druckmessstoffe	■ Saubere, trockene Luft ■ Stickstoff
Einbaulage	Horizontal
Volumen Prüfling	Siehe graphische Darstellungen unten
Zulässiger Verschmutzungsgrad	Grad 2

Spannungsversorgung

Betriebsspannung	■ AC 100 ... 120 V, 50/60 Hz ■ AC 220 ... 240 V, 50/60 Hz
Leistungsaufnahme	Max.160VA
Schwankung der Versorgungsspannung	±10%
Sicherung	1,6 A, 250V;SLO-BLO5x20mm

Einsatzbedingungen

Einsatzort	Indoor Nicht für nasse Umgebung
Höhenlage	Bis zu 3.048 m[10.000 ft] über NN
Betriebstemperatur	15 ... 45 °C [59 ... 113 °F]
Kompensierter Temperaturbereich	15 ... 45 °C [59 ... 113 °F]
Lagertemperaturbereich	5 ... 70 °C [41 ... 158 °F]
Relative Feuchte, Betauung	0 …95%r.F.(keine Betauung)
Einbaulage Sensoren	Horizontal
Zulässiger Verschmutzungsgrad	Grad 2
EMV (HF-Feld)	EN 61326-1 Emission (Gruppe 1, Klasse A) und Störfestigkeit (industrieller Bereich)

Logo	Beschreibung	Region
	EU-Konformitätserklärung	Europäische Union

Logo	Beschreibung	Region
-	MChS Genehmigung zur Inbetriebnahme	Kasachstan

Zertifikat

Kalibrierung 1)
Referenzdrucksensor Typ CPR8000	■ A2LA-Kalibrierzertifikat (rückführbar und akkreditiert nach ISO/IEC 17025) ■ DAkkS-Kalibrierzertifikat - Relativdruck (rückführbar und akkreditiert nach ISO/IEC 17025) ■ DAkkS-Kalibrierzertifikat - Absolutdruck (rückführbar und akkreditiert nach ISO/IEC 17025)
Referenzdrucksensor Typ CPR8050	■ A2LA-Kalibrierzertifikat (rückführbar und akkreditiert nach ISO/IEC 17025) ■ DAkkS-Kalibrierzertifikat - Relativdruck (rückführbar und akkreditiert nach ISO/IEC 17025) ■ DAkkS-Kalibrierzertifikat - Absolutdruck (rückführbar und akkreditiert nach ISO/IEC 17025)

Zertifikat

Referenzdrucksensor Typ CPR8850	■ 3.1-Abnahmeprüfzeugnis nach EN 10204 ■ A2LA-Kalibrierzertifikat (rückführbar und akkreditiert nach ISO/IEC 17025) ■ DAkkS-Kalibrierzertifikat - Relativdruck (rückführbar und akkreditiert nach ISO/IEC 17025) ■ DAkkS-Kalibrierzertifikat - Absolutdruck (rückführbar und akkreditiert nach ISO/IEC 17025)
Barometrische Referenz	■ Ohne ■ 3.1-Abnahmeprüfzeugnis nach EN 10204 ■ A2LA-Kalibrierzertifikat (rückführbar und akkreditiert nach ISO/IEC 17025) ■ DAkkS-Kalibrierzertifikat für barometrische Referenz (rückführbar und akkreditiert nach ISO/IEC 17025)
Empfohlenes Kalibrierintervall	1 Jahr (abhängig von den Nutzungsbedingungen)

Cal-Template (Demoversion)	Cal-Template (Light-Version)	Cal-Template (Vollversion)	Log-Template (Vollversion)
Vollautomatische Kalibrierung	Halbautomatische Kalibrierung	Vollautomatische Kalibrierung	■ Live-Messwertaufnahme über einen bestimmten Zeitraum mit wählbarem Intervall, Dauer und Startzeit ■ Erstellen von Loggerprotokollen mit grafischer und/oder tabella - rischer Darstellung der Messer- gebnisse im PDF-Format ■ Export der Messergebnisse als CSV-Datei möglich
Begrenzung auf zwei Messpunkte	Keine Begrenzung der angefahrenen Messpunkte
■ Erstellen von 3.1-Abnahmeprüfzeugnissen nach DIN EN 10204 ■ Export der Kalibrierdaten in Excel ® -Vorlage oder XML-Datei möglich ■ Kalibrieren von Druckmessgeräten
Bestellangaben zur Einzellizenz
Steht kostenlos zum Download bereit	WIKA-CAL-LZ-Z-Z	WIKA-CAL-CZ-Z-Z	WIKA-CAL-ZZ-L-Z
Bestellangaben zur Paarlizenz
Cal-Template (Light-Version) zusammen mit Log-Template (Vollversion)	WIKA-CAL-LZ-L-Z
Cal-Template (Vollversion) zusammen mit Log-Template (Vollversion)	WIKA-CAL-CZ-L-Z

Beschreibung 1)	Bestellcode
		CPX-A-CH
	Barometrische Referenz Messbereich: 552 ... 1.172 mbar abs. Genauigkeit bis 0,01 %vomMesswert	-1-
	Messbereich: 552 ... 1.172 hPa abs. Genauigkeit bis 0,01 %vomMesswert	-2-
	Messbereich: 8 ... 17 psi abs. Genauigkeit bis 0,01 %vomMesswert	-3-
Für	Kalibrieradapter barometrische Referenz, Spannungsversorgung und Software	-5-
Für	Kalibrieradapter Referenzdrucksensor, CPR8000 Spannungsversorgung und Software	-6-
Für	Referenzdrucksensor, CPR8050 und CPR8850 Spannungsversorgung und Software	-7-
-	Druckanschlussadapter SnoTrik auf 9/16 - 18 UNF-Verschraubung außen F 250-C	-8-
	Betriebsflüssigkeit Ölsorte - Sebacate In 1 Liter Plastikflasche	-9-
	Ölsorte - Shell TellusS2MX In 1 Liter Plastikflasche	-A-
Bestellangaben für Ihre Anfrage:
1. Bestellcode: CPX-A-CH 2. Option:	⇓ [ ]
