Описание

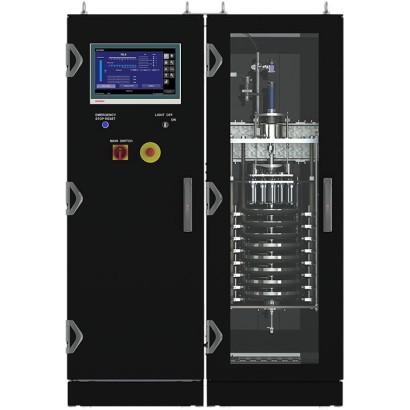

CPB9500 — автоматический грузопоршневой манометр (весы давления) для создания и воспроизведения давления до 5 000 бар. Принцип действия — фундаментальный: давление определяется непосредственно из массы грузов и эффективной площади поршня, что делает прибор первичным эталоном давления. Модель предназначена для лабораторного применения, где требуется сочетание высокой точности с автоматической калибровкой больших объёмов высококачественных датчиков давления.
Особенности
- Суммарная неопределённость измерения до 30 ppm от показания
- До 5,000 бар [72,500 lb/in²] гидравлика
- Автоматическая система массовой нагрузки с разрешением до 0,1 г
- Автоматическая генерация давления
Вопросы и ответы
Какой максимальный диапазон давления у CPB9500?
Прибор доступен в трёх диапазонах: 20 … 1 000 бар, 40 … 2 000 бар и 100 … 5 000 бар (гидравлическое исполнение).
Какая точность у прибора?
Общая неопределённость измерения составляет до 30 ppm от показания.
Для каких сред подходит CPB9500?
Рабочей средой является масло.
В каком температурном режиме может работать прибор?
Температура окружающей среды должна быть в пределах 18 … 28 °C, что соответствует лабораторным условиям.
Есть ли взрывозащищённое исполнение?
Нет, данные по взрывозащите отсутствуют; прибор предназначен для лабораторного применения.
Чем CPB9500 отличается от других моделей семейства CPB?
Это автоматическая версия: она оснащена системой автоматической загрузки грузов с разрешением до 0,1 г и функцией автоматической генерации давления, что позволяет выполнять калибровки большого объёма без ручных операций.
Какие интерфейсы связи поддерживает прибор?
RS-232, Ethernet, USB-A и Display port.
Подтверждена ли прослеживаемость результатов измерений?
Да, прослеживаемость обеспечивается через DAkkS и COFRAC.
| Модель | CPB9500 |
| Серия | CPB |
| Подтип | Automatic pressure balance |
| Диапазон давления | 20…1000 bar · 40…2000 bar · 100…5000 bar |
| Неопределённость | 30 ppm of reading |
| Рабочая среда | oil |
| Тип калибровки | deadweight |
| Выходной сигнал | RS-232 · Ethernet · USB-A · Display port |
| Темп. окружающей среды | +18…+28 °C |
| Вес | 620 kg |
| Сертификаты | EU declaration of conformityPressure Equipment DirectiveLowVoltage DirectiveMachinery DirectiveCE |
| Прослеживаемость | DAkkS · COFRAC |
| Переносной | Нет |
| Языки datasheet | DE, EN |
| Quantity | Individual weight in gram |
|---|---|
| 5 | 16,384 |
| 1 | 8,192 |
| 1 | 4,096 |
| 1 | 2,048 |
| 2 | 512 |
| 2 | 256 |
| 2 | 128 |
| 2 | 64 |
| 2 | 32 |
| 2 | 16 |
| 3 | 8 |
| 1 | 4 |
| 1 | 2 |
| 1 | 1 |
| 1 | 0.8 |
| 1 | 0.2 |
| 1 | 0.1 |
| Instrument | ||
|---|---|---|
| Instrument version | Rack system | |
| Weight | CPB9500 without mass set | 620 kg [1,367.10 lb] |
| Mass set | 100 kg [220.50 lb] | |
| Pressure connection | M16 x 1.5 | |
| Digital display | ||
| Display range | 15.6"TFT colour display with capacitive touchscreen | |
| Display resolution | Resolution 1366 x 768 (16:9) | |
| Number of lines, digits | 4 ... 6 digits, depending on range and units | |
| Menu languages | ■ German ■ English ■ Others on request | |
| Unit | 39 standard pressure units | |
| Pressure transmission medium | Sebacate oil | |
| Lubricant | Sebacate oil | |
| Pressure ranges | ■ 20 ... 1,000 bar [290...14,500 lb/in²] ■ 40 ... 2,000 bar [580...29,000 lb/in²] ■ 100 ... 5,000 bar [1,450...72,500 lb/in²] | |
| Pneumatic supply | ||
| Drive air supply | 8 …10bar [116 …145 psi] | |
| Quality of air | Processed, oil- and water-free | |
| Material | ||
| Piston-cylinder system | Tungsten carbide | |
| Mass set | Austenitic, non-magnetic stainless steel AISI | 316 |
| Mass set | ||
| Weight | 100 kg in binary progression | |
| Mass set resolution | 100 mg |
| Pressure transmission medium | Sebacate oil | ||
|---|---|---|---|
| Piston-cylinder system / Kn | P max | Typical sensitivity of the measured value 1) in 1.0E-6 x P (ppm) | Typical measurement uncertainties 1) in ppm |
| 1 MPa/kg respectively 10 bar/kg | 1,000 bar | 10 | 30 |
| 2 MPa/kg respectively 20 bar/kg | 2,000 bar | 10 | 30 |
| 5 MPa/kg respectively 50 bar/kg | 5,000 bar | 15 | 50 |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity | European Union | |
| Pressure Equipment Directive | ||
| LowVoltage Directive | ||
| Machinery Directive |
Смотреть все (7)
| Calibration | |
|---|---|
| Complete instrument CPB9500 | 3.1 inspection certificate per DIN EN 10204 (factory calibration) |
| Mass set | DAkkS calibration certificate (mass calibration) |
| Set of fine increment masses | DAkkS calibration certificate (mass calibration) |
| Piston-cylinder system | COFRAC calibration certificate |
| Recommended calibration interval | 1 to 5 years (dependent on conditions of use) |
| Package with | Dimensions | Weight |
|---|---|---|
| Weight cabinet without weights | 1,070 x 770 x 2,070 mm[42.13 x 30.32 x 81.5 in] | Approx. 500 kg [1,102.50 lb] |
| Pump cabinet | 1,070 x 1,070 x 2,070 mm[42.13 x 42.13 x 81.5 in] | Approx. 320 kg [705.60 lb] |
| Mass set and accessories | Depending on the accessories | Depending on the accessories |
| Description | Order number |
|---|---|
| Hydraulic fluid Sebacate oil In plastic bottle, content 0.5 litre | 14770504 |
| Transmission oil Type Renolin EP150 In plastic bottle, content 1 litre | 14771072 |
| Plastic bottle 1 litre without contents | 0510408 |
