Промышленный измерительный прибор mV/V
Описание
Промышленный измерительный прибор B6494 для щитового монтажа подходит для многочисленных применений благодаря своей точности и удобочитаемости. С помощью двух 6-разрядных цифровых многофункциональных дисплеев отображаются измеренные значения и состояние транзисторных выходов.
Для этой модели подключение и параметрирование обычно выполняет заказчик. Программирование прибора осуществляется через меню. Можно подключать все тензометрические измерительные мосты (макс. 4 × 350 Ω параллельно) с выходным сигналом до макс. ±4,0 mV/V.

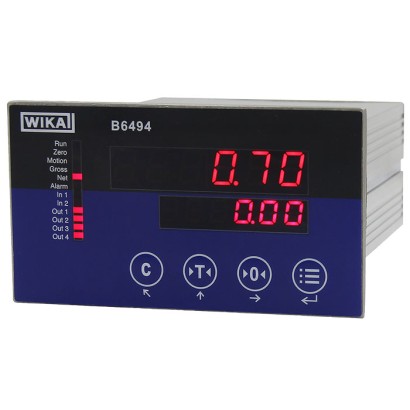

Промышленный измерительный прибор mV/V, модель B6494
Внутреннее питание датчика — DC 5 V. Запросы и параметрирование различных значений возможны через последовательный интерфейс. Четыре транзисторных выхода позволяют контролировать выход за пределы или снижение ниже пороговых значений. Кроме того, доступны выходные сигналы 0/4 ... 20 mA и DC 0 ... 10 V для аналоговой обработки. Помехи могут быть устранены за счёт настроек фильтра.
Особенности
- Двойная индикация мВ/В
- 2 цифровых входа и 4 цифровых выхода
- Доступны несколько встроенных выходных сигналов
- Последовательный интерфейс RS-232 или RS-485
- Степень защиты IP65
Вопросы и ответы
Какой диапазон входного сигнала поддерживает B6494?
Прибор подключает все тензометрические измерительные мосты с выходным сигналом до макс. ±4,0 mV/V; допускается параллельное подключение до 4 × 350 Ω.
Насколько точен прибор?
Класс точности составляет 0,005 %.
Какие аналоговые выходы доступны?
Доступны выходные сигналы 0/4 … 20 mA и DC 0 … 10 V для аналоговой обработки.
Есть ли у прибора цифровые входы и выходы?
Да, предусмотрены 2 цифровых входа и 4 транзисторных выхода для контроля превышения или снижения ниже пороговых значений.
Как подключить прибор к системе управления?
Через последовательный интерфейс RS-232 или RS-485; запросы и параметрирование различных значений также выполняются через этот интерфейс.
Какая степень защиты у корпуса?
Степень защиты IP65.
В каком диапазоне температур может работать прибор?
Температура окружающей среды: -10 … +40 °C; рабочая температура (процесс): +18 … +28 °C.
Чем B6494 отличается от других моделей семейства?
B6494 — промышленный измерительный прибор mV/V с двойным дисплеем и цифровым I/O для щитового монтажа; программирование осуществляется через меню, а помехи устраняются настройками фильтра.
| Модель | B6494 |
| Подтип | Measuring instrument |
| Класс точности | 0.005% |
| Темп. процесса | +18…+28 °C |
| Способ монтажа | Panel mounting |
| Выходной сигнал | 0 ... 20 mA and DC 0 ... 10 V |
| Темп. окружающей среды | −10…+40 °C |
| Степень защиты IP | IP65 |
| Вес | 0.44 kg |
| Сертификаты | CECISPR 11 class AEN 61326-1 |
| Языки datasheet | EN |
| Model B6494 | ||
|---|---|---|
| Input signal | 4 x 350 Ωsensor 4- or 6-wire | |
| Sensitivity | 0 ...39mV | |
| Display | 6-digit and 2-line display, readable in sunlight, 10 or 13 mmhigh respectively Output max. -99,999 to +999,999 digits Refresh rate 1 to 20 updates/s | |
| Sensor supply | DC 5V | |
| Accuracy | Display value:0.005% Analogue output:0.005% | |
| Linearisation | Number of linearisation steps: Selectable from 2 to 16 Scale range: -99,999 to 999,999 Decimal point: 0 to 0.0000 | |
| Rated temperature range | 18…28°C | |
| Service temperature B T, G | -10 …+40 °C | |
| Storage temperature range | -40 …+60 °C | |
| Analogue output | 0 ... 20 mAand DC 0 ...10V | |
| Serial interface | RS-232 Parameterisable baud rate 600 ... 57,600 | RS-485 Parameterisable baud rate 600 ... 57,600 |
| Digital output | 4 transistor outputs | |
| Digital input | 2 programmable user inputs Maximum voltage:DC 24V Settling time: 20 ms | |
| Resolution | 16-bit A/D converter | |
| Sampling rate | 120 Hz / 240 Hz / 480 Hz / 960 Hz | |
| Supply voltage | DC 12 ...36V,6W | |
| Response time | ≤10 ms | |
| Ingress protection (per IEC/EN 60529) | IP65 | |
| Interference emission | CISPR 11 class A | |
| Immunity | EN 61326-1 immunity for industrial areas | |
| Common-mode rejection (CMR) | > 100 dB, DC to 120 Hz | |
| Relative humidity | Max. 85 %r.h., non-condensing | |
| Weight | 0.44 kg |
| Display | Description |
|---|---|
| RUN | Instrument is in operation |
| ZERO | Weighing value is zero |
| MOTION | Dynamic weighing process |
| GROSS | Total weight (gross weight) |
| NET | Net weight |
| ALARM | Alarm signal (Error display) |
| IN1 | Digital input 1 |
| IN2 | Digital input 2 |
| OUT1 | Digital output 1 |
| OUT2 | Digital output 2 |
| OUT3 | Digital output 3 |
| OUT4 | Digital output 4 |
| Terminal | Meaning | |
|---|---|---|
| 1 | +EXC | Sensor supply + |
| 2 | +SIG | Output signal + |
| 3 | GND(SHLD) | Shield |
| 4 | -SIG | Output signal - |
| 5 | -EXC | Sensor supply - |
| Pin | Connections | |
|---|---|---|
| 1 | AN+ | Analogue output + |
| 2 | AN- | Analogue output - |
| 3 | TXD | COM1 RS-232 sender |
| 4 | RXD | COM1 RS-232 receiver |
| 5 | GND(SHLD) | COM1 RS-232GND |
| 6 | 485A | COM2 RS-485 + |
| 7 | 485B | COM2 RS485 - |
Смотреть все (6)
| Pin | Connections | |
|---|---|---|
| 1 | 0V | Supply voltage DC 0V |
| 2 | NC | nicht verbunden |
| 3 | +24V | Supply voltage DC 24V |
| Pin | Connections | |
|---|---|---|
| 1 | IN1 | Digital input 1 |
| 2 | IN2 | Digital input 2 |
| 3 | Com | Input ground |
| 4 | OUT1 | Switching output 1 |
| 5 | OUT2 | Switching output 2 |
| 6 | OUT3 | Switching output 3 |
| 7 | OUT4 | Switching output 4 |
| 8 | Com | Output ground |
