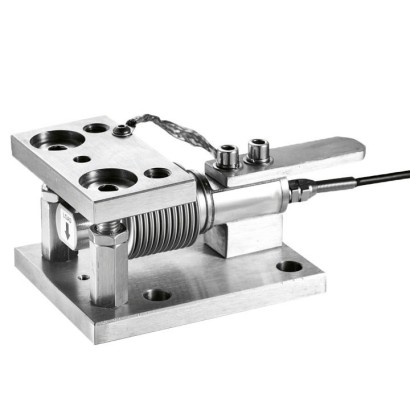

Монтажный комплект для тензодатчика
Описание
Балочные тензодатчики подходят для статических и динамических измерительных задач. Они применяются для определения усилий в различных областях применения.
Они используются в промышленном весоизмерении и лабораторной технике, а также в процессной промышленности.
Тензодатчики F3203 изготовлены из нержавеющей стали, свойства которой особенно подходят для применения в весах и в процессной технике. В качестве выходного сигнала предусмотрен сигнал mV/V.
Тензодатчики F3203 сертифицированы Международной организацией по законодательной метрологии (OIML) с 3,000 интервалами R60, класс C.
Тензодатчик балочного типа, модель F3203
Особенности
- Диапазоны измерений 5 ... 500 кг [11 ... 1,102 lbs]
- Прочная промышленная конструкция из нержавеющей стали
- Защита от подъёма и горизонтальный монтаж
- Малая высота, простой монтаж
- Поставляется без тензодатчика
Вопросы и ответы
Какой диапазон номинальных усилий поддерживает комплект AZK03?
Комплект рассчитан на номинальные усилия от 5 кг до 500 кг [11 … 1 102 lbs].
Входит ли тензодатчик в комплект поставки?
Нет, комплект поставляется без тензодатчика; его необходимо заказать отдельно.
Из какого материала изготовлен монтажный комплект?
Комплект выполнен из нержавеющей стали в прочном промышленном исполнении.
Для каких типов весов подходит AZK03?
Комплект применяется в платформенных, бункерных и силосных весах.
Обеспечивает ли комплект защиту от подъёма датчика?
Да, предусмотрена защита от подъёма (lift-off protection) и возможность горизонтального монтажа.
Чем удобен монтаж комплекта AZK03?
Комплект имеет малую высоту и отличается простотой установки. ---
| Model F3203 | |
|---|---|
| Rated load F nom kg | 20, 50, 100, 200, 500 |
| Relative linearity error d lin | 0.017%F nom |
| Accuracy class | 3,000 intervals per OIML R60 Class C |
| Relative creep, 30 min. | < ±0.016 %Fnom |
| Relative reversibility error v | ±0.015 %Fnom |
| Temperature effect on zero signalTK 0 | ≤ ±0.02 %/10 K |
| Temperature effect on characteristic value TK C | ≤ ±0.012 %/10 K |
| Force limit F L | 150%F nom |
| Breaking force F B | 200%F nom |
| Material of the measuring body | Stainless steel |
| Rated temperature range B T, nom | -10 …+40 °C |
| Operating temperature range B T, G | -30 …+70 °C |
| Input resistance R e | 400 ±20 Ω |
| Output resistance R a | 350 ±3 Ω |
| Insulation resistance R is | ≥ 5,000MΩ |
| Output signal (rated characteristic value) C nom | |
| 20 kg | 2.0 ±0.2 %mV/V |
| 50 kg bis 500 kg | 2.0 ±0.1 %mV/V |
| Electrical connection | Measuring cable∅4x3m |
| Excitation voltage B U, nom | DC 10V ...15V |
| Ingress protection (per IEC/EN 60529) | IP68 and IP69K |
| Weight | 0.5 kg |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity | European Union | |
| International Organization of Legal Metrology | Worldwide |
| Excitation voltage (Exc+) | Green |
|---|---|
| Excitation voltage (Exc-) | Black |
| Signal (Sig+) | Red |
| Signal (Sig-) | White |
| Shield | Shield |
