A2G-65

Под заказ

WIKA · Измерение температуры · Семейство A2G

Термостат защиты от замерзания

Name: Термостат защиты от замерзания
Brand: WIKA

Термостат защиты от замерзания для контроля температуры со стороны воздуха, чтобы предотвратить повреждение от замерзания в системах ОВК с автоматическим и ручным сбросом.

Диапазон

-10…12 °C

Выход

Change-over contact, max. AC…

Точность

±0.5 °C

Защита

IP65

RoHSWEEEEMCCE

Цена

По запросу

Зависит от конфигурации

Заказать расчёт

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Термостат защиты от замерзания модели A2G-65 применяется для контроля температуры со стороны воздуха водо-/воздушных нагревательных секций в системах вентиляции и кондиционирования воздуха. Небольшой дифференциал уставки температурного переключателя, высокая воспроизводимость и автоматический возврат делают этот температурный переключатель идеальным термостатом для вентиляции и кондиционирования.

Выход на переключение, управляемый температурой, у A2G-65 может запускать следующие меры при снижении температуры ниже выбранного значения уставки (например, если существует риск обледенения): ВЕНТИЛЯТОР ВЫКЛ., внешний воздушный заслон закрыт, НАСОС ВКЛ., включение видимой/звуковой сигнализации и т. п.

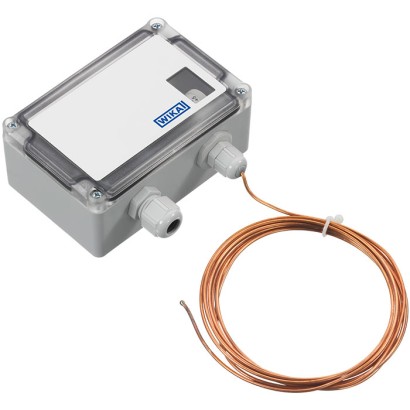

Термостат защиты от замерзания, модель A2G-65

Особенности

Простой монтаж
Компактное усиленное исполнение
Высокая воспроизводимость
Встроенный коммутационный выход
С автоматическим возвратом в исходное положение

Вопросы и ответы

Какой диапазон температур уставки у A2G-65?

Диапазон уставки составляет -10 … +12 °C, что позволяет выбрать порог срабатывания защиты от замерзания в типичном для систем ОВК диапазоне.

Какая точность у термостата?

Точность составляет ±0,5 °C, при этом прибор отличается высокой воспроизводимостью срабатывания.

Какой выходной сигнал обеспечивает термостат?

Переключающий контакт (SPDT) с максимальными параметрами AC 250 В, 10 A — он может управлять отключением вентилятора, закрытием заслонки, включением насоса или сигнализации.

Как подключается прибор электрически?

Через винтовой зажим с сечением проводников до 2,5 мм².

Какая степень защиты корпуса?

Корпус имеет степень защиты IP65.

В каких условиях по температуре может эксплуатироваться прибор?

Допустимая температура окружающей среды: -30 … +70 °C; температура контролируемой среды: -8 … +70 °C.

Какой чувствительный элемент и зонд используются?

Биметаллический чувствительный элемент; зонд длиной 600 мм из меди.

Чем отличается A2G-65 от термостатов с ручным сбросом?

A2G-65 имеет автоматический возврат: после устранения угрозы замерзания и восстановления температуры термостата защита возвращается в рабочее состояние без ручного вмешательства.

Идентификация

Модель	A2G-65
Серия	A2G
Подтип	Frost protection thermostat

Измерительный диапазон

Диапазон температуры

−10…+12 °C

Точность измерения

Класс точности

±0.5 °C

Технологические условия

Темп. процесса

−8…+70 °C

Электрические характеристики

Выходной сигнал	Change-over contact, max. AC 250 V, max. 10 A · Change-over contact, max. AC 250 V, 10 A
Электр. соединение	Screw terminal, max. 2.5 mm2

Материалы

Материал зонда

Copper

Условия эксплуатации

Темп. окружающей среды	−30…+70 °C
Степень защиты IP	IP65

Сертификаты и одобрения

Сертификаты

RoHSWEEEEMCCE

Дополнительные характеристики

Тип сенсора	bimetal
Длина зонда	600 mm
Защитная гильза	Нет
Языки datasheet	EN

Таблицы из даташита

Basic information
Setting range for set point,W	-10 …+12 °C [14 ... 53,6 °F] (factory setting: 5 °C [41 °F])
Switch differential	2 ±1 °C [3,6 ±1,8 °F], SD
Reproducibility	±0.5 °C [±0,9 °F]
Probe response length	Approx. 600 mm[23.62 in]
Capillary tube	■ Material: Copper ■ Capillary tube filling:R 507
Capillary tube length	■ 1.8 m[70.86 in], with probe cartridge ■ 3 m[118.11 in] ■ 6 m[236.22 in] ■ 12 m[472.44 in]
Switching output	■ Change-over contact, max.AC 250 V, max. 10 A ■ Contact material: Ag/Ni (90 %/10 %) gold-plated 3 µm [118 µin]
Resetting	■ Automatic ■ Manual
Connection terminal	Screw terminal, max.2.5mm 2
Cable entry	Cable gland M16 x 1.5
Case material
Lower body	PA GK30
Cover	ABS transparent
Standard accessories	Mounting clamps, 6 pieces
Operating conditions
Medium temperature range	■ Min. operating temperature:W + min. 2 °C [3,6 °F] ■ Max. operating temperature: 70 °C [158 °F]
Ambient temperature range	-30 …70°C[-22 ... 158 °F]
Humidity	0 ... 85 %relative humidity (non-condensing)
Ingress protection	IP65

Description	Region
EU declaration of conformity	European Union
EMCdirective
RoHS conformity
WEEE directive

Certificates

Certificates	2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, material proof, indication accuracy)
