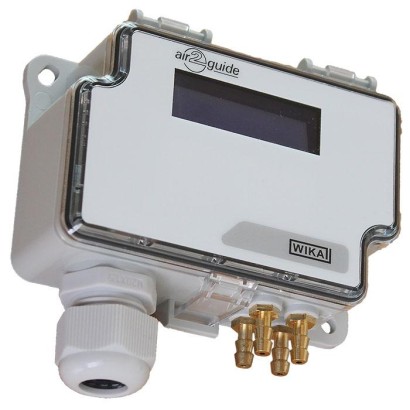

A2G-52 1
A2G-52
Под заказ
WIKA · Измерение давления · Семейство A2G

Двухканальный дифференциальный датчик давления

Для вентиляции и кондиционирования воздуха
Диапазон
-250…7500 Pa
Выход
Modbus® RTU · Modbus
Точность
±2 Pa + 1 % (for pressure < 125 Pa)
Защита
IP54
RoHSWEEEEACGOSTMTSCHSCE
Цена
По запросу
Зависит от конфигурации
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Двухканальный датчик дифференциального давления модели A2G-52 объединяет два датчика дифференциального давления в одном приборе, чтобы измерять давление с двух различных контрольных точек.

Модель A2G-52 имеет интерфейс Modbus  и входной интерфейс. При использовании входного интерфейса к измерительному прибору можно непосредственно подключить до двух пассивных датчиков температуры или аналоговый сигнал 0 ... 10 V. Таким образом, отпадает необходимость в применении дорогостоящих активных преобразователей температуры, а затраты на материалы и монтаж могут быть снижены.

для получения дальнейших одобрений см. стр. 5

Двухканальный датчик дифференциального давления, модель A2G-52

Особенности

  • Простой монтаж
  • Два датчика дифференциального давления в одном приборе
  • Два входа для датчиков температуры или аналогового сигнала
  • С интерфейсом Modbus ®
  • Двухстрочный LC-дисплей для непосредственного считывания обоих значений давления

Вопросы и ответы

Какие диапазоны измерения доступны у модели A2G-52?

Прибор выпускается с двумя диапазонами: −250 … +2 500 Па и −250 … +7 500 Па.

Какая точность у датчика A2G-52?

Для диапазона −250…+2 500 Па: ±2 Па + 1 % (при давлении < 125 Па) или ±1 Па + 1 % (при давлении > 125 Па). Для диапазона −250…+7 000 Па: ±2 Па + 1,5 % или ±1 Па + 1,5 % соответственно.

Какое присоединение к процессу используется?

Штуцер из медного сплава с нижним присоединением, рассчитанный на шланги с внутренним диаметром 4 мм.

С какими средами совместим прибор?

Датчик предназначен для контроля воздуха, а также невоспламеняющихся и неагрессивных газов; смачиваемые части выполнены из медного сплава.

В каком температурном диапазоне может работать прибор?

Температура окружающей среды: −20 … +70 °C; температура измеряемой среды: −10 … +50 °C.

Какой интерфейс связи поддерживает A2G-52?

Прибор оснащён интерфейсом Modbus® RTU; питание — AC 24 В или DC 24 В ±10 %.

Чем модель A2G-52 отличается от одноканальных датчиков дифференциального давления?

Она объединяет два датчика дифференциального давления в одном корпусе и дополнительно имеет два входа для пассивных датчиков температуры или аналогового сигнала 0 … 10 V, что снижает затраты на материалы и монтаж.

Какова степень защиты корпуса?

Корпус из ABS с крышкой из поликарбоната обеспечивает защиту IP54; электрическое подключение — кабельный ввод M20 с пружинными зажимами до 1,5 мм².

Идентификация
МодельA2G-52
СерияA2G
ПодтипDifferential pressure sensor
Измерительный диапазон
Диапазон давления-250…2500 Pa · -250…7500 Pa
Точность измерения
Класс точности±2 Pa + 1 % (for pressure < 125 Pa), ±1 Pa + 1 % (for pressure > 125 Pa) for -250...+2,500 Pa range; ±2 Pa + 1.5 %, ±1 Pa + 1.5 % for -250...+7,000 Pa range
Технологические условия
Технологическое присоединениеConnecting nozzle (copper alloy), lower mount, for hoses with inner diameter 4 mm
Темп. процесса−10…+50 °C
Электрические характеристики
Выходной сигналModbus® RTU · Modbus · Modbus®
ПитаниеAC 24 V or DC 24 V ±10 %
Электр. соединениеCable gland M20, 2 x 4 spring-clip terminals, max. 1.5 mm²
Материалы
Материал корпусаPlastic (ABS), Cover: Polycarbonate (PC)
Материал смачиваемых частейCopper alloy
Условия эксплуатации
Темп. окружающей среды−20…+70 °C
Степень защиты IPIP54
Вес0.15 kg
Сертификаты и одобрения
Сертификаты
RoHSWEEEEACGOSTMTSCHSCE
Дополнительные характеристики
Языки datasheetEN
Таблицы из даташита
Dual differential pressure sensor, model A2G-52
Measuring elementPiezo measuring cell
Units of measurePa, mbar, inWC, mmWC, psi
Measuring range-250 …+2,500 Pa and -250 …+7,500 Pa
Accuracy class-250 ... +2,500 Pa = pressure < 125Pa=±2Pa+1% pressure > 125Pa=±1Pa+1% -250 ... +7,000 Pa = pressure < 125 Pa = ±2 Pa + 1.5% pressure > 125 Pa = ±1 Pa + 1.5% all data refer to the current measured value (of measured pressure)
Process connectionConnecting nozzle (copper alloy), lower mount, for hoses with inner diameter4mm
Power supply U BAC 24V or DC 24V ±10%
Electrical connectionCable gland M20 2 x 4 spring-clip terminals, max.1.5mm 2
Output signalModbus ®
DisplayTwo-line LC display (12 characters/line) Line 1: Active measurement, input A Line 2: Active measurement, input B
CasePlastic (ABS) Cover: Polycarbonate (PC)
Permissible temperatures ■ Ambient temperature ■ Medium temperature-20 ...+70 °C -10 ...+50 °C
Relative humidity0 …95%r.h., non-condensing
Ingress protectionIP54
Weight150 g
Modbus ® communication
ProtocolModbus ® via serial interface
Transfer modeRTU
InterfaceRS-485
Byte format(11 bits) in RTU mode Coding system: 8 bits binary Bits per byte: - 1 Start bit - 8 data bits, lowest-order bit is sent first - 1 bit for parity - 1 stop bit
Baud rate9,600, 19,200, 38,400 - adjustable in the configuration
Modbus ® addresses1 ... 247 addresses - adjustable in the configuration
RegisterParameter descriptionData typeValueDisplay
3x0001Program version16 bit0 ... 1,0000.00 ... 99.00
3x0002Pressure measurement A16 bit-250 ... 2,500-250 ... 2,500 (Pa)
3x0003Pressure measurement B16 bit-250 ... 2,500-250 ... 2,500 (Pa)
3x0004Input 1: 0 ...10V16 bit0 ... 1,0000 ...100%
3x0005Input 1: Pt100016 bit500 ... 500-50 ...+50 °C
3x0006Input 1: Ni100016 bit-500 ... 500-50 ...+50 °C
3x0007Input 1: Ni1000-LG16 bit-500 ... 500-50 ...+50 °C
3x0008Input 1:NTC10k16 bit-500 ... 500-50 ...+50 °C
3x0009Input 2: 0 ...10V16 bit0 ... 1,0000 ...100%
3x0010Input 2: Pt100016 bit-500 ... 500-50 ...+50 °C
3x0011Input 2: Ni100016 bit-500 ... 500-50 ...+50 °C
3x0012Input 2: Ni1000-L16 bit-500 ... 500-50 ...+50 °C
3x0013Input 2:NTC10k16 bit-500 ... 500-50 ...+50 °C
RegisterParameter descriptionData typeValueDisplay
1x0001Input 1: BIN INBit 00 ... 1On - Off
1x0002Input 2: BIN INBit 00 ... 1On - Off
Смотреть все (9)
RegisterParameter descriptionData typeValueDisplay
0x0001ZeroingBit 00 ... 1On - Off
RegisterParameter descriptionData typeValueDisplay
4x0001Beta value of NTC resistor16 bit0 ... 30,0000 ... 30,000 (standard 4,220)
DescriptionOrder number
A2G-52 with measuring range -250 ... +2,500 Pa40399907
A2G-52 with measuring range -250 ... +7,000 Pa40399920
DescriptionOrder number
Measuring hoses
PVC hose, inner diameter 4 mm, roll at 25m40217841
PVC hose, inner diameter 6 mm, roll at 25m40217850
Silicone hose, inner diameter 4 mm, roll at 25m40208940
Silicone hose, inner diameter 6 mm, roll at 25m40208958
Duct connector for hose 4 and6mm40217507
LogoDescriptionCountry
EU declaration of conformity ■ EMCdirective ■ RoHS conformity ■ WEEE directiveEuropean Union
EAC (option) ■ EMCdirective ■ Import certificateEurasian Economic Community
GOST (option) Metrology, measurement technologyRussia
-MTSCHS (option) Permission for commissioningKazakhstan
