WIKA · Измерение давления · Семейство 990

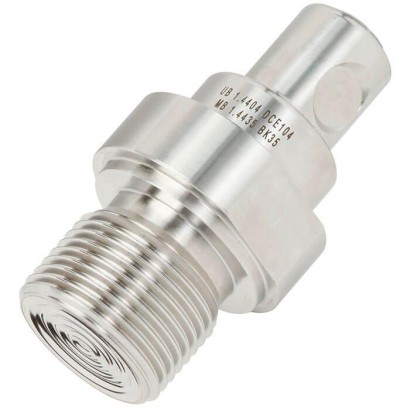

Мембранный разделитель с резьбовым присоединением

Name: Мембранный разделитель с резьбовым присоединением
Brand: WIKA

Заподлицо с диафрагмой или с защитной пластиной

EACCRN3-A Sanitary Standard3-A

Цена

По запросу

Зависит от конфигурации

Заказать расчёт

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Диафрагменные разделители применяются для защиты приборов для измерения давления в применениях со сложными средами. В системах с диафрагменными разделителями мембрана диафрагменного разделителя обеспечивает разделение прибора и среды. Давление передаётся на измерительный прибор через заполняющую жидкость системы, находящуюся внутри системы с диафрагменным разделителем.

Для реализации требовательных задач заказчика доступно большое разнообразие конструкций, материалов и заполняющих жидкостей системы.

Для получения дополнительной технической информации о диафрагменных разделителях и системах с диафрагменными разделителями см. IN 00.06 «Применение, принцип действия, конструкции».

Модель 990.36 с заподлицо расположенной мембраной

Малая диафрагменная разделительная мембрана модели 990.36 с резьбовым присоединением и заподлицо расположенной мембраной подходит для универсальных применений. Этот диафрагменный разделитель, несмотря на компактные габаритные размеры, может также применяться для высоких давлений.

По заказу доступны исполнения в гигиеническом исполнении или с защитными пластинами.

Монтаж диафрагменного разделителя на измерительный прибор может выполняться посредством непосредственного соединения, для высоких температур — через охлаждающий элемент или через гибкий капилляр.

При подборе материалов WIKA предлагает различные решения, в которых диафрагменный разделитель и контактирующие с измеряемой средой детали могут быть изготовлены из одинаковых или разных материалов. В качестве альтернативы контактирующие с измеряемой средой детали могут быть покрыты.

Особенности

Резьбовое присоединение для непосредственного ввинчивания
Мембрана заподлицо с компактными размерами
Высокие давления для процессной промышленности
Исполнение с защитной пластиной для повышенной износостойкости
Диапазоны измерения вакуума

Вопросы и ответы

Какие резьбовые присоединения доступны для модели 990.36?

Доступны метрические резьбы G 1/2, G 3/4, G 1, G 1 1/2 и G 2, а также дюймовые NPT: 1/2, 3/4, 1 и 1 1/2.

Для каких температур среды рассчитан разделитель 990.36?

Диапазон температуры среды составляет -50 … +400 °C. При высоких температурах монтаж может выполняться через охлаждающий элемент или гибкий капилляр.

Какие материалы мембраны и контактирующих со средой деталей доступны?

Предлагаются нержавеющие стали 316Ti, 316L, 321, 904L, Duplex 2205, Superduplex 2507, сплавы Hastelloy C22/C276, Monel 400 и титан классов 2, 7 и 11. Дополнительно доступны покрытия Wikaramic®, PFA и золочение.

Какие уплотнительные материалы можно выбрать?

Доступны NBR, EPDM, FPM/FKM (Viton), антистатическое PFA, а также EPDM и FKM, соответствующие FDA, что важно для гигиенических применений.

Подходит ли модель для гигиенических применений?

Да. Доступно гигиеническое исполнение, а модель имеет сертификат 3-A Sanitary Standard (3-A).

Чем отличается исполнение с защитной пластиной от стандартного?

Исполнение с защитной пластиной обеспечивает повышенную износостойкость и рекомендуется для твёрдых и абразивных сред, например в горнодобывающей промышленности и на бетононасосах.

Можно ли использовать 990.36 при высоких давлениях?

Да, несмотря на компактные размеры заподлицо расположенной мембраны, разделитель может применяться для высоких давлений процессной промышленности; поддерживаются также диапазоны измерения вакуума.

Как осуществляется монтаж на измерительный прибор?

Возможно непосредственное соединение с прибором; для высоких температур — через охлаждающий элемент или через гибкий капилляр.

Идентификация

Модель	990.36
Серия	990
Подтип	Diaphragm seal

Технологические условия

Технологическое присоединение	1 NPT2 NPTG 1G 2G ½G ¾G 1 ½½ NPT¾ NPT1 ½ NPTG 1/2G 3/4G 1 1/21/2 NPT3/4 NPT1 1/2 NPT
Темп. процесса	−50…+400 °C

Материалы

Материал смачиваемых частей

Stainless steel 1.4571 (316Ti), Stainless steel 1.4435 (316L), Stainless steel 1.4539 (904L), Stainless steel 1.4541 (321), Duplex 2205 (1.4462), Superduplex 2507 (1.4410), Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Monel 400 (2.4360), Titanium class 2 (3.7035), Titanium class 7 (3.7235), Titanium class 11 (3.7225), Gold plating, Stainless steel 1.4404 / 1.4435 (316L), Wikaramic® coating, PFA (perfluoroalkoxy) coating, PFA coating

Материал уплотнения

NBR, EPDM, FPM/FKM, Viton, FPM/FKM (Viton), PFA (antistatic), FDA-compliant EPDM, FDA-compliant FKM

Сертификаты и одобрения

Сертификаты

EACCRN3-A Sanitary Standard3-A

Дополнительные характеристики

Языки datasheet

Таблицы из даташита

Model 990.36	Standard	Option
Permissible pressure	Depending on the process connection thread, see tables from page 5	Vacuum measuring ranges
Version	Flush diaphragm seal with diaphragm	■ Flush diaphragm seal with protective plate ■ Flush diaphragm seal with hygienic connection
Level of cleanliness of wetted parts	Oil and grease free per ASTM G93-03 level FWIKA standard (< 1,000 mg/m²)	■ Oil and grease free per ASTM G93-03 level D and ISO 15001 (< 220 mg/m 2 ) ■ Oil and grease free per ASTM G93-03 level C and ISO 15001 (< 66 mg/m 2 )
Origin of wetted parts	International	EU, CH, USA
Connection to the measuring instrument	Axial adapter	Axial adapter with G½, G¼, ½NPTor ¼NPT(female)
Type of mounting	Direct mounting	■ Capillary ■ Cooling element
Design per NACE	-	■ MR0175 ■ MR0103
Vacuum service (see IN 00.25)	Basic service	■ Premium service ■ Advanced service
Instrument mounting bracket (only for capillary option)	-	■ Form H per DIN 16281, 100 mm, aluminium, black ■ Form H per DIN 16281, 100 mm, stainless steel ■ Bracket for pipe mounting, for pipe outer Ø20 ... 80 mm, steel (see data sheet AC 09.07)

Wetted parts	Maximum permissible process temperature 1) in °C [°F]
Upper body of diaphragm seal	Diaphragm
Stainless steel 1.4404 / 1.4435 (316L)	Stainless steel 1.4404 / 1.4435 (316L)	400 [752]
Stainless steel 1.4435 (316L)	Stainless steel 1.4435 (316L)	400 [752]
Stainless steel 1.4539 (904L)	Stainless steel 1.4539 (904L)
Stainless steel 1.4541 (321)	Stainless steel 1.4541 (321)
Stainless steel 1.4571 (316Ti)	Stainless steel 1.4571 (316Ti)
Duplex 2205 (1.4462)	Duplex 2205 (1.4462)	300 [572]
Superduplex 2507 (1.4410)	Superduplex 2507 (1.4410)
Hastelloy C22 (2.4602)	Hastelloy C22 (2.4602)	400 [752]
Hastelloy C276 (2.4819)	Hastelloy C276 (2.4819)
Monel 400 (2.4360)	Monel 400 (2.4360)
Titanium class 2 (3.7035)	Titanium class 2 (3.7035)
Titanium class 7 (3.7235)	Titanium class 11 (3.7225)
Stainless steel 1.4435 (316L)	Wikaramic ® coating
PFA (perfluoroalkoxy) coating, FDA	260 [500]
PFA (perfluoroalkoxy) coating, antistatic
Gold plating	400 [752]

Wetted parts	Permissible process temperature 1) of the sealing in °C [°F]
Upper body of diaphragm seal	Protective plate
Stainless steel 1.4404 / 1.4435 (316L)	Stainless steel 1.4404 / 1.4435 (316L)	■ FPM/FKM,Viton -10 ...+200 °C [14 ... 392 °F] ■ NBR -20 ...+100 °C [-4 ...+212 °F] ■ EPDM -50 ...+100 °C [-58 ...+212 °F]
Stainless steel 1.4571 (316Ti)	Stainless steel 1.4571 (316Ti)
Hastelloy C22 (2.4602)	Hastelloy C22 (2.4602)
Hastelloy C276 (2.4819)	Hastelloy C276 (2.4819)
Monel 400 (2.4360)	Monel 400 (2.4360)
Titanium class 2 (3.7035)	Titanium class 2 (3.7035)
Titanium class 7 (3.7235)	Titanium class 11 (3.7225)
Stainless steel 1.4435 (316L)	Wikaramic ® coating

Standard	Male thread
	Standard	Option
Following DIN 3852-2	G½	■ G¾ ■ G1 ■ G1½ ■ G2
Following ASME B16.11	½NPT	■ ¾NPT ■ 1 NPT ■ 1½NPT ■ 2 NPT

Смотреть все (13)

Logo	Description	Country
	EAC (option) Pressure equipment directive	Eurasian Economic Community
-	MTSCHS (option) Permission for commissioning	Kazakhstan
®	3-A 1) (version with G 1 hygienic connection) Sanitary Standard	USA
-	CRN Safety (e.g. electr. safety, overpressure, ...)	Canada

G	PN	Dimensions in mm[in]
		h	l	Mb	SW	D
G½	400	43 [1.693]	20 [0.787]	17 [0.669]	27 [1.063]	32 [1.26]
G¾		50 [1.969]		22 [0.866]
G 1		59 [2.323]	28 [1.102]	25 [0.984]	41 [1.614]	45 [1.772]
G1½	250	63 [2.48]	30 [1.181]	40 [1.575]	55 [2.165]	60 [2.362]
G 2				52 [2.047]	60 [2.362]	68 [2.677]

G	PN	Dimensions in mm[in]
		h	l	Mb	SW	D
½NPT	600	40 [1.575]	19 [0.748]	14 [0.551]	27 [1.063]	32 [1.26]
¾NPT	400	50 [1.969]	20 [0.787]	17 [0.669]
1 NPT	250	53 [2.087]	25 [0.984]	25 [0.984]	36 [1.417]	40 [1.575]
1 ½NPT	100	59 [2.323]	26 [1.024]	40 [1.575]	55 [2.165]	60 [2.362]
2 NPT		60 [2.362]	27 [1.063]	52 [2.047]	60 [2.362]	68 [2.677]

G	PN	Dimensions in mm[in]
		h	l	SP	SW	D 1)
G½	400	43 [1.693]	20 [0.787]	15 [0.591]	27 [1.063]	32 [1.26]
G¾		50 [1.989]
G 1		59 [2.323]	28 [1.102]	24 [0.945]	41 [1.614]	41 [1.614]
G1½	250	61 [2.402]	27 [1.063]	36 [1.417]	55 [2.165]	55 [2.165]
G 2		63 [2.48]	30 [1.181]	40 [1.575]	60 [2.362]	68 [2.677]

G	PN	Dimensions in mm[in]
		h	l	SP	SW	D
½NPT	600	40 [1.575]	19 [0.748]	15 [0.591]	27 [1.063]	32 [1.26]
¾NPT	400	50 [1.969]	20 [0.787]
1 NPT	250	53 [2.087]	25 [0.984]	24 [0.945]	36 [1.417]	40 [1.575]
1 ½NPT	100	59 [2.323]	26 [1.024]	36 [1.417]	55 [2.165]	60 [2.362]
2 NPT		60 [2.362]	27 [1.063]	40 [1.575]	60 [2.362]	68 [2.677]

Material	PN	Temperature	Conformity	Colour	Order number
O-ring		range			O₁	O₂
EPDM 70	40 bar	-40 ...+145 °C	FDA 21 CFR 177.2600, USP XXV class VI and 3-A (18-03) Sanitary Standards class 2 (max. 8 %milk fat)	Black	14023833	14004173
FKM 75		-15 ...+200 °C	FDA 21 CFR 177.2600, USP XXIII class VI and 3-A (18-03) Sanitary Standards class 1		14337279	14004174

Material	Unified numbering system (UNS)
Stainless steel 316L (1.4404 or 1.4435)	S31603
Stainless steel 904L (1.4539)	N08904
Stainless steel 321 (1.4541)	S32100
Stainless steel 316Ti (1.4571)	S31635
Stainless steel 1.4466 (urea grade)	S31050
Duplex 2205 (1.4462)	S31803
Superduplex 1.4410	S32750
Tantalum (also lining)	R05200
Hastelloy C276 (2.4819)	N01276
Hastelloy C22 (2.4602)	N06022
Inconel 600 (2.4816)	N06600
Incoloy 825 (2.4858)	N08825
Inconel 625 (2.485)	N06625
Monel 400 (2.4360)	N04400
Nickel 200 (2.4066)	N02200
Nickel 201 (2.4068)	N02201
Titanium 3.7035 (class 2)	R50400
Titanium 3.7235 (class 7)	R52400
Zirconium GR702	R60702

Designation	Identi- fication number	Solidi- fication point	Boiling/ degradation point	Density at 25 °C	Kin.Viscosity at 25 °C	Remark
KN	°C	°C	g/cm³	cSt
Silicone oil	2	-45	+300	0.96	54.5	Universal application
Glycerine	7	-35	+240	1.26	759.6	FDA 21 CFR 182.1320
Silicone oil	17	-90	+200	0.92	4.4	Low temperatures
Halocarbon	21	-60	+175	1.89	10.6	Oxygen 1) and chlorine
Methylcyclopentane	30	-130	+60	0.74	0.7	For very low temperatures
High-temperature silicone oil	32	-25	+400	1.06	47.1	For high temperatures
Neobee® M-20	59	-35	+260	0.92	10.0	FDA 21 CFR 172.856, 21 CFR 174.5
DI water	64	+4	+85	1.00	0.9	For ultrapure media
Silicone oil	68	-75	+250	0.93	10.3
DI water/propanol mixture	75	-30	+60	0.92	3.6	For ultrapure media
Medicinal white mineral oil	92	-15	+260	0.85	45.3	FDA 21 CFR 172.878, 21 CFR 178.3620(a); USP, EP, SP

Maximum temperature	Maximum oxygen pressure
to 60 °C	50 bar
> 60 °C to 100 °C	30 bar
> 100 °C to 175 °C	25 bar
