Сифоны и соединительные трубопроводы
Описание
Геометрические исполнения сифонных трубок в соответствии с DIN 16282 подразделяются на U-образное исполнение, исполнение «труба-колокол» и компактное исполнение. Эти варианты сифонов доступны с резьбовым присоединением (исполнения A и C) или с присоединением под сварку (исполнения B и D) со стороны процесса.
Помимо стандартизированных сифонов доступны присоединения для резьбы NPT по DIN 16282, а также промышленные варианты исполнения.
Внутри сифона собирается конденсат, что предотвращает попадание горячих сред в прибор для измерения давления. Перед вводом в эксплуатацию линии давления рекомендуется заполнить сифон жидкостью с охлаждающим барьером.

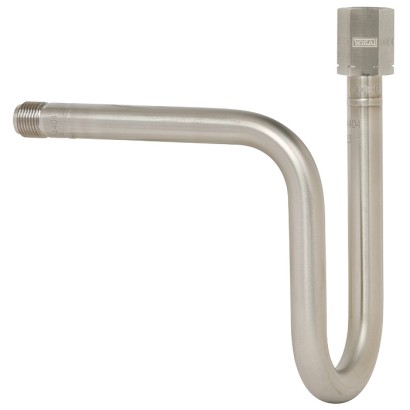

Сифоны, модель 910.15, нержавеющая сталь Рис. слева: компактное исполнение
Рис. по центру: U-образное исполнение, исполнение A по DIN 16282
Рис. справа: исполнение «труба-колокол», исполнение C по DIN 16282
U-образные сифоны предназначены для отбора давления при горизонтальном присоединении; сифоны «труба-колокол» предназначены для отбора давления при вертикальном присоединении.
Компактное исполнение с оптимизацией по длине снижает влияние вибраций и защищает прибор для измерения давления от скачков давления и пульсаций.
Для применений, где не требуется сифон, WIKA предлагает соединительные трубки в прямом или угловом (отвод трубопровода 90°) исполнении.
НАПОМИНАНИЕ: сохраняйте ровно 10 абзац(ев), разделённых ОДНОЙ пустой строкой, не объединяйте и не разделяйте абзацы
Особенности
- Компактное исполнение подходит для применений с вибрацией
- По запросу — заказная комбинация клапанов и средств измерения (instrument hook-up)
- Допустимые температуры до 550 °C [1,022 °F]
- Номинальные давления до 420 бар [6,091 psi]
Вопросы и ответы
Какое максимальное давление выдерживает сифон 910.15?
Номинальные давления — до 420 bar [6 091 psi]; доступны также исполнения на меньшие номинальные давления.
До какой температуры среды можно применять модель 910.15?
Допустимые температуры среды — от -20 до +550 °C [1 022 °F].
Какие варианты присоединения к процессу доступны?
Резьбовые присоединения G 1/2 B, G 3/8 B, ½ NPT (наружная резьба), M20 x 1.5, а также приварные соединения (90° и 2 x 45°); возможны варианты с накидными гайками LH-RH и наплавленной на трубу резьбой.
Из каких материалов изготавливаются сифоны?
Углеродистая фосфатированная сталь, нержавеющая сталь 316L и нержавеющая сталь 316Ti.
Какое исполнение выбрать для горизонтального, а какое для вертикального отбора давления?
U-образные сифоны предназначены для отбора давления при горизонтальном присоединении, а сифоны «труба-колокол» — при вертикальном присоединении.
Чем отличается компактное исполнение?
Компактное исполнение с оптимизацией по длине снижает влияние вибраций и защищает прибор от скачков давления и пульсаций.
Есть ли сертификация материала?
Да, доступна сертификация EN 10204 3.1.
Можно ли заказать сифон вместе с клапаном?
Да, WIKA предлагает комбинацию клапанов и измерительных приборов (instrument hook-up) по требованию заказчика.
Соберите 910.15 под свою задачу
Артикул собирается автоматически. Если сомневаетесь — напишите инженеру; подскажем по параметрам линии.
- Материал корпусасталь
- ИcполнениеU-образный левый изгиб (DIN 16282 или аналогичный)
- Диаметр трубки20 x 2.6 мм.
- Присоединение к средству измеренияG1/2 LH-RH муфта
- Присоединение к процессу—
- Номинальное давлениеPN макс. 160 бар
- Специальные особенностибез
- Сертификатыбез
- Дополнительная информация для заказабез
Завершите конфигурацию
Выберите все параметры, чтобы отправить запрос.
| Модель | 910.15 |
| Серия | 910 |
| Подтип | Syphon |
| Диапазон давления | 0…420 bar · 0…250 bar · 0…25 bar · 0…160 bar |
| Технологическое присоединение | Weld-in, 90°M20 x 1.5Weld-in, 2 x 45°G ½ B½ NPT½NPT, maleG⅜BG½B, machined onto pipeG⅜, LH-RH adjusting nutG½, LH-RH adjusting nutG 1/2 B1/2 NPT, maleG 3/8 BG 1/2 B, machined onto pipeG 1/2 B, male |
| Темп. процесса | −20…+550 °C |
| Материал корпуса | Carbon steel, phosphated, Stainless steel 316L, Stainless steel 316Ti |
| Материал смачиваемых частей | Stainless steel 316L, Stainless steel 316Ti, Carbon steel, phosphated |
| Сертификаты | EN 10204 3.1 |
| Языки datasheet | EN |
| Version | G A Instrument connection | G B Process connection | Max. operating pressure in bar [psi] | Order number | |||
|---|---|---|---|---|---|---|---|
| Carbon steel, phosphated | Stainless steel 316L | ||||||
| Standard | With 3.1 1) | Standard | With 3.1 1) | ||||
| Form A | G½, LH-RH adjusting nut | G½B | 160 [2,320] | 9091181 | 2141736 | 9091220 | 2057841 |
| Form A | M20 x 1.5, LH- RH adjusting nut | M20 x 1.5 | 160 [2,320] | On request | On request | On request | 14160861 |
| Form B | G½, LH-RH adjusting nut | Weld-in, 2 x 45° | 160 [2,320] | 9091190 | 2057876 | 1323270 | 2194023 |
| Version | G A Instrument connection | G B Process connection | Max. operating pressure in bar [psi] | Order number | |||
|---|---|---|---|---|---|---|---|
| Carbon steel, phosphated | Stainless steel 316L | ||||||
| Standard | With 3.1 1) | Standard | With 3.1 1) | ||||
| Form C | G½, LH-RH adjusting nut | G½B | 160 [2,320] | 9091203 | 2329039 | 9091238 | 1323997 |
| Form C | M20 x 1.5, LH-RH adjusting nut | M20 x 1.5 | 160 [2,320] | On request | 14182633 | On request | 14137620 |
| Form D | G½, LH-RH adjusting nut | Weld-in, 2 x 45° | 160 [2,320] | 9091211 | 1614940 | 1440497 | 1614924 |
| Version | G A Instrument connection | G B Process connection | Max. operating pressure in bar [psi] | Order number | |||
|---|---|---|---|---|---|---|---|
| Carbon steel, phosphated | Stainless steel 316L | ||||||
| Standard | With 3.1 1) | Standard | With 3.1 1) | ||||
| Form A | ½NPT, connection sleeve | ½NPT, male | 160 [2,320] | On request | On request | 0731277 | 11037431 |
| Form B | ½NPT, connection sleeve | Weld-in, 2 x 45° | 160 [2,320] | 14107087 | On request | On request | 14115561 |
| Version | G A Instrument connection | G B Process connection | Max. operating pressure in bar [psi] | Order number | |||
|---|---|---|---|---|---|---|---|
| Carbon steel, phosphated | Stainless steel 316L | ||||||
| Standard | With 3.1 1) | Standard | With 3.1 1) | ||||
| Form C | ½NPT, connection sleeve | ½NPT, male | 160 [2,320] | 1034227 | 2449532 | 0763349 | 1323660 |
| Form D | ½NPT, connection sleeve | Weld-in, 2 x 45° | 160 [2,320] | 2062014 | On request | 1643150 | 1614932 |
Смотреть все (9)
| G A connection | G B Process connection | Max. operat- ing pressure in bar [psi] | Order number | |||
|---|---|---|---|---|---|---|
| Instrument | Carbon steel, phosphated | Stainless steel 316L | ||||
| Standard | With 3.1 1) | Standard | With 3.1 1) | |||
| G½, LH-RH adjusting nut | G½B | 160 [2,320] | 9090673 | On request | On request | On request |
| G½, LH-RH adjusting nut | Weld-in, 2 x 45° | 160 [2,320] | 9090681 | 2446222 | 14130264 | On request |
| ½NPT, connection sleeve | ½NPT, male | 160 [2,320] | On request | On request | 2344969 | On request |
| G½, LH-RH adjusting nut | G½B,machined onto pipe | 25 [362] | 9090665 | On request | On request | On request |
| G½, machined onto pipe | G½B,machined onto pipe | 25 [362] | 9090657 2) | 83129582 2) | On request | On request |
| G A Instrument connection | G B Process connection | Max. operat- ing pressure in bar [psi] | Order number | |||
|---|---|---|---|---|---|---|
| Carbon steel, phosphated | Stainless steel 316L | |||||
| Standard | With 3.1 1) | Standard | With 3.1 1) | |||
| G½, LH-RH adjusting nut | G½B | 160 [2,320] | On request | On request | On request | On request |
| G⅜, LH-RH adjusting nut | G⅜B | 160 [2,320] | On request | On request | On request | On request |
| G½, LH-RH adjusting nut | Weld-in, 90° | 160 [2,320] | On request | On request | On request | On request |
| G⅜, LH-RH adjusting nut | Weld-in, 90° | 160 [2,320] | On request | On request | On request | On request |
| G A Instrument connection | G B Process connection | Max. operat- ing pressure in bar [psi] | Order number | |||
|---|---|---|---|---|---|---|
| Carbon steel, phosphated | Stainless steel 316L | |||||
| Standard | With 3.1 1) | Standard | With 3.1 1) | |||
| G½B, machined onto pipe | G½B, machined onto pipe | 25 [362] | 9090606 | 35126014 | On request | On request |
| Version | Instrument connection | Process connection | Max. operating pressure in bar [psi] | Order number Stainless steel 316Ti |
|---|---|---|---|---|
| Compact form | ½NPT, female | ½NPT, male | 420 [6,091] | 11585791 |
| G½, LH-RH adjusting nut | G½B,male | 420 [6,091] | 14114184 |
| Version | G A Instrument connection | Process connection | Max. operat- ing pressure in bar [psi] | Order number | |||
|---|---|---|---|---|---|---|---|
| Carbon steel, phosphated | Stainless steel 316L | ||||||
| Standard | With 3.1 1) | Standard | With 3.1 1) | ||||
| Straight form | G½, LH-RH adjusting nut | Weld-in, 90° | 250 [3,625] | 2243679 | On request | 2112892 | 2333711 |
| Straight form | ½NPT, connection sleeve | Weld-in, 2 x 45° | 250 [3,625] | 14147261 | On request | On request | On request |
| Angular form | G½, LH-RH adjusting nut | Weld-in, 2 x 45° | 250 [3,625] | 14600744 | 14657860 | On request | 14646799 |
