Адаптер для манометра
Для измерительных приборов давления
Диапазон
0…680 PN
3.1 material test certificateNACEEN 837-1DIN 16283DIN 16282
Цена
По запросу
Зависит от конфигурации
Описание

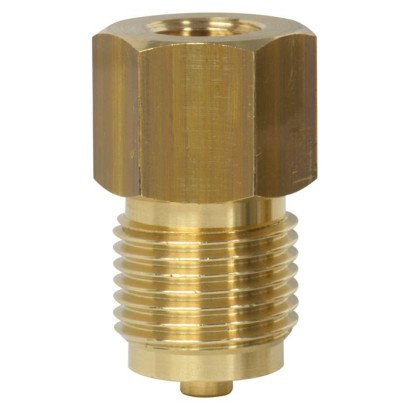

Переходник 910.14 (исполнение «папа—мама») применяется для соединения измерительных приборов давления с технологической арматурой там, где размер наружной резьбы одной детали отличается от размера внутренней резьбы другой. Он устанавливается между манометром или датчиком давления и присоединяемым компонентом, обеспечивая переход между разными типами и размерами резьбы. Материалы смачиваемых частей подбираются под рабочую среду.
Вопросы и ответы
Для чего нужен переходник 910.14?
Это адаптер исполнения «папа—мама» для приборов давления: он применяется там, где размер наружной резьбы отличается от размера внутренней резьбы в соединяемых деталях.
Какое давление выдерживает переходник?
По данным производителя — до 4000 бар, а также номинальные давления до PN 680 и до PN 420 в зависимости от исполнения.
Какие типы резьбы доступны?
Метрические M20 x 1.5, M12 x 1.5, M10 x 1, трубные G ⅛, G ¼ B, G ⅜ B, G ½ B, G ¾ B, а также NPT (¼, ½, ¾) и присоединения PN 100 / PN 250 / PN 400 / PN 600; есть варианты с левой резьбой (-LH).
Из каких материалов изготавливаются смачиваемые части?
Латунь, сталь, нержавеющая сталь 1.4571, 316L, сплав 2.4819, Inconel 625 и Monel 400.
Подходит ли переходник для агрессивных сред?
Да, доступны коррозионностойкие материалы смачиваемых частей (316L, 1.4571, Inconel 625, Monel 400), а также исполнение с сертификатом NACE для сред, вызывающих сульфидное растрескивание.
Какие сертификаты имеет модель 910.14?
Сертификат испытаний материалов 3.1, NACE, EN 837-1, DIN 16283 и DIN 16282.
Какая температура рабочей среды допустима?
От +100 °C до +400 °C по данным спецификации.
Чем уплотняется соединение?
Уплотнительным материалом является PTFE.
Конфигуратор · Шаг за шагом
Соберите 910.14 под свою задачу
Артикул собирается автоматически. Если сомневаетесь — напишите инженеру; подскажем по параметрам линии.
Шаг 1 из 2
Ваша конфигурация
- Материал корпусанержавеющая сталь 316/316L - 1.4401/1.4404 - S31600/S31603
- Иcполнениеповоротные адаптеры
- Присоединение к средству измерения—
- Присоединение к процессу—
- Пределы эксплуатациидо 120°C, макс. PN 420 бар
- Форма уплотняющей поверхностибез
- Сертификатыбез
AI подскажет по параметрам
Завершите конфигурацию
Выберите все параметры, чтобы отправить запрос.
Идентификация
| Модель | 910.14 |
| Серия | 910 |
| Подтип | Connection adapters |
Измерительный диапазон
| Диапазон давления | 0…680 PN · 0…420 PN · 0…4000 bar |
Точность измерения
| Стандарт точности | EN 837-1 |
Технологические условия
| Технологическое присоединение | M20 x 1.5G ⅛G ¼ BG ¾ BM10 x 1M12 x 1.5G ½ B¼ NPT½ NPT¾ NPTPN 100PN 250PN 400PN 600G ½G ⅜ BG½B-LHM20 x 1.5 - LHG 1/2 BG 1/4 B1/2 NPT1/4 NPTG 3/8 BG 1/2-LH |
| Темп. процесса | +100…+400 °C |
Материалы
| Материал корпуса | Brass, Steel, 1.4571, 316L, 2.4819, Inconel 625, Monel 400 |
| Материал смачиваемых частей | Brass, Steel, 316L, 2.4819, Inconel 625, Monel 400, 1.4571, Stainless steel 1.4571 |
| Материал уплотнения | PTFE |
Сертификаты и одобрения
| Сертификаты | 3.1 material test certificateNACEEN 837-1DIN 16283DIN 16282 |
Таблицы из даташита
| Version | Connection 1) | Dimensions inmm | Mate- | Order number | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d 1 | d 2 | d 3 | d 4 | d 5 | l 1 approx. | l 2 approx. | l 3 approx. | l 4 approx. | l 5 approx. | SW | rial | ||
| Female- | G⅛ | G¼B | 4.5 | 5 | 3 | 28 | 10 | 13 | 13 | 2 | 14 | Brass | 9090924 |
| male | G⅛ | G½B | 4.5 | 6 | 3 | 35 | 10 | 20 | 13 | 3 | 22 | Brass | 9090207 |
| G¼ | G⅛B | 5.5 | - | 3 | 29 | 13 | 10 | 16.5 | - | 17 | Brass | 9090215 | |
| G¼ | G⅜B | 5.5 | 5.5 | 3 | 33 | 13 | 16 | 16.5 | 3 | 19 | Brass | 9090223 | |
| G¼ | G½B | 5.5 | 6 | 3 | 38 | 13 | 20 | 16.5 | 3 | 22 | Brass | 9090231 | |
| G¼ | G½B | 5.5 | 6 | 3.5 | 38 | 13 | 20 | 16.5 | 3 | 22 | 1.4571 | 9084924 | |
| G¼ | ¼NPT | 5.5 | - | 3 | 30 | 13 | 13 | 16.5 | - | 17 | Brass | 9054936 | |
| G¼ | ½NPT | 5.5 | - | 3.5 | 34 | 13 | 19 | 16.5 | - | 22 | 1.4571 | 1045326 | |
| G¼ | M10 x 1 | 5.5 | - | 3 | 29 | 13 | 10 | 16.5 | - | 17 | Brass | 9064931 | |
| G¼ | M12 x 1.5 | 5.5 | 5 | 3 | 32 | 13 | 13 | 16.5 | 2 | 17 | Brass | 9090240 | |
| G⅜ | G¼B | 7 | 5 | 3 | 36 | 16 | 13 | 19.5 | 2 | 22 | Brass | 9090258 | |
| G⅜ | G½B | 7 | 6 | 3 | 43 | 16 | 20 | 19.5 | 3 | 22 | Brass | 9090266 | |
| G½ | G¼B | 7 | 5 | 3 | 41 | 19 | 13 | 24.5 | 2 | 27 | Brass | 9090274 | |
| G½ | G¼B | 7 | 5 | 3.5 | 41 | 19 | 13 | 24.5 | 2 | 27 | Steel | 9074937 | |
| G½ | ¼NPT | 7 | - | 3 | 43 | 19 | 13 | 24.5 | - | 27 | Brass | 9044930 | |
| G½ | ¼NPT | 7 | - | 3.5 | 43 | 19 | 13 | 24.5 | - | 27 | 1.4571 | 9074929 | |
| G½ | G⅜B | 7 | 5.5 | 3 | 45 | 19 | 16 | 24.5 | 3 | 27 | Brass | 9090282 | |
| G½ | G⅜B | 7 | 5.5 | 3.5 | 45 | 19 | 16 | 24.5 | 3 | 27 | 1.4571 | 9024930 | |
| G½ G½ | G½B ½NPT | 7 7 | 6 - | 3.5 3.5 | 46 | 19 19 | 20 19 | 24.5 24.5 | 3 - | 27 27 | 1.4571 1.4571 | 9094920 9064923 | |
| ½NPT | 7 | - | 44 | 19 | 19 | 24.5 | - | 9034935 | |||||
| G½ | 6 | 3 | 44 | 19 | 20 | 24.5 | 5 | 27 | Brass | 9090290 | |||
| G½ G½ | G¾B M12 x 1.5 | 7 | 5 | 3 3 | 45 41 | 19 | 13 | 24.5 | 2 | 27 27 | Brass Brass | 9090304 | |
| G½ | M20 x 1.5 | 7 7 | 6 | 3.5 | 46 | 19 | 20 | 24.5 | 3 | 27 | 1.4571 | 9014934 | |
| G½ | M20 x 1.5 | 7 | 6 | 3 | 46 | 19 | 20 | 24.5 | 3 | 27 | Brass | 9090312 | |
| M10 x 1 | G¼B | - | 5 | 3.5 | 24 | 9.2 | 13 | - | 2 | 19 | 1.4571 | 1576364 | |
| M10 x 1 | ¼NPT | - | - | 3.5 | 24 | 9.2 | 13 | - | - | 19 | 1.4571 | 1587226 | |
| M12 x 1.5 | G⅛B | 5.5 | - | 3 | 29 | 13 | 10 | 16.5 | - | 17 | Brass | 9090320 9090339 | |
| M12 x 1.5 | G¼B | 5.5 | 5 | 3 | 32 | 13 | 13 | 16.5 | 2 | 17 | Brass | ||
| M12 x 1.5 | G⅜B | 5.5 | 5.5 | 3 | 33 | 13 | 16 | 16.5 | 3 | 19 | Brass | 9090347 | |
| M20 x 1.5 | G½B | 7 | 6 | 3 | 46 | 19 | 20 | 24.5 | 3 | 27 | Brass | 9090355 | |
| ¼NPT ¼NPT | G⅛B G¼B | - - | - 5 | 3 3 | 27 33 | 14 14 | 10 13 | - - | - 2 | 17 22 | Brass 1.4571 | 1248367 1247573 | |
| ¼NPT | G½B | - | 6 | 3.5 | 22 | Brass | 0187119 | ||||||
| ¼NPT | G½B | - | 6 | 3.5 | 37 37 | 14 14 | 20 20 | - | 3 | 22 | 1.4571 | 1096621 | |
| ½NPT | G¼B | - | 5 | 3.5 | 38 | 19 | 13 | - - | 3 2 | 27 | 1.4571 | 0287792 | |
| ¼NPT | - | - | 38 | 19 | 13 | - | - | 27 | 1.4571 | ||||
| ½NPT | 3.5 | - | 0203963 | ||||||||||
| ½NPT | G½B | - | 6 | 3.5 | 45 | 19 | 20 | 3 | 27 | Brass | 0187143 | ||
| Female- | ½NPT | G½B | - | 6 | 3.5 | 45 | 19 | 20 | - | 3 | 27 | 1.4571 | 0634603 |
| female | G¼ G¼ | G⅛ G¼ | 5.5 5.5 | - - | - | 26 30 | 13 13 | 10 13 | - - | - - | 17 17 | Brass Brass | 9094938 9090363 |
| G¼ | ⅛NPT | 5.5 | - | - - | 27 | 13 | 12 | - | - | 17 | Brass | 0797111 | |
| G¼ | ¼NPT | 5.5 | - | - | 14 | - | - | 17 | 1.4571 | ||||
| 7 | 30 36 | 13 | - | 1567942 | |||||||||
| G½ | G¼ | - | - | 40 | 19 19 | 13 | - | 27 | 1.4571 | 9014942 0700070 | |||
| G½ G½ | G⅜ G½ | 7 7 | - | - - | 43 | 19 | 16 | - - | - - | 27 | 1.4571 1.4571 | 9024948 | |
| - | 19 | 19 19 | - | 27 | 9090371 | ||||||||
| G½ G½ | G½ ½NPT | 7 - | - - | - - | 43 43 | 19 | 19 19 | - - | - - | 27 27 | Brass Brass | 0674559 0514349 | |
| G½ | ½NPT | - | - | - - | 43 43 | 19 19 | 19 | - | - | 27 27 | 1.4571 Brass | 9091700 | |
| G½ | M20 x 1.5 | 7 | - | - | Steel | 11558246 | |||||||
| G½ | M20 x 1.5 | 7 | - | - | 43 | 19 | 19 | - | - | 27 | |||
| G½ | M20 x 1.5 | 7 | - | - | 43 | 19 | 19 | - | - | 27 | 1.4571 | 9091726 |
| Version | Connection 1) | Dimensions inmm | Mate- rial | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d 1 | d 2 | d 3 | d 4 | d 5 | l 1 | l 2 approx. | l 3 approx. | l 4 approx. | l 5 approx. | SW | ||||||||||||
| Male-male | G¼B | G¼B | 5 | 5 | 3 | approx. 34 | 13 | 13 | 2 | 2 | 14 | Brass | 9090380 | |||||||||
| G½B | G½B | 6 | 6 | 3 | 50 | 20 | 20 | 3 | 3 | 22 | Brass | 9090398 | ||||||||||
| G½B | G½B | 6 | 6 | 3.5 | 50 | 20 | 20 | 3 | 3 | 22 | 1.4571 | 9034943 | ||||||||||
| G½B | ½NPT | 6 | - | 3.5 | 49 | 20 | - | 3 | - | 22 | 1.4571 | 9044949 | ||||||||||
| SS nipple | G⅛ | G¼B | - | 5 | - | 14.5 | 11 | - | - | 2 | - | Brass | 9091076 | |||||||||
| G⅛ | ¼NPT | - | - | - | 13.5 | 11 | - | - | - | - | Brass | 9014950 | ||||||||||
| G¼ | ⅜NPT | - | - | - | 19 | 15.5 | - | - | - | - | Brass | 9024956 | ||||||||||
| G¼ | ⅜NPT | - | - | - | 19 | 15.5 | - | - | - | - | 1.4571 | 9074945 | ||||||||||
| G¼ | G⅜B | - | 5.5 | - | 19 | 15.5 | - | - | 3 | -- | 1.4571 | 9064940 | ||||||||||
| G¼ | G⅜B | - | 5.5 | - | 19 | 15.5 | - | - | 3 | - | Brass | 9091084 | ||||||||||
| G¼ | G½B | - | 6 | - | 19 | 15.5 | - | - | 3 | - | Brass | 9091092 | ||||||||||
| G¼ | G½B | - | 6 | - | 19 | 15.5 | - | - | 3 | - | 1.4571 | 9054944 | ||||||||||
| G¼ | ½NPT | - | - | - | 19 | 15.5 | - | - | - | - | Brass | 9034951 | ||||||||||
| G¼ | ½NPT | - | - | - | 19 | 15.5 | - | - | - | - | 1.4571 | 9084940 | ||||||||||
| G¼ | M20 x 1.5 | - | 6 | - | 19 | 15.5 | - | - | 3 | - | Brass | 9094946 | ||||||||||
| LH-RH union DIN | G½-RH G½-RH | G½-LH G½-LH | 21.5 21.5 | - | - - | 36 36 | 15.5 15.5 | 15.5 15.5 | - - | - | 27 27 | Brass Steel | 9090410 | |||||||||
| 16283 | G½-RH | G½-LH | 21.5 | - - | - | 36 | 15.5 | 15.5 | - | - - | 27 | 1.4571 | 9092412 | |||||||||
| G½-RH | M20 x | 21.5 | - | - | 36 | 15.5 | 15.5 | - | - | 27 | Brass | 9090428 | ||||||||||
| G½-RH | 1.5-LH M20 x 1.5-LH | 21.5 | - | - | 36 | 15.5 | 15.5 | - | - | 27 | Steel | 9090436 | ||||||||||
| M20 x 1.5-RH | M20 x 1.5-LH | 20.5 | - | - | 36 | 15.5 | 15.5 | - | - | 27 | Brass | 9090444 | ||||||||||
| Union nut | G¼ | PN 250 | 6.5 | - | - | 22 | 17 | - | - | - | 17 | Brass | 9090479 | |||||||||
| DIN 16284 | G¼ | PN 400 | 6.5 | - | - | 22 | 17 | - | - | - | 17 | Steel | 9090487 | |||||||||
| G½ | PN 250 | 12.5 | - | - | 30 | 24 | - | - | - | 27 | Brass | 9090495 | ||||||||||
| G½ | PN 400 | 12.5 | - | - | 30 | 24 | - | - | - | 27 | Steel | 9090509 | ||||||||||
| G½ | PN 400 | 12.5 | - | - | 30 | 24 | - | - | - | 27 | 1.4571 | 9092382 | ||||||||||
| M12 x 1.5 | PN 250 | 6.5 | - | - | 22 | 17 | - | - | - | 17 | Brass | 9090517 | ||||||||||
| M20 x 1.5 | PN 250 | 12.5 | - | - | 30 | 24 | - | - | - | 27 | Brass | 9090525 | ||||||||||
| Nipple DIN 16284 | forG¼/ M12 x 1.5 | 9.5 9.5 | 5.5 5.5 | 6 6 | 2.5 2.5 | 30 30 | - - | 6 6 | 4 4 | - - | - - | Brass 3) Steel 3) | 9090541 | |||||||||
| forG¼/ M12 x 1.5 | 17.5 | 7 | 12 | 30 | - | 6 | 6 | - | - | Brass 3) | 9090550 | |||||||||||
| forG½/ M20 x 1.5 forG½/ | 17.5 | 7 | 12 | 3.5 3.5 | 30 | - | 6 | 6 | - | - | Steel 3) | 9090568 | ||||||||||
| M20 x 1.5 forG½/ | ||||||||||||||||||||||
| 17.5 | 7 | 12 | 3.5 | 30 | - | 6 | 6 | - | - | 1.4571 | 9092390 | |||||||||||
| Solderless | M20 x 1.5 G¼ | PN 100 | 4 | - | - | 33 | 14.5 | - | - | - | 19/10 | Steel | 9090932 | |||||||||
| compres- | G¼ | PN 250 | 6 | - | - | 37 | 14.5 | - | - | - | 19/14 | Steel | 9090452 | |||||||||
| sion fitting | G½ | PN 600 | 6 | - | - | 46 | 20 | - | - | - | 27/17 | Steel | 9090460 | |||||||||
| with com- pression | G½ | PN 600 | 6 | - | - | 46 | 20 | - | - | - | 27/17 | 1.4571 | 9091734 | |||||||||
| ring 2) | G½ | PN 600 | 8 | - | - | 46 | 20 | - | - | - | 27/19 | Steel | 9090940 | |||||||||
| G½ | PN 600 | 8 | - | - | 46 | 20 | - | - | - | 27/19 | 1.4571 | 9091742 | ||||||||||
| G½ | PN 600 | 10 | - | - | 47 | 20 | - | - | - | 27/22 | Steel | 9091246 | ||||||||||
| G½ | PN 600 | 10 | - | - | 47 47 | 20 | - | - | - | 27/22 | 1.4571 | 9091750 | ||||||||||
| G½ G½ | PN 600 | 12 | - | - | 20 | - | - | - | 27/24 | Steel | 9091254 | |||||||||||
| Threaded | PN 600 | 12 | - | - | 47 | - | - | - | 27/24 | 1.4571 | 9091769 | |||||||||||
| 20 | ||||||||||||||||||||||
| flange set | dimensions | |||||||||||||||||||||
| G¾ | For | |||||||||||||||||||||
| ≤ 4,000 bar | Steel | |||||||||||||||||||||
| see | 9091165 | |||||||||||||||||||||
| illustration |
| Standard | d 1 | d 2 | d 3 | d 4 | d 5 | d 6 | l 1 | l 2 | l 3 | l 4 | l 5 | Order number | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SW | max. | 1.4571 | Steel | ||||||||||
| EN 837-1 | G½B | 20 | 14.7 | 6 | 7 | 4 | 40 | 20 | 32 | 5 | 5 | 9094962 | 9095020 |
| M20 x 1.5 2) | 20 | 14.7 | 6 | 7 | 4 | 40 | 20 | 32 | 5 | 5 | 9094970 | - | |
| ½NPT | 20 | 14.7 | 6 | 7 | 4 | 40 | 20 | 32 | 5 | 5 | 9094989 | 9095047 | |
| DIN 16282 | G½B-LH | 20 | 14.7 | - | 7 | - | 40 | 20 | - | 5 | 5 | 9094997 | 9095055 |
| M20 x 1.5 - LH 2) | 20 | 14.7 | - | 7 | - | 40 | 20 | - | 5 | 5 | 9095004 | - |
| Version | Measuring instrument connection | Process connection | Material | Sealing | Working pressure | 3.1 material test certificate 1) | NACE certifi - cate 2) | Order number |
|---|---|---|---|---|---|---|---|---|
| 1 | ¼NPT(female) | ¼NPT(male) | 316L | PTFE | PN 680 | yes | yes | 14037344 |
| 1 | ½NPT(female) | ¼NPT(male) | 316L | PTFE | PN 680 | yes | yes | 14037347 |
| 1 | ¼NPT(female) | ½NPT(male) | 316L | PTFE | PN 680 | yes | yes | 14037350 |
| 1 | ½NPT(female) | ½NPT(male) | 2.4819 | PTFE | PN 680 | yes | yes | 11390388 |
| 1 | ½NPT(female) | ½NPT(male) | Inconel 625, 1.4571 | PTFE | PN 680 | yes | yes | 11390396 |
| 1 | ½NPT(female) | ½NPT(male) | Monel 400, 1.4571 | PTFE | PN 680 | yes | yes | 14014609 |
| 1 | ½NPT(female) | ½NPT(male) | 316L | PTFE | PN 680 | yes | yes | 2481001 |
| 1 | ½NPT(female) | ¾NPT(male) | 316L | PTFE | PN 680 | yes | yes | 11051418 |
| 2 | G½(female) | ½NPT(male) | 316L | - | PN 420 | yes | yes | 11148144 |
| 2 | G½(female) | ½NPT(male) | Monel 400 | - | PN 420 | yes | yes | 11570688 |
| 4 | G½(female) | G½B(male) | 316L | - | PN 420 | yes | yes | 2085278 |
