910.11 1
910.11
На складе WIKA
WIKA · Измерение давления · Семейство 910

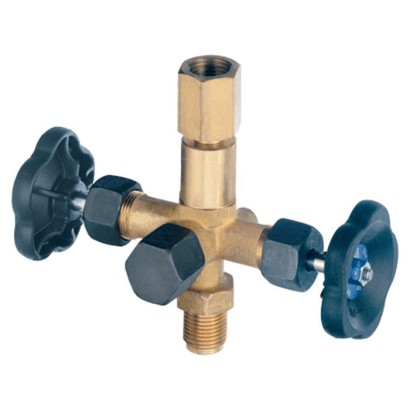

Запорный клапан манометра

Латунь, сталь или нержавеющая сталь
Диапазон
0…640 bar
DIN 16270DIN 16271DIN 16272DIN 50049EN 10204 3.1
Цена
Ориентир от 33 €
Уточнить при заказе
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Исполнение A запорных клапанов поставляется с муфтой LH/ RH, а исполнение B — с валом для монтажного кронштейна, с ниппелем и накидной гайкой. Запорные клапаны с испытательным присоединением предназначены для одновременного подключения приборов измерения рабочего давления и манометров, подключаемых к испытательному присоединению, к напорному трубопроводу. При использовании запорных клапанов по DIN 16271 испытательный поворот уплотняется уплотнительным кольцом линзового типа и сверху устанавливается винтовая крышка; при использовании клапанов по DIN 16272 испытательный поворот дополнительно изолируется отдельным шпинделем клапана. Запорные клапаны не содержат силикон.

Запорный клапан по DIN 16270, регулировочная гайка LH-RH / наружная резьба G ½, PN 250

Запорный клапан с испытательным присоединением, изолированным отдельно, по DlN 16272, муфта LH/RH / наружная резьба G ½, с испытательным поворотом M20 x 1.5, PN 400

Особенности

  • Запорный клапан без контрольного присоединения по DIN 16270 (с винтом для выпуска воздуха)
  • Запорный клапан с контрольным присоединением по DIN 16271 (с винтом для выпуска воздуха)
  • Запорный клапан с отдельным контрольным присоединением по DIN 16272
  • Номинальные давления до 400 бар

Вопросы и ответы

Какое максимальное давление выдерживает клапан 910.11?

Клапан выпускается в исполнениях на номинальные давления до 250 бар, до 400 бар и до 640 бар.

Из каких материалов изготавливается клапан?

Корпус и смачиваемые части — из латуни, стали или нержавеющей стали (1.4571); уплотнения — из PTFE или графита.

Для каких сред подходит этот клапан?

Клапан предназначен для измерения жидкостей, газов и паров; исполнение из нержавеющей стали применяется также для агрессивных сред и в агрессивных условиях окружающей среды.

В каком диапазоне температур среды работает клапан?

Рабочая температура среды составляет -20 … +200 °C.

Какие варианты присоединения доступны?

M20 x 1.5, G ½ (G 1/2), а также ½ NPT (1/2 NPT).

Чем отличаются исполнения по DIN 16270, DIN 16271 и DIN 16272?

DIN 16270 — запорный клапан без испытательного присоединения (с винтом для стравливания); DIN 16271 — с испытательным присоединением (с винтом для стравливания); DIN 16272 — с испытательным присоединением, дополнительно изолируемым отдельным шпинделем клапана.

Можно ли одновременно подключить рабочий прибор и контрольный манометр?

Да, клапаны с испытательным присоединением (по DIN 16271 и DIN 16272) позволяют подключить прибор измерения рабочего давления и манометр к напорному трубопроводу одновременно.

Предоставляются ли сертификаты на материалы?

Да, доступны сертификаты по DIN 50049 и EN 10204 3.1.

Конфигуратор · Шаг за шагом

Соберите 910.11 под свою задачу

Артикул собирается автоматически. Если сомневаетесь — напишите инженеру; подскажем по параметрам линии.

Шаг 1 из 3
Структура конфигурации· нажмите на выделенный сегмент — перейдём к соответствующему параметру
Ваша конфигурация
  • Материал корпусалатунь
  • Версиябез тестового порта, по DIN 16270 или схожего (с винтом сброса)
  • Присоединение к процессу и к средству измерения—
  • Иcполнение—
  • Тестовое соединениебез
  • Специальные особенностибез
  • Сертификатыбез
  • Материал уплотненияPTFE
  • Допустимая температура процесса-10...+120°C
  • Номинальное давление—
  • Подключениене собран с прибором
  • Дополнительная информация для заказабез
