WIKA · Измерение давления · Семейство 432

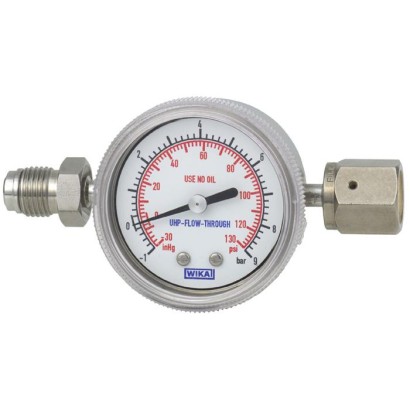

Манометр с мембранным разделителем

Для применений UHP (сверхвысокой чистоты), проточного исполнения, номинальный размер 2"
Диапазон
-1…9 bar
Точность
Grade B
Цена
По запросу
Зависит от конфигурации
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Манометр 432.25.2 предназначен для измерения давления газообразных и жидких сред, включая агрессивные, по принципу мембранного разделителя. Прибор выполнен в проточном исполнении со свободным от мёртвых зон пространством для среды и номинальным размером 2". Выбирается для применений UHP (сверхвысокой чистоты), где критичны чистота среды и качество промывки.

Особенности

  • Камера среды без мёртвого объёма
  • Отличное поведение при промывке
  • Проверка гелием, скорость утечки ≤ 10 -9 мбар · л/с
  • Корпус и камера среды электрополированы, шероховатость поверхности Ra ≤ 0.25 μm
  • Доступны все фитинги для газов сверхвысокой чистоты

Вопросы и ответы

Какой диапазон давления измеряет прибор?

Доступны диапазоны от -1 … 4 бар до -1 … 9 бар, а также в имперских единицах: -30 … 60 psi, -30 … 130 psi и -30 … 60 inHg.

Какая точность у манометра 432.25?

Класс точности Grade B по стандарту ASME B40.1.

Какое присоединение к процессу доступно?

Доступны все фитинги для газов сверхвысокой чистоты, приварное присоединение с обеих сторон, а также варианты с накидной и присоединительной гайками ¼" (в том числе комбинированные) и гайкой ½".

Для каких сред подходит этот манометр?

Для газообразных и жидких, в том числе агрессивных сред. Части, контактирующие со средой, выполнены из Inconel или электрополированной нержавеющей стали 316L.

В каком диапазоне температур работает прибор?

Температура окружающей среды и температура среды: -10 … +60 °C.

Чем отличается исполнение для UHP-применений?

Пространство для среды не имеет мёртвых зон, корпус и пространство для среды электрополированы (Ra ≤ 0,25 мкм), прибор проверен гелиевой течеискательной установкой со скоростью утечки ≤ 10⁻⁹ мбар · л/с.

В каких отраслях применяется модель 432.25.2?

Полупроводниковая промышленность и производство плоских панелей, газораспределительные системы, медицинские газы и применения типа hook-up.

Какой размер шкалы и корпуса у прибора?

Диаметр шкалы — 50 мм, номинальный размер прибора — 2". Корпус — из электрополированной нержавеющей стали 316L или алюминия.

Конфигуратор · Шаг за шагом

Соберите 432.25 под свою задачу

Артикул собирается автоматически. Если сомневаетесь — напишите инженеру; подскажем по параметрам линии.

Шаг 1 из 5
Структура конфигурации· нажмите на выделенный сегмент — перейдём к соответствующему параметру

The unit of the main scale of a pressure gauge is the unit of measurement in which the measured pressure value is displayed. Typical units for the main scale of a pressure gauge are: - Bar (bar) - Pascal (Pa) - Kilopascal (kPa) - Pounds per square inch (psi) - Kilograms per square metre (kg/cm²) The selection of the unit for the main scale depends on the specific requirements of the application and the region. Further information can be found in the following video: <iframe width="560" height="315" src="https://www.youtube.com/embed/b70uwtUaGs8?si=FfeEgrudrktswQta" title="YouTube video player" frameborder="0" allow="accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture; web-share" referrerpolicy="strict-origin-when-cross-origin" allowfullscreen></iframe>
