232.34 1
232.34
Под заказ
WIKA · Измерение давления · Семейство 232

Манометр с трубкой Бурдона, нержавеющая сталь

Манометр с трубкой Бурдона, нержавеющая сталь, исполнение повышенной безопасности с цельной перегородкой, для применений с высокодинамическими нагрузками по давлению и вибрациями.
Диапазон
-100…200000 kPa
Точность
±0.5 % of measuring span (grade 2A)
Защита
IP65
CEUKCACRN
Цена
По запросу
Зависит от конфигурации
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Этот высококачественный манометр с трубкой Бурдона разработан специально для применения в технологической (процессной) промышленности.

Использование высококачественных материалов и прочная конструкция ориентированы на применение в химической и процессной инженерии.

Диапазоны шкалы от 0 … 10 до 0 … 30,000 psi [0 ... 0.6 до 0 ... 2,000 bar] обеспечивают требуемые измерительные диапазоны для широкого спектра применений.

WIKA изготавливает и аттестует манометр в соответствии со стандартом ASME B40.100. В качестве функции безопасности данный прибор имеет массивную перегородку с разрывной (взрывной) задней стенкой.

Для получения дополнительных допусков см. стр. 5

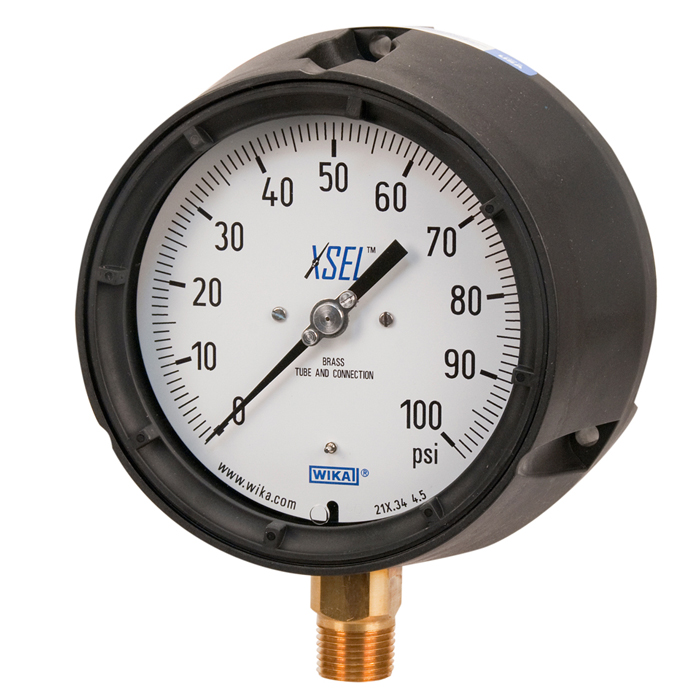

Манометр с трубкой Бурдона, модель 232.34, NS 4 ½ "

В случае отказа оператор защищён со стороны фронта, поскольку среда или компоненты могут быть выброшены только через заднюю часть корпуса. Корпус из армированного стекловолокном PBT обеспечивает необходимую жёсткость для воспроизводимых измерений даже в условиях агрессивной окружающей среды.

С моделью 233.34 заполнение корпуса в сочетании с ввернутым дросселем позволяет применять прибор в установках с высокодинамическими нагрузками по давлению и вибрациями.

QR-код на шкале позволяет легко и в долгосрочной перспективе получать через интернет информацию, специфичную для прибора, такую как серийный номер, номер заказа, сертификаты и другие данные по изделию.

Особенности

  • Отличная стабильность при циклических нагрузках и ударопрочность
  • Исполнение повышенной безопасности со сплошной перегородкой, разработанное в соответствии с требованиями и условиями испытаний ASME B 40.100
  • С заполнением корпуса (модель 233.34) для применений с высокими динамическими нагрузками давления и вибрациями
  • Диапазоны показаний от 0 … 10 до 0 … 30,000 psi [0 ... 0,6 до 0 ... 2,000 бар]
  • QR-код на шкале ведёт к информации по конкретному прибору

Вопросы и ответы

Какой диапазон измерения у этого манометра?

Диапазоны шкалы — от 0 … 10 до 0 … 30,000 psi [0 ... 0.6 до 0 ... 2,000 bar], также доступны вакуумные и мановакуумметрические диапазоны.

Какая точность у прибора?

Класс точности ±0,5 % диапазона измерения (класс 2A) по стандарту ASME B40.100.

Какие варианты присоединения к процессу доступны?

Наружная резьба G ½ B, G ¼ B, ½ NPT и ¼ NPT.

Для каких сред подходит этот манометр?

Для газообразных и жидких агрессивных сред, которые не являются высоковязкими или кристаллизующимися, в том числе в агрессивных условиях окружающей среды. Смачиваемые детали выполнены из нержавеющей стали 316L, уплотнение — NBR.

В каком диапазоне температур может работать прибор?

Температура окружающей среды: -40 … +60 °C; температура среды: -40 … +100 °C.

Какая степень защиты корпуса?

IP65.

Чем модель 233.34 отличается от модели 232.34?

Модель 233.34 имеет заполнение корпуса, что в сочетании с ввернутым дросселем позволяет применять прибор в установках с высокодинамическими нагрузками по давлению и вибрациями.

Есть ли взрывозащищённое исполнение или сертификация SIL?

В предоставленных данных взрывозащита и уровень SIL не указаны; заявлены сертификаты CE, UKCA и CRN.

Конфигуратор · Шаг за шагом

Соберите 2XX.34 под свою задачу

Артикул собирается автоматически. Если сомневаетесь — напишите инженеру; подскажем по параметрам линии.

Шаг 1 из 1
Структура конфигурации· нажмите на выделенный сегмент — перейдём к соответствующему параметру

A process connection is the connection point between the measuring instrument and the measuring location. The medium enters the respective measuring instrument via the process connection. The process connection is therefore a wetted part. The most-common process connections for pressure gauges are threaded connections defined in accordance with particular standards. Common process connections are shown below as examples in stainless steel.

Process Connector Options

Depending on the medium, some of the process connections are also available with special coatings or special materials. It must always be ensured that the material of the process connection is compatible with the medium or is corrosion-resistant.

Ваша конфигурация
  • Гидрозаполнение корпусабез
  • Единицы шкалыбар
  • Диапазон измеренийизбыточное давление
  • Диапазон шкалы0...0,6 бар
  • Единицы 2-й шкалы или спец. шкалыбез
  • Присоединение к процессу—
  • Положение присоединениярадиальное
  • Крепежный фланец/скобабез
  • Стеклоакриловое (PMMA)
  • Дроссельнержавеющая сталь, D 0,6
  • Специальные конструктивные особенностиБез
