WIKA · Измерение давления · Семейство 232

Манометр с трубкой Бурдона, нержавеющая сталь

Манометр с трубкой Бурдона, нержавеющая сталь, для промышленности, исполнение по безопасности с цельной перегородкой
Диапазон
-100…160000 kPa
Точность
1.0
Защита
IP65
CENACEDNVKBACPAEACMChSEN 837-1ASME B40.100Ex h IIC T6...T1 Gb XEx h IIIC T85°C...T450°C Db X
Цена
По запросу
Зависит от конфигурации
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Этот высококачественный манометр с трубкой Бурдона разработан специально для повышенных требований по безопасности в процессной промышленности.

Применение высококачественных материалов из нержавеющей стали и прочная конструкция ориентированы на применение в химической и процессной технике. Таким образом, прибор подходит для жидких и газообразных сред, в том числе в агрессивных условиях.

Диапазоны шкалы 0 … 0,6 до 0 … 1,600 bar [0 ... 10 до 0 ... 20,000 psi] обеспечивают требуемые измерительные диапазоны для широкого спектра применений.

Для получения дополнительных допусков см. стр. 6

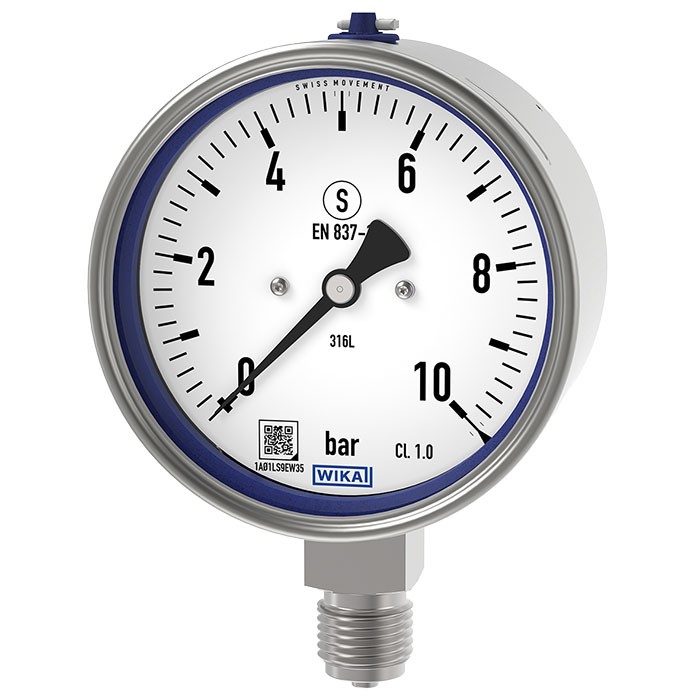

Манометр с трубкой Бурдона, модель 232.30, NS 100 [4 " ]

WIKA изготавливает и аттестует манометр в соответствии со стандартами EN 837-1 и ASME B40.100. Данная версия по безопасности состоит из небьющегося окна, сплошной разделительной стенки между измерительной системой и шкалой, а также из предохранительного выбросного элемента (blow-out back). В случае отказа оператор защищён со стороны фронта, поскольку среда или компоненты могут быть выброшены только через заднюю часть корпуса.

QR-код на шкале позволяет легко и в долгосрочной перспективе получать через интернет информацию, специфичную для прибора, такую как серийный номер, номер заказа, сертификаты и другие данные по изделию.

Особенности

  • Исполнение повышенной безопасности со сплошной перегородкой (Solidfront), разработанное в соответствии с требованиями EN 837-1 и ASME B40.100
  • Отличная стабильность при циклических нагрузках и ударопрочность
  • С заполнением корпуса (модель 233.30) для применений с высокими динамическими нагрузками по давлению и вибрациями
  • Версия EMICOgauge для предотвращения неконтролируемых выбросов
  • QR-код на шкале ведёт к информации по конкретному прибору

Вопросы и ответы

Какой диапазон измерения у этого манометра?

Шкалы от 0 … 0,6 до 0 … 1 600 bar (также доступны шкалы в MPa, kPa, psi и kg/cm²), включая комбинированные диапазоны с вакуумметрической частью, например −1 … 9 bar.

Какой класс точности у прибора?

Класс точности 1.0 согласно EN 837-1 и ASME B40.100.

Какие варианты присоединения к процессу доступны?

Наружная резьба: G ⅛ B, G ¼ B, G ½ B, M12 x 1.5, M20 x 1.5, R ¼, R ½, ¼ NPT, ½ NPT.

Для каких сред подходит манометр?

Для газообразных и жидких агрессивных сред, которые не являются высоковязкими или кристаллизующимися; смачиваемые части выполнены из нержавеющей стали 1.4404 (316L), уплотнения — FKM или PEEK.

В каком диапазоне температур может работать прибор?

Температура среды: −40 … +200 °C; температура окружающей среды: −40 … +60 °C.

Есть ли взрывозащищённое исполнение?

Да: Ex h IIC T6...T1 Gb X и Ex h IIIC T85°C...T450°C Db X.

Чем модель 232.30 отличается от модели 233.30?

Модель 233.30 имеет заполнение корпуса и предназначена для применений с высокими динамическими нагрузками по давлению и вибрациями; обе версии выполнены в исполнении по безопасности с цельной перегородкой.

Что даёт исполнение по безопасности Solidfront?

Оно включает небьющееся окно, сплошную перегородку между измерительной системой и шкалой и предохранительный выбросный элемент (blow-out back): при отказе оператор защищён со стороны фронта, так как среда или компоненты могут быть выброшены только через заднюю часть корпуса.

Идентификация
Модель232.30
Серия232
ПодтипMechanical pressure gauge
Измерительный диапазон
Диапазон давления0…0.6 bar · 0…1.6 bar · 0…2.5 bar · 0…4 bar · 0…6 bar · 0…10 bar · 0…16 bar · 0…25 bar · 0…1600 bar · 0…0.1 MPa · 0…0.16 MPa · 0…0.25 MPa · 0…0.4 MPa · 0…0.6 MPa · 0…1 MPa · 0…1.6 MPa · 0…2.5 MPa · 0…100 kPa · 0…160 kPa · 0…250 kPa · 0…400 kPa · 0…600 kPa · 0…1000 kPa · 0…1600 kPa · 0…2500 kPa · 0…15 psi · 0…30 psi · 0…60 psi · 0…100 psi · 0…160 psi · 0…200 psi · 0…300 psi · 0…400 psi · 0…600 psi · 0…800 psi · -1…0 bar · -1…9 bar · -1…0.6 bar · -1…15 bar · -1…1.5 bar · -1…24 bar · -1…3 bar · -100…0 kPa · -100…900 kPa · -100…60 kPa · -100…1500 kPa · -100…150 kPa · -100…2400 kPa · -100…300 kPa · -30…0 inHg · -30…160 inHg · -30…30 inHg · -30…200 inHg · -30…60 inHg · -30…300 inHg · 0…1000 psi · 0…20000 psi · -0.1…0 MPa · -0.1…0.9 MPa · -0.1…0.06 MPa · -0.1…1.5 MPa · -0.1…0.15 MPa · -0.1…2.4 MPa · -0.1…0.3 MPa · 0…1 bar · 0…40 bar · 0…60 bar · 0…100 bar · 0…160 bar · 0…250 bar · 0…400 bar · 0…600 bar · 0…1000 bar · 0…60 kPa · 0…10 psi · 0…0.06 MPa · 0…0.6 kg/cm² · 0…1 kg/cm² · 0…1.6 kg/cm² · 0…2.5 kg/cm² · 0…4 kg/cm² · 0…6 kg/cm² · 0…10 kg/cm² · 0…16 kg/cm² · 0…25 kg/cm² · -60…0 kPa · -30…15 inHg · -1…5 bar · -100…500 kPa · -30…100 inHg · 0…4 MPa · 0…6 MPa · 0…10 MPa · 0…16 MPa · 0…25 MPa · 0…40 MPa · 0…60 MPa · 0…100 MPa · 0…160 MPa · 0…4000 kPa · 0…6000 kPa · 0…10000 kPa · 0…16000 kPa · 0…25000 kPa · 0…40000 kPa · 0…60000 kPa · 0…100000 kPa · 0…160000 kPa · 0…40 kg/cm² · 0…60 kg/cm² · 0…100 kg/cm² · 0…160 kg/cm² · 0…250 kg/cm² · 0…400 kg/cm² · 0…600 kg/cm² · 0…1000 kg/cm² · 0…1600 kg/cm²
Точность измерения
Класс точности1.0
Стандарт точностиEN 837-1, ASME B40.100
Технологические условия
Технологическое присоединение
G ⅛ BG ¼ BG ½ BM12 x 1.5M20 x 1.5R ¼R ½¼ NPT½ NPTG⅛B, male threadG¼B, male threadG½B, male threadM12 x 1.5, male threadM20 x 1.5, male threadR ¼, male threadR ½, male thread¼NPT, male thread½NPT, male thread
Темп. процесса−40…+200 °C
Материалы
Материал корпусаStainless steel 1.4301 (304), Stainless steel 1.4571 (316 Ti)
Материал смачиваемых частейStainless steel 1.4404 (316L)
Материал уплотненияFKM, PEEK
Условия эксплуатации
Темп. окружающей среды−40…+60 °C
Степень защиты IPIP65
Вес0.65 kg
Сертификаты и одобрения
Сертификаты
CENACEDNVKBACPAEACMChSEN 837-1ASME B40.100
Взрывозащита
Ex h IIC T6...T1 Gb XEx h IIIC T85°C...T450°C Db X
Дополнительные характеристики
Диаметр шкалы100 mm
Языки datasheetEN
Таблицы из даташита
Basic information
Standard■ EN 837-1 ■ ASME B40.100
For information on the 'Selection, installation, handling and operation of pressure gauges', see Technical information IN 00.05.
Further version■ Oil- and grease-free for oxygen ■ Per NACE 1) MR0175 / ISO 15156, use in H₂S-containing environments in oil and gas production ■ With pre-volume deflagration flame arrester 2) for connection to zone 0 (EPL Ga); model 910.21; see data sheet AC 91.02 ■ Monel version; models 262 and 263; see data sheet PM02.33 ■ EMICOgauge, to avoid fugitive emissions; instrument hook-up with instrumentation valves, see page 11
Nominal size (NS)■ Ø63 mm[2 ½"] ■ Ø100 mm[4"] ■ Ø160 mm[6"]
Connection location■ Lower mount (radial) ■ Lower back mount 3)
WindowLaminated safety glass (NS 63 [2 ½"]: Polycarbonate)
Case
DesignSafety level 'S3' per EN 837-1 With solid baffle wall and blow-out back Scale ranges ≤ 0 ... 16 bar [≤ 0 ... 300 psi] with compensating valve to vent and reseal case
Material■ Stainless steel 1.4301 (304) ■ Stainless steel 1.4571 (316 Ti)
RingBayonet ring, stainless steel
Mounting■ Without ■ Panel mounting flange, stainless steel ■ Panel mounting flange, polished stainless steel ■ Surface mounting lugs on the back, stainless steel
Case filling (model 233.30)■ Without ■ Glycerine ■ Glycerine-water mixture for NS 100 [4"] and 160 [6"] with scale range ≤ 0 ... 2.5 bar [≤ 0 ... 40 psi] or for NS 63 [2 ½"] with scale range ≤ 0 ... 4 bar [≤ 0 ... 60 psi] ■ Silicone oil
Movement■ Stainless steel ■ everlast ® version
Measuring element
Type of measuring elementBourdon tube, C-type or helical type
MaterialStainless steel 1.4404 (316L)
Leak tightness■ Helium tested, leakage rate: < 5∙10 -3 mbar l/s ■ Helium tested, leakage rate: < 1∙10 -6 mbar l/s
Accuracy specifications
Accuracy class
NS 63 [2 ½"]EN 837-1Class 1.6
ASME B40.100±2 %of measuring span (grade A)
NS 100 [4"], 160 [6"]EN 837-1Class 1.0
ASME B40.100±1 %of measuring span (grade 1A)
Temperature errorOn deviation from the reference conditions at the measuring system: ≤ ±0.4 %per 10 °C [≤ ±0.4 %per 18 °F] of full scale value
Reference conditions
Ambient temperature+20 °C [68 °F]
bar
0 ... 0.6 1)0 ... 40
0 ... 10 ... 60
0 ... 1.60 ... 100
0 ... 2.50 ... 160
0 ... 40 ... 250
0 ... 60 ... 400
0 ... 100 ... 600
0 ... 160 ... 1,000
0 ... 250 ... 1,600 1)
Смотреть все (20)
kPa
0 ... 60 1)0 ... 4,000
0 ... 1000 ... 6,000
0 ... 1600 ... 10,000
0 ... 2500 ... 16,000
0 ... 4000 ... 25,000
0 ... 6000 ... 40,000
0 ... 1,0000 ... 60,000
0 ... 1,6000 ... 100,000
0 ... 2,5000 ... 160,000 1)
psi
0 ... 10 1)0 ... 1,000
0 ... 150 ... 1,500
0 ... 300 ... 2,000
0 ... 600 ... 3,000
0 ... 1000 ... 4,000
0 ... 1600 ... 5,000
0 ... 2000 ... 6,000
0 ... 3000 ... 7,500
0 ... 4000 ... 10,000
0 ... 6000 ... 15,000
0 ... 8000 ... 20,000 1)
kg/cm 2
0 ... 0.6 1)0 ... 40
0 ... 10 ... 60
0 ... 1.60 ... 100
0 ... 2.50 ... 160
0 ... 40 ... 250
0 ... 60 ... 400
0 ... 100 ... 600
0 ... 160 ... 1,000
0 ... 250 ... 1,600 1)
MPa
0 ... 0.06 1)0 ... 4
0 ... 0.10 ... 6
0 ... 0.160 ... 10
0 ... 0.250 ... 16
0 ... 0.40 ... 25
0 ... 0.60 ... 40
0 ... 10 ... 60
0 ... 1.60 ... 100
0 ... 2.50 ... 160 1)
bar
-0.6 ... 0 1)-1 ...+5
-1 ... 0-1 ...+9
-1 ... +0.6-1 ...+15
-1 ... +1.5-1 ...+24
-1 ...+3-
kPa
-60 ... 0 1)-100 ...+500
-100 ... 0-100 ...+900
-100 ...+60-100 ... +1,500
-100 ...+150-100 ... +2,400
-100 ...+300-
Further details on: scale ranges
Unit■ bar ■ psi ■ kg/cm² ■ kPa ■ MPa
Increased overload safety■ Without ■ 2-fold ■ 3-fold ■ 4-fold ■ 5-fold
Vacuum resistance■ Without ■ Vacuum-resistant to -1 bar
Dial
Scale colourBlack
MaterialAluminium
Customer-specific version■ Without ■ With temperature scale for refrigerant, e.g. for NH3:R 717
Pointer
Instrument pointerAluminium, black
Mark pointer/drag pointer■ Without ■ Red mark pointer on dial, fixed ■ Red mark pointer on window, adjustable ■ Mark pointer on bayonet ring, adjustable ■ Red drag pointer on window, adjustable
Pointer stop pin■ Without ■ At zero point (only for NS 63 [2 ½"]) ■ At 6 o&#x27;clock (only for NS 100 [4"], 160 [6"])
MPa
-0.06 ... 0 1)-0.1 ... +0.5
-0.1 ... 0-0.1 ... +0.9
-0.1 ... +0.06-0.1 ... +1.5
-0.1 ... +0.15-0.1 ... +2.4
-0.1 ... +0.3-
psi
-30 inHg ... 0-30 inHg ...+100
-30 inHg ...+15-30 inHg ...+160
-30 inHg ...+30-30 inHg ...+200
-30 inHg ...+60-30 inHg ...+300
Process connection
Standard■ EN 837-1 ■ ISO 7 ■ ANSI/B1.20.1
Size
EN 837-1■ G⅛B,male thread ■ G¼B,male thread ■ G½B,male thread ■ M12 x 1.5, male thread ■ M20 x 1.5, male thread
ISO 7■ R ¼, male thread ■ R ½, male thread
ANSI/B1.20.1■ ¼NPT, male thread ■ ½NPT, male thread
Restrictor■ Without ■ ∅0.6 mm[0.024"], stainless steel ■ ∅0.3 mm[0.012"], stainless steel
Material (wetted)
Process connectionStainless steel 1.4404 (316L)
Bourdon tubeStainless steel 1.4404 (316L)
Operating conditions
Medium temperature
Unfilled instruments-40 ...+200 °C [-40 ...+392 °F]
Instruments with glycerine filling-20 ...+100 °C [-4 ...+212 °F]
Instruments with silicone oil filling-40 ...+100 °C [-40 ...+212 °F]
Ambient temperature
Unfilled instruments or with silicone oil filling-40 ...+60 °C [-40 ...+140 °F]
Instruments with glycerine filling-20 ...+60 °C [-4 ...+140 °F]
Pressure limitation
NS 63 [2 ½"]Steady3/4 x full scale value
Fluctuating2/3 x full scale value
Short timeFull scale value
NS 100 [4"], 160 [6"]SteadyFull scale value
Fluctuating0.9 x full scale value
Short time1.3 x full scale value
Ingress protection per IEC/EN 60529■ IP65 ■ IP66
LogoDescriptionRegion
EU declaration of conformity Pressure equipment directive PS > 200 bar, module A, pressure accessoryEuropean Union
-CRN Safety (e.g. electr. safety, overpressure, ...) For scale ranges ≤ 1,000 barCanada
LogoDescriptionRegion
EU declaration of conformity ATEX directive Hazardous areas - Ex h Gas II 2G Ex h IIC T6 ...T1 Gb X Dust II 2D Ex h IIIC T85°C ...T450°C Db XEuropean Union
EAC Hazardous areasEurasian Economic Community
PAC Kazakhstan Metrology, measurement technologyKazakhstan
-MChS Permission for commissioningKazakhstan
-PAC Ukraine Metrology, measurement technologyUkraine
PAC Uzbekistan Metrology, measurement technologyUzbekistan
-CPA Metrology, measurement technologyChina
DNV Ships, shipbuilding (e.g. offshore)International
-KBA 1) AutomotiveInternational
Hydrogen-powered motor vehicles - (EC) no. 79/2009 and (EU) no. 406/2010
Components for motor vehicles using natural gas (CNG/LNG) - UN no.R 110
LogoDescription
-Pressure Equipment Directive (PED) for maximum allowable pressure PS ≤ 200 bar
-Suitability for oxygen applications
-Suitability of wetted materials for drinking water in accordance with the European 4MS initiative
-Suitability of wetted materials for contact with food in accordance with European regulation (EC) no. 1935/2004
-Suitability of wetted materials for hydrogen
-Wetted materials free from substances of animal origin (ADI-free and therefore TSE/BSE-free)
-Emission protection in accordance with TA-Luft (VDI 2440) 1)
Certificates
Certificates■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. material proof for wetted metal parts, indication accuracy) ■ PCA calibration certificate, traceable and accredited in accordance with ISO/IEC 17025 ■ Calibration certificate by a national accreditation body, traceable and accredited in accordance with ISO/IEC 17025 on request
Recommended calibration interval1 year (dependent on conditions of use)
Patent numberDescription
US Design D1051747S, CPC CN 01677074, DE Design 402022100171, EU Design 402022100171, IR Design DM/222416, EU 3D trademark 018659564Design patentWIKA blue identity
