Манометр с трубкой Бурдона, нержавеющая сталь
Описание
Компактный манометр с трубкой Бурдона модели 131.11 изготовлен с корпусом и контактирующими с измеряемой средой деталями из нержавеющей стали.
Модульная конструкция позволяет выполнять множество комбинаций технологических присоединений, номинальных размеров и диапазонов шкал. Благодаря такому разнообразию прибор подходит для применения в широком спектре задач в промышленности.
Прибор часто используется в качестве индикатора аварийного состояния на газовых баллонах. Благодаря компактной конструкции и умеренным затратам на приобретение манометр также подходит для применения в машиностроении и при строительстве установок.
Для получения дополнительных допусков см. стр. 5

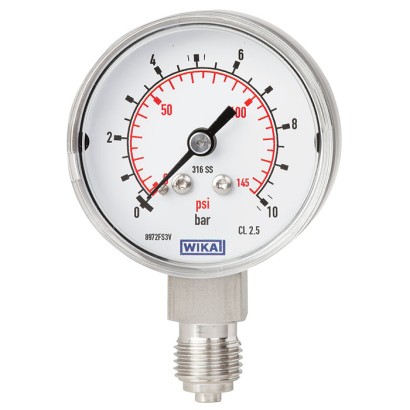

Манометр с трубкой Бурдона модели 131.11.050 с двойной шкалой bar/psi
Благодаря применению высококачественных материалов из нержавеющей стали и прочной конструкции прибор подходит для жидких и газообразных сред, в том числе в агрессивных условиях.
Для монтажа в щитах управления манометры могут быть оснащены фланцем для поверхностного монтажа или треугольным профильным кольцом и монтажным кронштейном.
Особенности
- Корпус и детали, контактирующие со средой, из нержавеющей стали
- Исполнение по EN 837-1 или ASME B40.100
- Экономичность и надёжность
- Диапазоны шкалы от 0 ... 1 до 0 … 1 000 бар [0 ... 15 до 0 ... 15 000 psi]
Вопросы и ответы
Какой диапазон давления охватывает манометр 131.11?
Диапазоны шкал — от 0 … 1 до 0 … 1 000 бар (0 … 15 до 0 … 15 000 psi), включая вакуумметрические и комбинированные диапазоны (например, −1 … 0 бар). Доступны также шкалы в MPa, kPa и inHg.
Какая точность у прибора?
Класс точности 2.5 по стандарту EN 837-1.
Чем можно присоединить манометр к процессу?
Наружной резьбой G ⅛ B, G ¼ B, M14 x 1.5, ⅛ NPT, ¼ NPT, R ⅛ или R ¼ — модульная конструкция позволяет выбирать комбинацию присоединения, номинального размера и диапазона шкалы.
С какими средами совместим прибор?
С газообразными и жидкими агрессивными средами, не являющимися высоковязкими или кристаллизующимися. Контактирующие со средой детали — из нержавеющей стали, включая варианты 1.4571 (316Ti) и 1.4404 (316L).
В каком температурном диапазоне может работать манометр?
Температура окружающей среды — от −40 до +60 °C, температура измеряемой среды — от −40 до +100 °C.
Есть ли взрывозащищённое исполнение?
Да: Ex h IIC T6 … T1 Gb X, Ex h IIIC T85 °C … T100 °C Db X, а также ATEX. Прибор имеет сертификаты CE и CRN.
Чем модель 131.11 отличается от других моделей серии 131?
131.11 — это компактная версия с номинальными размерами NS 40 [1 ½"], 50 [2"] и 63 [2 ½"], корпусом и контактирующими со средой деталями из нержавеющей стали, при этом экономичная и надёжная.
Подходит ли прибор для монтажа в щитах управления?
Да: для монтажа в щитах управления манометры могут быть оснащены фланцем для поверхностного монтажа либо треугольным профильным кольцом и монтажным кронштейном.
Соберите 131.11 под свою задачу
Артикул собирается автоматически. Если сомневаетесь — напишите инженеру; подскажем по параметрам линии.
- Номинальный размер040 мм
- Единицы шкалыбар
- Диапазон измеренийизбыточное давление
- Диапазон шкалы0...1 бар
- Единицы 2-й шкалы или спец. шкалыбез
- присоединение к процессу—
- Положение присоединения—
- Крепежный элемент/скобабез
- Кольцо на корпусебез
- СтеклоПоликарбонат
- Дроссельбез
- Специальные конструктивные особенностиБез
- Взрывозащита—
- Тип взрывозащиты—
- Тип опасной зоны—
Завершите конфигурацию
Выберите все параметры, чтобы отправить запрос.
| Модель | 131.11 |
| Серия | 131 |
| Подтип | Compact version |
| Диапазон давления | 0…1 bar · 0…1.6 bar · 0…2 bar · 0…2.5 bar · 0…4 bar · 0…6 bar · 0…7 bar · 0…10 bar · 0…14 bar · 0…16 bar · 0…20 bar · 0…25 bar · 0…30 bar · 0…100 bar · 0…160 bar · 0…200 bar · 0…250 bar · 0…400 bar · 0…600 bar · 0…700 bar · 0…1000 bar · 0…0.1 MPa · 0…0.16 MPa · 0…0.2 MPa · 0…0.25 MPa · 0…0.4 MPa · 0…0.6 MPa · 0…0.7 MPa · 0…1 MPa · 0…1.4 MPa · 0…1.6 MPa · 0…2 MPa · 0…2.5 MPa · 0…3 MPa · 0…100 kPa · 0…160 kPa · 0…200 kPa · 0…250 kPa · 0…300 kPa · 0…400 kPa · 0…600 kPa · 0…700 kPa · 0…800 kPa · 0…1000 kPa · 0…1400 kPa · 0…1600 kPa · 0…2500 kPa · 0…3000 kPa · 0…15 psi · 0…30 psi · 0…60 psi · 0…800 psi · 0…1000 psi · 0…1500 psi · 0…2000 psi · 0…3000 psi · 0…4000 psi · 0…5000 psi · 0…6000 psi · 0…10000 psi · 0…15000 psi · -1…0 bar · -1…0.6 bar · -1…1 bar · -1…1.5 bar · -1…3 bar · -1…5 bar · -30…0 inHg · -30…100 inHg · -30…160 inHg · -30…200 inHg · -30…300 inHg · -0.1…0 MPa · -0.1…0.5 MPa · -0.1…0.06 MPa · -0.1…0.7 MPa · -0.1…0.1 MPa · -0.1…0.9 MPa · -0.1…0.15 MPa · -0.1…1 MPa · -0.1…0.2 MPa · -0.1…1.5 MPa · -0.1…0.3 MPa · -0.1…2.4 MPa · -0.1…0.4 MPa · -0.1…3 MPa · 0…7000 psi · 0…8000 psi · -100…0 kPa · -100…60 kPa · -100…100 kPa · -100…150 kPa · -100…200 kPa · -100…500 kPa · -1…0 psi · -1…7 psi · -1…9 psi · -1…10 psi · -1…15 psi · -1…25 psi · -1…30 psi · 0…40 bar · 0…60 bar · 0…70 bar · 0…140 bar · 0…7500 psi · -1…7 bar · -1…9 bar · -1…10 bar · -1…15 bar · -1…25 bar · -1…30 bar · -30…15 inHg · -30…30 inHg · -30…60 inHg · 0…4 MPa · 0…6 MPa · 0…7 MPa · 0…10 MPa · 0…14 MPa · 0…16 MPa · 0…20 MPa · 0…25 MPa · 0…31.5 MPa · 0…40 MPa · 0…60 MPa · 0…70 MPa · 0…100 MPa · 0…4000 kPa · 0…6000 kPa · 0…7000 kPa · 0…8000 kPa · 0…10000 kPa · 0…14000 kPa · 0…16000 kPa · 0…20000 kPa · 0…25000 kPa · 0…40000 kPa · 0…60000 kPa · 0…70000 kPa · 0…80000 kPa · 0…100000 kPa |
| Класс точности | 2.5 |
| Стандарт точности | EN 837-1 |
| Технологическое присоединение | G ¼ B, male threadG ⅛ B, male threadM14 x 1.5, male thread¼ NPT, male thread⅛ NPT, male threadR ¼, male threadR ⅛, male threadG1/8B1/8NPTG1/4B1/4NPT |
| Темп. процесса | −40…+100 °C |
| Материал корпуса | Stainless steel |
| Материал смачиваемых частей | Stainless steel 1.4571 (316Ti), Stainless steel 1.4404 (316L), Stainless steel |
| Темп. окружающей среды | −40…+60 °C |
| Степень защиты IP | IP54 |
| Вес | 0.05 kg |
| Сертификаты | CECRN |
| Взрывозащита | Ex h IIC T6 ... T1 Gb XEx h IIIC T85°C ... T100°C Db XATEX |
| Диаметр шкалы | 40 mm |
| Языки datasheet | EN, DE |
| bar | |
|---|---|
| 0 ... 1 | 0 ... 40 |
| 0 ... 1.6 | 0 ... 60 |
| 0 ... 2 | 0 ... 70 |
| 0 ... 2.5 | 0 ... 100 |
| 0 ... 4 | 0 ... 140 |
| 0 ... 6 | 0 ... 160 |
| 0 ... 7 | 0 ... 200 |
| 0 ... 10 | 0 ... 250 |
| 0 ... 14 | 0 ... 315 |
| 0 ... 16 | 0 ... 400 |
| 0 ... 20 | 0 ... 600 |
| 0 ... 25 | 0 ... 700 1) |
| 0 ... 30 | 0 ... 1,000 1) |
| kPa | |
|---|---|
| 0 ... 100 | 0 ... 4,000 |
| 0 ... 160 | 0 ... 6,000 |
| 0 ... 200 | 0 ... 7,000 |
| 0 ... 250 | 0 ... 8,000 |
| 0 ... 300 | 0 ... 10,000 |
| 0 ... 400 | 0 ... 14,000 |
| 0 ... 600 | 0 ... 16,000 |
| 0 ... 700 | 0 ... 20,000 |
| 0 ... 800 | 0 ... 25,000 |
| 0 ... 1,000 | 0 ... 40,000 |
| 0 ... 1,400 | 0 ... 60,000 |
| 0 ... 1,600 | 0 ... 70,000 1) |
| 0 ... 2,500 | 0 ... 80,000 1) |
| 0 ... 3,000 | 0 ... 100,000 1) |
| bar | |
|---|---|
| -1 ... 0 | -1 ...+7 |
| -1 ... +0.6 | -1 ...+9 |
| -1 ...+1 | -1 ...+10 |
| -1 ... +1.5 | -1 ...+15 |
| -1 ...+3 | -1 ...+25 |
| -1 ...+5 | -1 ...+30 |
| kPa | |
|---|---|
| -100 ... 0 | -100 ...+700 |
| -100 ...+60 | -100 ...+900 |
| -100 ...+100 | -100 ... +1,000 |
| -100 ...+150 | -100 ... +1,500 |
| -100 ...+200 | -100 ... +2,400 |
| -100 ...+500 | -100 ... +3,000 |
Смотреть все (14)
| psi | |
|---|---|
| 0 ... 15 | 0 ... 800 |
| 0 ... 30 | 0 ... 1,000 |
| 0 ... 60 | 0 ... 1,500 |
| 0 ... 100 | 0 ... 2,000 |
| 0 ... 150 | 0 ... 3,000 |
| 0 ... 160 | 0 ... 4,000 |
| 0 ... 200 | 0 ... 5,000 |
| 0 ... 250 | 0 ... 6,000 |
| 0 ... 300 | 0 ... 7,500 |
| 0 ... 400 | 0 ... 10,000 1) |
| 0 ... 500 | 0 ... 15,000 1) |
| 0 ... 600 | - |
| MPa | |
|---|---|
| 0 ... 0.1 | 0 ... 4 |
| 0 ... 0.16 | 0 ... 6 |
| 0 ... 0.20 | 0 ... 7 |
| 0 ... 0.25 | 0 ... 10 |
| 0 ... 0.4 | 0 ... 14 |
| 0 ... 0.6 | 0 ... 16 |
| 0 ... 0.7 | 0 ... 20 |
| 0 ... 1.0 | 0 ... 25 |
| 0 ... 1.4 | 0 ... 31.5 |
| 0 ... 1.6 | 0 ... 40 |
| 0 ... 2 | 0 ... 60 |
| 0 ... 2.5 | 0 ... 70 1) |
| 0 ... 3 | 0 ... 100 1) |
| -30 inHg ... 0 | -30 inHg ...+100 |
|---|---|
| -30 inHg ...+15 | -30 inHg ...+160 |
| -30 inHg ...+30 | -30 inHg ...+200 |
| -30 inHg ...+60 | -30 inHg ...+300 |
| -0.1 ... 0 | -0.1 ... +0.5 |
|---|---|
| -0.1 ... +0.06 | -0.1 ... +0.7 |
| -0.1 ... +0.1 | -0.1 ... +0.9 |
| -0.1 ... +0.15 | -0.1 ...+1 |
| -0.1 ... +0.2 | -0.1 ... +1.5 |
| -0.1 ... +0.3 | -0.1 ... +2.4 |
| -0.1 ... +0.4 | -0.1 ...+3 |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity Pressure equipment directive PS > 200 bar, module A, pressure accessory | European Union | |
| - | CRN Safety (e.g. electr. safety, overpressure, ...) For scale ranges ≤ 1,000 bar | Canada |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity ATEX directive Hazardous areas - Ex h Gas II 2G Ex h IIC T6 ...T1 Gb X Dust II 2D Ex h IIIC T85°C ...T100°C Db X | European Union | |
| PAC Kazakhstan Metrology, measurement technology | Kazakhstan | |
| - | MChS Permission for commissioning | Kazakhstan |
| PAC Ukraine Metrology, measurement technology | Ukraine | |
| PAC Uzbekistan Metrology, measurement technology | Uzbekistan | |
| - | PAC China Metrology, measurement technology | China |
| - | KBA 2) Automotive | International |
| Logo | Description |
|---|---|
| - | Pressure equipment directive (PED) for maximum allowable pressure PS ≤ 200 bar |
| - | Suitability of wetted materials for drinking water in accordance with the European 4MS initiative |
| Certificates | ■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. indication accuracy) |
|---|---|
| Recommended calibration interval | 1 year (dependent on conditions of use) |
| NS | G 1) | Dimensions in mm[in] | Weight in kg [lb] | ||||
|---|---|---|---|---|---|---|---|
| D | h ±1 [0.04] | a | b ±1 [0.04] | SW | |||
| 40 [1.5"] | G⅛B,⅛NPT | 39 [1.54] | 36 [1.42] | 9 [0.35] | 25 [0.98] | 14 [0.55] | 0.05 [0.11] |
| G¼B,¼NPT | 39 [1.54] | 39 [1.54] | 9 [0.35] | 25 [0.98] | 14 [0.55] | 0.05 [0.11] | |
| 50 [2"] | G⅛B,⅛NPT | 49 [1.93] | 44 [1.73] | 9 [0.35] | 29 [1.41] | 14 [0.55] | 0.09 [0.2] |
| G¼B,¼NPT | 49 [1.93] | 47 [1.85] | 9 [0.35] | 29 [1.41] | 14 [0.55] | 0.09 [0.2] | |
| 63 [2 ½"] | G⅛B,⅛NPT | 62 [2.44] | 51 [2.01] | 10 [0.39] | 28 [1.1] | 14 [0.55] | 0.12 [0.26] |
| G¼B,¼NPT | 62 [2.44] | 54 [2.13] | 10 [0.39] | 28 [1.1] | 14 [0.55] | 0.12 [0.26] |
| NS | G 1) | Dimensions in mm[in] | Weight in kg [lb] | |||
|---|---|---|---|---|---|---|
| D | b2 | b ±1 [0.04] | SW | |||
| 40 [1.5"] | G⅛B,⅛NPT | 39 [1.54] | 52.5 [2.07] | 27.5 [1.09] | 14 [0.55] | 0.05 [0.11] |
| G¼B,¼NPT | 39 [1.54] | 52.5 [2.07] | 27.5 [1.09] | 14 [0.55] | 0.05 [0.11] | |
| 50 [2"] | G⅛B,⅛NPT | 49 [1.93] | 53.5 [2.11] | 29 [1.14] | 14 [0.55] | 0.09 [0.2] |
| G¼B,¼NPT | 49 [1.93] | 53.5 [2.11] | 29 [1.14] | 14 [0.55] | 0.09 [0.2] | |
| 63 [2 ½"] | G⅛B,⅛NPT | 62 [2.44] | 53.5 [2.11] | 28 [1.1] | 14 [0.55] | 0.12 [0.26] |
| G¼B,¼NPT | 62 [2.44] | 53.5 [2.11] | 28 [1.1] | 14 [0.55] | 0.12 [0.26] |
