תא עומס נקודתי בודד
תיאור
תאי העומס בנקודת עומס אחת מדגם F4885 הם סדרה של תאי עומס בנקודת עומס אחת מאלומיניום המתאימים למגוון רחב של יישומים. הודות לגאומטריה סטנדרטית ולעיצוב פשוט, ניתן להתקינם בקלות בכל סוגי מאזניים.
תאי העומס מדגם F4885 מותאמים לדרישות הייחודיות של בודקי משקל (Checkweighers) וכוללים זמן התייצבות קצר במיוחד, כך שניתן לקבוע את משקל המוצרים הנמדדים במהירות האפשרית.
תאי העומס מתאימים גם לשימוש בתחומים כגון תעשייה, מסחר, רפואה ומחקר.

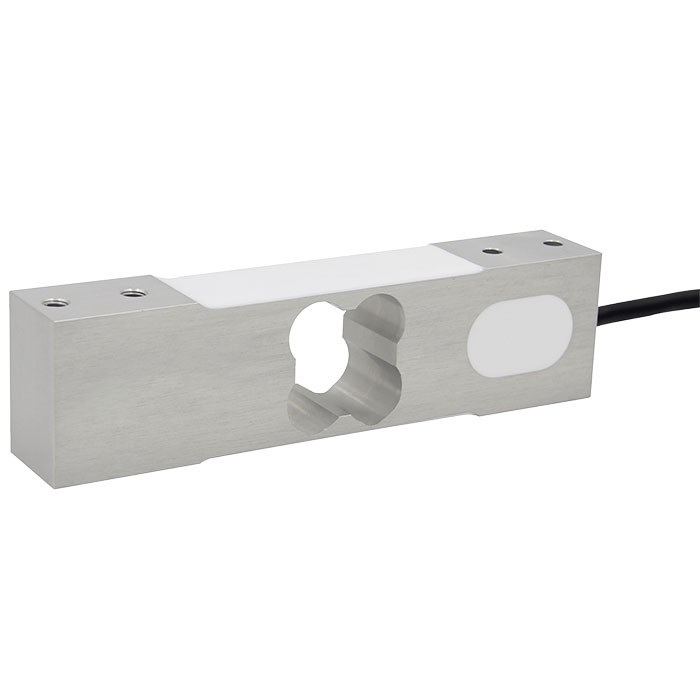

תא עומס, דגם F4885
תאי העומס בנקודת עומס אחת מדגם F4885 כוללים גם דיוק גבוה ומגיבים במהירות. הם גם אינם רגישים לעומסים צידיים ולעומסים בפינות.
תאי העומס קלים לטיפול הודות להכנסת הכוח הפשוטה שלהם. זו מתבצעת בניצב לגאומטריה.
תכונות מיוחדות
- טווחי מדידה 0 ... 1 kg עד 0 ... 200 kg [0 ... 2.2 lbs עד 0 ... 441 lbs]
- תא משקל עשוי אלומיניום
- דיוק גבוה (חיבור 6-חוטי), תגובה מהירה, זמן התייצבות קצר
- חסין לעומס רוחבי ולעומס פינתי
- עיצוב פשוט, התקנה קלה
שאלות ותשובות
מהו טווח המדידה של תא העומס F4885?
הטווחים נעים מ-0 ... 1 kg ועד 0 ... 200 kg (0 ... 2.2 lbs עד 0 ... 441 lbs), עם טווחי ביניים כגון 3, 5, 7, 10, 15, 20, 50, 75, 100, 150 ו-200 kg.
מהי דיוק המדידה?
דיוק המדידה הוא ±0.02 % Fnom, עם חיבור 6-חוטי לדיוק גבוה.
מהו אות הפלט של תא העומס?
אות הפלט הוא 2.0 ±0.2 mV/V.
מהן טמפרטורות ההפעלה?
טמפרטורת הסביבה: -20 … +65 °C; טמפרטורת התהליך: -10 … +40 °C.
מהי דרגת ההגנה מפני חדירה?
דרגת ההגנה היא IP67.
מהם האישורים של הדגם?
הדגם מאושר RoHS, UKCA ו-EAC. אין אישור אזורים מסוכנים (Ex) לדגם זה.
מה מייחד את F4885 לעומת דגמים אחרים?
ה-F4885 מותאם במיוחד לדרישות בודקי המשקל (Checkweighers): זמן התייצבות קצר במיוחד, חוסר רגישות לעומסים צידיים ולעומסים בפינות, והתקנה פשוטה הודות להכנסת הכוח הניצבת לגאומטריה.
מהי ההגנה מפני עומס יתר?
התא מספק הגנת עומס יתר של 150 %.
| דגם | F4885 |
| סדרה | F488 |
| תת-קטגוריה | Single point |
| טווח כוח | 0…1 kg · 0…3 kg · 0…5 kg · 0…7 kg · 0…10 kg · 0…15 kg · 0…20 kg · 0…75 kg · 0…100 kg · 0…150 kg · 0…200 kg · 0…2.2 lbf · 0…7 lbf · 0…11 lbf · 0…15 lbf · 0…22 lbf · 0…33 lbf · 0…44 lbf · 0…165 lbf · 0…220 lbf · 0…331 lbf · 0…441 lbf · 0…50 kg · 0…110 lbf · 1…200 kg · 2.2…441 lbf |
| מחלקת דיוק | ±0.02 % Fnom |
| טמפ׳ תהליך | −10…+40 °C |
| סוג התקנה | Single-point |
| אות יציאה | 2.0 ±0.2 mV/V |
| חומר תא העומס | Aluminium |
| טמפ׳ סביבה | −20…+65 °C |
| דרגת הגנה IP | IP67 |
| משקל | 0.5 kg |
| תקנים | RoHSUKCAEAC |
| הגנה מעומס יתר | 150 % |
| אורך כבל | 3 m |
| שפות גיליון נתונים | EN, DE |
| Model F4885 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rated load F nom kg | 1 | 3 | 5 | 7 | 10 | 15 | 20 | 75 | 100 | 150 | 200 | |
| Rated load F nom lbs | 2.2 | 7 | 11 | 15 | 22 | 33 | 44 | 165 | 220 | 331 | 441 | |
| Relative linearity error d lin 1) | ±0.02%F nom | |||||||||||
| Relative creep, 30 min. | ±0.02%F nom | |||||||||||
| Relative reversibility error v | ±0.02%F nom | |||||||||||
| Relative deviation of zero signal d S,0 | ±5%F nom | |||||||||||
| Temperature effect on the zero signalTK 0 | ≤ ±0.014 %/10 K | |||||||||||
| Temperature effect on the characteristic value TK C | ≤ ±0.02 %/10 K | |||||||||||
| Force limit F L | 150%F nom | |||||||||||
| Breaking force F B | 300%F nom | |||||||||||
| Material of the measuring body | Aluminium | |||||||||||
| Rated temperature range B T;nom | -10 …+40 °C [14 ... 104 °F] | |||||||||||
| Operating temperature range B T, G | -20 …+65 °C [-4 ... 149 °F] | |||||||||||
| Input resistance R e | 410 ±20Ω | |||||||||||
| Output resistance R a | 350 ±5Ω | |||||||||||
| Insulation resistance R is | ≥ 2,000 MΩ/DC 100V | |||||||||||
| Output signal (rated characteristic value) C nom | 2.0 ±0.2 mV/V | |||||||||||
| Electrical connection | Measuring cable ∅5x3,000 mm[∅0.197 x 118 in] | |||||||||||
| Supply voltage U B, nom | DC 5 ...10V (max. 15 V) | |||||||||||
| Ingress protection (per IEC/EN 60529) | IP67 | |||||||||||
| Platform size | 450 x 450 mm[17.72 x 17.72 in] | |||||||||||
| Weight | 0.5 kg [1.1 lbs] |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity RoHS directive | European Union | |
| UKCA RoHS directive | United Kingdom |
| Logo | Description | Region |
|---|---|---|
| EAC | Eurasian Economic Community |
| A | B | C | D | E | G | H | I | J | K | L | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.54 | 0.04 | 0.35 | 1.34 | 0.04 | 1.54 | 1 | 5.91 | 1.38 | 7.52 | 118 ±5.91 | 39.21 | 0.24 |
הצגת הכול (5)
| Supply voltage+ | Exc+ | Red |
|---|---|---|
| Supply voltage- | Exc- | Black |
| Signal+ | Sig+ | Green |
| Signal- | Sig- | White |
| Sensor+ | Sen+ | Blue |
| Sensor- | Sen- | Yellow |
| Shield | Shield | Yellow-Green |
