תא עומס נקודתי בודד
תיאור
תאי העומס בנקודה בודדת מדגם F4883 הם סדרה של תאי עומס בנקודה בודדת מאלומיניום המתאימים למגוון רחב של יישומים. הודות לגאומטריה סטנדרטית ולעיצוב פשוט, ניתן להתקינם בקלות בכל סוגי מאזניים.
תאי העומס מדגם F4883 מותאמים לדרישות הייחודיות של בודקי משקל (checkweighers) וכוללים זמן התייצבות קצר במיוחד, כך שניתן לקבוע את משקל המוצרים הנמדדים במהירות האפשרית.
תאי העומס מתאימים גם לשימוש בתחומים כגון תעשייה, מסחר, רפואה ומחקר.

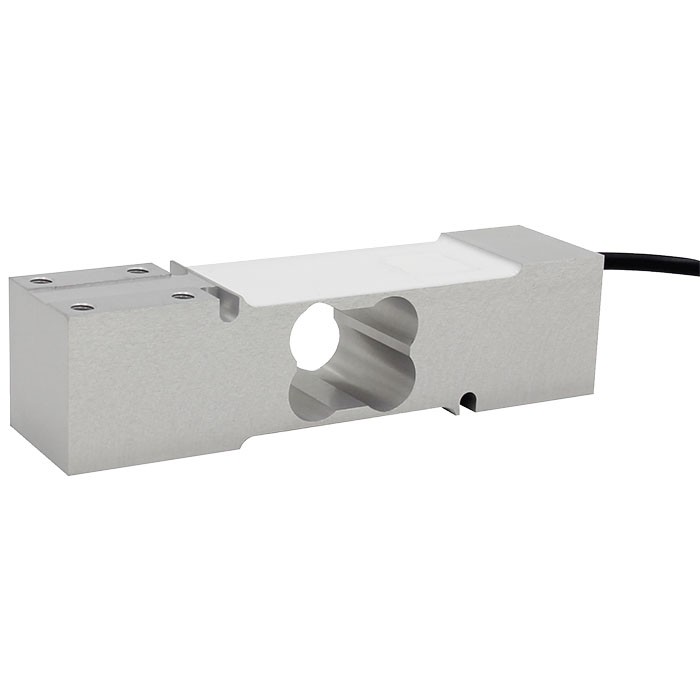

תא עומס, דגם F4883
תאי העומס בנקודה בודדת מדגם F4883 כוללים גם דיוק גבוה ומגיבים במהירות. הם גם אינם מושפעים מעומסים צידיים ומעומסי פינה.
תאי העומס קלים לטיפול הודות להכנסת הכוח הפשוטה שלהם. זו מתבצעת בניצב לגאומטריה.
תכונות מיוחדות
- טווחי מדידה 0 ... 8 kg עד 0 ... 300 kg [0 ... 18 lbs עד 0 ... 661 lbs]
- תא משקל עשוי אלומיניום
- דיוק גבוה, תגובה מהירה, זמן התייצבות קצר
- חסין לעומס רוחבי ולעומס פינתי
- עיצוב פשוט, התקנה קלה
שאלות ותשובות
מהו טווח המדידה של תא העומס F4883?
הדגם מוצע בטווחים של 0 ... 8 ק״ג, 0 ... 15 ק״ג, 0 ... 20 ק״ג, 0 ... 50 ק״ג, 0 ... 100 ק״ג, 0 ... 200 ק״ג ו-0 ... 300 ק״ג (ובהתאמה 0 ... 18 עד 0 ... 661 lbs).
מהי דיוק המדידה?
דיוק המדידה הוא ±0.02 % Fnom.
מהו אות הפלט של תא העומס?
אות הפלט הוא 2.0 ±0.2 mV/V.
מאיזה חומר עשוי תא העומס ומהי דרגת ההגנה שלו?
תא העומס עשוי אלומיניום, ודרגת ההגנה היא IP66.
באילו טמפרטורות ניתן להשתמש ב-F4883?
טמפרטורת הסביבה: -20 … +65 °C; טמפרטורת התהליך: -10 … +40 °C.
האם הדגם מאושר לאזורים עם סיכון פיצוץ?
לא. בנתוני המוצר אין אישורי ATEX/IECEx; האישורים הכלולים הם EAC, RoHS ו-UKCA.
מה מבדיל את F4883 מתאי עומס אחרים?
זהו תא עומס בנקודה בודדת (single point) מאלומיניום, שאינו רגיש לעומסים צידיים ולעומסי פינה, עם זמן התייצבות קצר — מה שהופך אותו מתאים במיוחד לבקרי שקילה מהירים.
כמה עומס יתר הדגם סובל?
הדגם כולל הגנת עומס יתר של 150 %.
הרכיבו SPP-F4883 לפי המשימה
המק״ט נבנה אוטומטית. בספק — פנו למהנדס; נסייע לפי פרמטרי הקו.
- דגםF4883 Single point load cell aluminium 0 ... 8 kg to 0 ... 300 kg
- כיוון הכוחcompression
- יחידותkg
- כוח מדורג / עומס מדורג—
- שגיאת ליניאריות יחסית±0.02% Fnom
- אות מוצא2.0 ±0.2 mV/V
- חיבור חשמליCable output, free wires
- אורך כבל3 m
- קוטר כבלØ5 mm
סיימו את התצורה
בחרו את כל האפשרויות כדי לשלוח בקשה.
| דגם | F4883 |
| תת-קטגוריה | Single point |
| טווח כוח | 0…8 kg · 0…15 kg · 0…20 kg · 0…50 kg · 0…100 kg · 0…200 kg · 0…300 kg · 0…18 lbf · 0…33 lbf · 0…44 lbf · 0…110 lbf · 0…220 lbf · 0…441 lbf · 0…661 lbf |
| מחלקת דיוק | ±0.02 % Fnom |
| טמפ׳ תהליך | −10…+40 °C |
| סוג התקנה | Single-point |
| אות יציאה | 2.0 ±0.2 mV/V |
| חומר תא העומס | Aluminium |
| טמפ׳ סביבה | −20…+65 °C |
| דרגת הגנה IP | IP66 |
| משקל | 0.6 kg |
| תקנים | EACRoHSUKCA |
| הגנה מעומס יתר | 150 % |
| אורך כבל | 3 m |
| שפות גיליון נתונים | EN |
| Model F4883 | |||||||
|---|---|---|---|---|---|---|---|
| Rated load F nom kg | 8 | 15 | 20 | 50 | 100 | 200 | 300 |
| Rated load F nom lbs | 18 | 33 | 44 | 110 | 220 | 441 | 661 |
| Relative linearity error din lin 1) | ±0.02%F nom | ||||||
| Relative creep, 30 min. | ±0.02%F nom | ||||||
| Relative reversibility error v | ±0.02%F nom | ||||||
| Relative deviation of zero signal d S,0 | ±5%F nom | ||||||
| Temperature effect on zero signalTK 0 | ≤ ±0.014 %/10 K | ||||||
| Temperature effect on characteristic value TK C | ≤ ±0.02 %/10 K | ||||||
| Force limit F L | 150%F nom | ||||||
| Breaking force F B | 200%F nom | ||||||
| Material of the measuring body | Aluminium | ||||||
| Rated temperature range B T;nom | -10 ...+40 °C [14 ... 104 °F] | ||||||
| Operating temperature range B T, G | -20 ...+65 °C [-4 ... 149 °F] | ||||||
| Input resistance R e | 410 ±10Ω | ||||||
| Output resistance R a | 350 ±5Ω | ||||||
| Insulation resistance R is | ≥ 5,000 MΩ/DC 100V | ||||||
| Output signal (rated characteristic value) C nom | 2.0 ±0.2 mV/V | ||||||
| Electrical connection | Measuring cable ∅5x3,000 mm[∅0.2 x 118 in] | ||||||
| Supply voltage U B, nom | DC 5 ...10V (max. 15 V) | ||||||
| Ingress protection (per IEC/EN 60529) | IP66 | ||||||
| Platform size | 600 x 500 mm[23.62 x 19.69 in] | ||||||
| Weight | 0.6 kg [1.32 lbs] |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity RoHS directive | European Union | |
| UKCA RoHS directive | United Kingdom |
| Logo | Description | Region |
|---|---|---|
| EAC | Eurasian Economic Community |
| Supply voltage+ | Exc+ | Red |
|---|---|---|
| Supply voltage- | Exc- | Green |
| Signal+ | Sig+ | Black |
| Signal- | Sig- | White |
| Shield | Shield | Yellow-green |
