קורת גזירה
תיאור
קורות גזירה מתאימות לדרישות מדידה סטטיות ודינמיות. הן משמשות לקביעת כוחות גזירה בתחומי יישום שונים.
קורות גזירה אלה משמשות לשקילה תעשייתית ולטכנולוגיה במעבדה, וכן בתעשיית התהליכים.
קורות הגזירה מדגם F3201 עשויות מפלדת אל-חלד, שתכונותיה מתאימות במיוחד לתחומי היישום במאזניים, בטכנולוגיית מעבדה ובבנייה של במות. אות יציאה מסוג mV/V מסופק כאות המוצא.

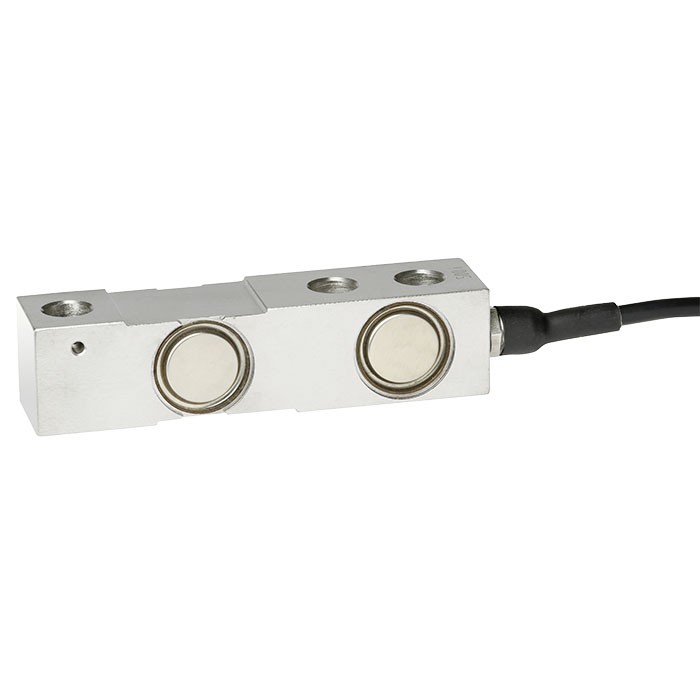

קורת גזירה, דגם F3201
תכונות מיוחדות
- טווחי מדידה 0 ... 500 עד 0 ... 2,000 kg
- 3,000 מדרגות לפי OIML R60 מחלקה C
- פלדת אל-חלד, אטום הרמטית ומרותך, הגנה מפני חדירה: IP68 ו-IP69K
- יציבות ארוכת טווח גבוהה
- סובלנות גבוהה לעומס צד
שאלות ותשובות
אילו טווחי מדידה זמינים עבור דגם F3201?
הדגם זמין בטווחים 0 … 500 kg, 0 … 750 kg, 0 … 1000 kg ו-0 … 2000 kg.
מה מחלקת הדיוק של תא העומס?
ה-F3201 מדורג לפי OIML R60 Class C עם 3,000 חלוקות (intervals).
מהו דירוג ההגנה מפני חדירה ומה משמעותו?
התא אטום הרמטית בריתוך ומדורג IP68/IP69K, מה שמתאים לשטיפה בלחץ גבוה ולסביבות תעשייתיות רטובות.
מאיזה חומר עשוי תא העומס?
גוף התא עשוי פלדת אל-חלד (stainless steel).
באילו טמפרטורות סביבה ניתן להשתמש בדגם?
טווח טמפרטורת הסביבה המותר הוא -30 … +70 °C; טווח טמפרטורת התווך/תא הוא -10 … +40 °C.
מהו אות המוצא של תא העומס?
אות המוצא הוא 2.0 mV/V.
מה מבדיל את F3201 מדגמים אחרים בסדרה?
ה-F3201 מצטיין ביציבות גבוהה לאורך זמן, סובלנות גבוהה לעומסים צדדיים והגנת IP68/IP69K — מה שהופך אותו מתאים גם לשקילה תעשייתית וגם לטכנולוגיה מעבדתית. ---
הרכיבו SPP-F3201 לפי המשימה
המק״ט נבנה אוטומטית. בספק — פנו למהנדס; נסייע לפי פרמטרי הקו.
- דגםF3201 Shear beam, shear forces up to 2,000 kg
- כיוון הכוחtension/compression
- כוח מדורג / עומס מדורג—
- שגיאת ליניאריות יחסית0.017% Fnom
- אות מוצא2.0 mV/V
- חיבור חשמליCable output, free wires
- אורך כבל5 m
- קוטר כבלØ6 mm
סיימו את התצורה
בחרו את כל האפשרויות כדי לשלוח בקשה.
| דגם | F3201 |
| תת-קטגוריה | Shear beam |
| טווח כוח | 0…500 kg · 0…750 kg · 0…1000 kg · 0…2000 kg |
| מחלקת דיוק | OIML R60 Class C |
| טמפ׳ תהליך | −10…+40 °C |
| סוג התקנה | Shear-beam |
| אות יציאה | 2.0 mV/V |
| חומר תא העומס | Stainless steel |
| טמפ׳ סביבה | −30…+70 °C |
| דרגת הגנה IP | IP68/IP69K |
| משקל | 0.9 kg |
| תקנים | RoHSOIML R60 Class CEU declaration of conformityCEOIML |
| הגנה מעומס יתר | 150 % |
| אורך כבל | 5 m |
| שפות גיליון נתונים | EN |
| Model F3201 | |
|---|---|
| Rated load F nom kg | 500, 750, 1,000, 2,000 |
| Relative linearity error d lin | 0.017%F nom |
| Accuracy class | 3,000 intervals per OIML R60 Class C |
| Relative creep, 30 min. | < ±0.016 %Fnom |
| Relative reversibility error v | ±0.015 %Fnom |
| Temperature effect on zero signalTK 0 | ≤ ±0.012 %/10 K |
| Temperature effect on characteristic value TK C | ≤ ±0.02 %/10 K |
| Force limit F L | 150%F nom |
| Breaking force F B | 200%F nom |
| Material of the measuring body | Stainless steel |
| Rated temperature range B T, nom | -10 …+40 °C |
| Operating temperature range B T, G | -30 …+70 °C |
| Input resistance R e | 400 ±20 Ω |
| Output resistance R a | 350 ±3 Ω |
| Insulation resistance R is | ≥ 5,000MΩ |
| Output signal (rated characteristic value ) C nom | 2.0 mV/V |
| Electrical connection | Measuring cable∅6x5m |
| Excitation voltage B U, nom | DC 10V ...15V |
| Ingress protection (per IEC/EN 60529) | IP68 and IP69K |
| Weight | 0.9 kg |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity | European Union | |
| International Organization of Legal Metrology | International |
| Excitation voltage (Exc+) | Green |
|---|---|
| Excitation voltage (Exc-) | Black |
| Signal (Sig+) | Red |
| Signal (Sig-) | White |
| Sense (+) | Blue |
| Sense (-) | Yellow |
| Shield | Shield |
| Rated load | Dimensions inmm | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| in kg | L | L1 | L2 | A | A1 | A2 | B | B1 | C | C1 | H | H1 | H2 | ∅G | ∅E |
| 500 / 750 / 1,000 / 2,000 | 168 | 15 | 136 | 100 | 15 | 70 | 100 | 70 | 100 | 70 | 94 | 20 | 20 | 13.5 | 11 |
