מתג צף תלוי
תיאור
מתגי ציפה תלויים מחוברים לכבל גמיש מאוד התלוי מלמעלה וכוללים מיקרו-מתג, אשר משוקע ומוגן, עמיד בפני זעזועים ושברים, במערכת דו-תאית. כאשר גוף הציפה שקוע בנוזל, נורת הציפה מתהפכת ומפעילה את המיקרו-מתג.
בטווח הדגמים MS1 משולב גם משקל ייצוב, כך שמתג זה מתאים גם לתכולת מוצקים גבוהה יותר.
ללא אישורים נוספים ראה עמוד 3

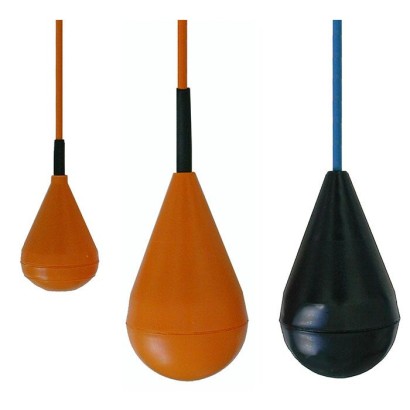

איור משמאל: דגם SLS-M2
איור במרכז: דגם SLS-MS1
איור מימין: דגם SLS-MS1-Ex
נדרש מתג ציפה תלוי אחד לכל נקודת מתג. המגע מתוכנן כמגע מחליף (change-over), כך שניתן להגדירו כהתרעת גובה (high alarm) וכן כהתרעת נמוך (low alarm).
באמצעות המיקרו-מתג המורכב באופן צנטרי בפטנט, מתג הציפה התלוי יכול לבצע מיתוג לכל כיוון, ואינו תלוי בכיוון שבו הציפה מתהפכת.
תכונות מיוחדות
- לשפכים, ביוב ונוזלים מלוכלכים מאוד
- ידידותי לסביבה, ללא כספית וללא עופרת
- מארז PP
- עמידות מכנית וחשמלית גבוהה של המיקרו-מתג
- מתאים לשימוש באזורים מסוכנים Ex zone 0, 1 ו-2
שאלות ותשובות
לאילו נוזלים מתאים מתג הציפה התלוי SLS?
המתג מיועד לשפכים, מי ביוב ונוזלים המכילים חומר מוצק. חלקי המגע עשויים PP או TPK/PVC, וקיימת גם גרסה אנטי-סטטית מ-PP PRE-ELEC.
מהו טווח הטמפרטורות הנתמך?
הן טמפרטורת הסביבה והן טמפרטורת התהליך נתמכות בטווח -20 … +80 °C.
האם המתג מתאים לאזורים מסוכנים?
כן, המתג מאושר לאזורי Ex 0, 1 ו-2 עם סימון II 1G Ex ia IIC T6 (SEV 13 ATEX 0102, IECEx SEV 13.0001).
מהו דירוג ההגנה מפני חדירה?
דירוג ההגנה הוא IP68, מה שמאפשר פעולה מתמשכת בתוך הנוזל.
אילו אותות פלט תומך המיקרו-מתג?
המגע הוא מגע מחליף (change-over) עם דירוגים של 2 A, 250 V; 5 A, 250 V; 5 A, 125 V, וכן 1 … 100 mA, 4 … 40 V.
כיצד מוגדרת ההתרעה — גבוהה או נמוכה?
המגע מתוכנן כמגע מחליף, כך שניתן להגדירו כהתרעת גובה (high alarm) או כהתרעת נמוך (low alarm). המיקרו-מתג המורכב באופן צנטרי מבצע מיתוג לכל כיוון, ללא תלות בכיוון שבו הציפה מתהפכת.
האם המתג ידידותי לסביבה?
כן, המתג נטול כספית ועופרת, ועומד בדרישות RoHS.
כמה מתגים נדרשים לכל נקודת מדידה?
נדרש מתג ציפה תלוי אחד לכל נקודת מתג.
| דגם | SLS-M2 |
| סדרה | SLS |
| תת-קטגוריה | float switch |
| טמפ׳ תהליך | −20…+80 °C |
| טכנולוגיית מדידה | float |
| אות יציאה | 1 ... 100 mA, 4 ... 40 V · 2 A, 250 V · 5 A, 250 V · 5 A, 125 V · change-over contact |
| חיבור חשמלי | Cable: TPK/PVC, orange; TPK/PVC, blue; SJOW 3/18 AWG |
| חומר חלקים רטובים | PP, PP PRE-ELEC (anti-static), PP PRE-ELEC, PP UL94 V0, TPK/PVC |
| טמפ׳ סביבה | −20…+80 °C |
| דרגת הגנה IP | IP68 |
| תקנים | RoHSATEXIECExLow Voltage DirectiveCEcETLusUL |
| הגנת התפוצצות | II 1G Ex ia IIC T6 SEV 13 ATEX 0102 IECEx SEV 13.0001SEV 13 ATEX 0102 II 1G Ex ia IIC T6IECExSEV13.0001 |
| שפות גיליון נתונים | EN, DE |
| Specifications | Model SLS-M2 | Model SLS-MS1 | Model SLS-MS1-Ex | Model SLS-MS1-UL | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Medium density | 950 ... 1,050 kg/m³ | 950 ... 1,050 kg/m³ | 950 ... 1,050 kg/m³ | 952 ... 1,050 kg/m³ | |||||||
| Maximum temperature | 80 °C | 80 °C | 80 °C 60 | °C | |||||||
| Switching power | 2 A, 250V | 5 A, 250V | 1 ... 100 mA, 4 ...40V | 5 A, 125V | |||||||
| Case | PP | PP | PP PRE-ELEC (anti-static) | PP UL94V0 | |||||||
| Colour | Orange | Orange | Black | Black | |||||||
| Ingress protection | IP68 | IP68 | IP68 | IP68 | |||||||
| Cable | TPK/PVC, orange | TPK/PVC, orange | TPK/PVC, blue | SJOW 3/18AWG | |||||||
| Wire cross-section | 3 x 0.5 mm² | 3 x 0.75 mm² | 4G 0.75 mm² | 3/18AWG | |||||||
| Cable length | 5m | 10m | 20m | 5m | 10m | 20m | 5m | 10m | 20m | 15 ft | 65 ft |
| Order number | 006109 | 006110 | 006111 | 006115 | 006116 | 112391 | 010924 | 006119 | 006121 | 125290 | 125291 |
| Approval | - | - | SEV 13 ATEX 0102 II 1G Ex ia IIC T6 | cETLus 4004472 UL 508, CSA C22.2 |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ Low voltage directive ■ RoHS directive | European Union | |
| ■ ATEX directive (only model SLS-MS1-Ex) Hazardous areas | ||
| IECEx (only model SLS-MS1-Ex) Hazardous areas | International | |
| ETL (only model SLS-MS1-UL) Safety (industrial control units and flammability for plastics ) Tested according to UL 94 and UL 508 standard | USA |
