מתג מפלס אופטי-אלקטרוני
תיאור
מתג מפלס אופטי-אלקטרוני מדגם OLS משמש לזיהוי מפלסים בתחום הגבולות בנוזלים. הוא אינו תלוי באופן נרחב במאפיינים פיזיקליים כגון מקדם שבירה, צבע, צפיפות, קבוע דיאלקטרי ומוליכות. המדידה מתבצעת גם בנפחים קטנים.
המתגים מורכבים מנורית LED אינפרה-אדומה ומפוטוטרנזיסטור. האור של ה-LED מופנה לתוך פריזמה. כל עוד קצה החיישן של הפריזמה נמצא בשלב הגז, האור מוחזר בתוך הפריזמה אל הקולט. כאשר הנוזל במכל עולה ומרטיב בערך 2/3 מקצה הזכוכית, קרן האור האינפרה-אדומה לתוך הנוזל מופרעת ורק חלק קטן מגיע אל הקולט. הפרש זה מוערך על ידי האלקטרוניקה ומפעיל פעולת מיתוג.

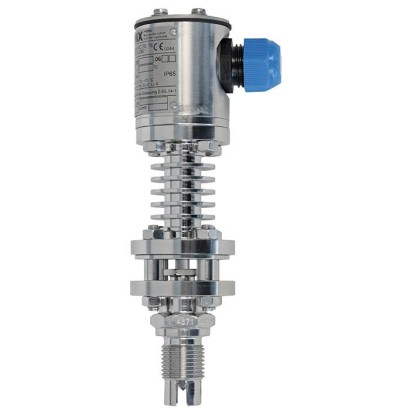

איור משמאל: דגם OLS-H, גרסת לחץ גבוה איור במרכז: דגם OSA-S, כרטיס plug-in 19"
איור מימין: דגם OSA-S, מארז תוספת מפוליקרבונט
המכשירים עמידים מאוד ומתוכננים לתנאי הפעלה קשים.
הכבל אל מגבר המיתוג אינו דורש כל מיגון, מה שמאפשר חיווט קל וחסכוני. מגבר המיתוג מדגם OSA-S פועל עם מעגל אות בעל בטיחות מהותית (intrinsically safe). עבור גרסת כרטיס ה-plug-in 19", ניתן לגשת לכל רכיבי ההפעלה, למעט המתג לשינוי כיוון פעולת האזעקה והפוטנציומטרים לעיכוב הזמן, מהחזית. אם הוא משולב במארז תוספת, כיסוי שקוף מאפשר לראות את מצבי המיתוג.
תכונות מיוחדות
- טווחי טמפרטורה מ- -269 ... +400 °C
- גרסאות לטווחי לחץ מוואקום ועד 500 bar
- גרסאות מיוחדות: לחץ גבוה, מדידת ממשק
- עיבוד האות מתבצע באמצעות מגבר מיתוג מדגם OSA-S נפרד
שאלות ותשובות
מהו תחום המדידה של המתג?
תחום מדידת המפלס הוא 0.025 … 0.96 m, עם דיוק של ±0.5 mm.
מהן טמפרטורות התהליך הנתמכות?
המתג מתאים לטמפרטורות תהליך מ--269 ועד +400 °C, ולטמפרטורות סביבה מ--65 ועד +95 °C.
מהו הלחץ המרבי בתהליך?
קיימות גרסאות לתחומי לחץ מריק ועד 500 bar, כולל גרסה מיוחדת ללחץ גבוה.
אילו חיבורי תהליך זמינים?
המתג מוצע עם חיבורי 1/2 NPT, G 1/2 A ופלנג'ים.
מאילו חומרים עשויים החלקים במגע עם המדיום?
החלקים במגע עם המדיום עשויים stainless steel 1.4571, Hastelloy, 1.4301, זכוכית Clad core glass, קוורץ וספיר.
האם המתג מתאים לכל סוגי הנוזלים?
כן — הזיהוי בלתי תלוי במאפיינים פיזיקליים כגון מקדם שבירה, צבע, צפיפות, קבוע דיאלקטרי ומוליכות, והמדידה מתבצעת גם בנפחים קטנים.
כיצד מעובד אות המיתוג?
עיבוד האות מתבצע באמצעות מגבר מיתוג נפרד מדגם OSA-S, הפועל עם מעגל אות בעל בטיחות מהותית (intrinsically safe). הכבל אל המגבר אינו דורש מיגון.
מה מבדיל בין OLS-S ל-OLS-H?
דגם OLS-H מוצע כגרסה מיוחדת ללחץ גבוה; שני הדגמים משתמשים באותו עקרון אופטי-אלקטרוני לזיהוי מפלסים גבוליים בנוזלים.
| דגם | OLS-S |
| סדרה | OLS |
| תת-קטגוריה | optoelectronic |
| טווח גובה מילוי | 0.025…0.96 m |
| חיבור תהליך | 1/2 NPTFlangeG 1/2 A |
| טמפ׳ תהליך | −269…+400 °C |
| לחץ תהליך מירבי | 500 bar |
| טכנולוגיית מדידה | vibration_fork |
| הזנה | AC 230 V, AC 115/120 V, AC 24 V, DC 24 V |
| חיבור חשמלי | M20 x 1.5 |
| חומר חלקים רטובים | stainless steel 1.4571, Hastelloy, 1.4301, Clad core glass, quartz, sapphire |
| טמפ׳ סביבה | −65…+95 °C |
| דרגת הגנה IP | IP66 |
| תקנים | EACCEEU declaration of conformityEMC directiveLow voltage directive |
| שפות גיליון נתונים | EN, DE |
| Model | Description | Max. pressure in bar | Medium | Ambient | |
|---|---|---|---|---|---|
| Standard | High-pressure | temperature | temperature | ||
| OLS-S, OLS-H | Optoelectronic level switch | 250 bar | 500 bar | -269 ...+400 °C | -65 ...+95 °C |
| OSA-S | Switching amplifier for optoelectronic level switches | - | - | -40 ...+60 °C |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ EMCdirective ■ Low voltage directive | European Union | |
| EAC (option) ■ EMCdirective ■ Low voltage directive | Eurasian Economic Community |
| Specifications | |
|---|---|
| Switch point ML | Standard: 25 mm, with extension 50 ...960mm |
| Insertion length EL | Standard: 29 mm(ML + 4 mm) |
| Medium temperature | -65 ...+250 °C |
| Ambient temperature | -65 ...+95 °C |
| Pressure range | 0 ... 250 bar |
| Measurement type | Level measurement with glass tip shapeV Option: Interface layer |
| Glass protection | Guard finger |
| Process connection | G1/2 A, 1/2 NPT Option: Flange |
| Material | Process connection: stainless steel 1.4571 Case: 1.4301 Option: Hastelloy, other materials on request |
| Light guide | Clad core glass Option: quartz (ML: max. 200 mm) sapphire (ML: max. 60 mm) |
| Mounting position | As required |
| Measuring accuracy | ±0.5mm |
| Repeat accuracy | ±0.1mm |
| Light source | IR light 930 nm |
| Ambient light | Max. 100 Lux |
| Cable gland | M20 x 1.5 |
| Terminal connection | 3 x 2.5mm 2 |
| Ingress protection | IP66 per IEC/EN 60529 |
| Specifications | 20 |
|---|---|
| Switch point ML | Standard: 35 mm, with extension 60 ...960mm |
| Insertion length EL | Ø18 Standard: 39 mm(ML + 7 mm) |
| Medium temperature | -65 ...+250 °C |
| Ambient temperature | -65 ...+95 °C |
| Pressure range | M20 x 1,5 Ø50 0 ... 500 bar |
| Measurement type | 95 Level measurement with glass tip shapeV Option: Interface layer |
| Glass protection | Guard finger |
| Process connection | G1/2 A Option: Flange |
| Material | Process connection: stainless steel 1.4571 Case: 1.4301 Option: Hastelloy, other materials on request |
| Light guide | Clad core glass Option: quartz (ML: max. 200 mm) sapphire (ML: max. 60 mm) |
| Mounting position | As required |
| Measuring accuracy | ±0.5mm |
| Repeat accuracy | ±0.1mm |
| Light source | IR light 930 nm |
| Ambient light | Max. 100 Lux |
| Cable gland | M20 x 1.5 |
| Terminal connection | 3 x 2.5mm 2 |
| Ingress protection | IP66 per IEC/EN 60529 |
הצגת הכול (14)
| Temperature range | -269 ...+400 °C |
|---|---|
| Ambient temperature | -65 ...+95 °C |
| Process connection | Nominal width | Pressure rating | Sealing face |
|---|---|---|---|
| Flange EN 1092-1 | DN 20 ...DN 50 | PN 16 ...PN 400 | B1, B2, C, D, E |
| Flange DIN | DN 20 ...DN 50 | PN 16 ...PN 400 | C, F, N |
| Flange ANSI | 1/2" ... 2" | Class 150 ... Class 2500 | RF, RTJ, FF |
| Ambient temperature | -25 ...+60 °C |
|---|---|
| Power supply | AC 230 V, AC 15/120 V, AC 24 V, DC 24V |
| Power consumption | 2.8VA,3W |
| Outputs | Signal relay, change-over contact, 250 V, 3 A, 100VA Failure relay, change-over contact, 250 V, 3 A, 100VA |
| Cable gland | - |
| Max. connection cross-section | 2.5 mm² |
| Max. cable length | 175 ... 600 m(with 0.5 ... 1.5 mm²) |
| Ingress protection | IP20 per IEC/EN 60529 |
| Max. external inductance L max | 0.5mH |
|---|---|
| Max. external capacitance C max | 3 μF |
| U 0 | ≤ 9.6V |
| I 0 | ≤ 149mA |
| P 0 | ≤ 1.0W |
| Ambient temperature | -40 ...+40 °C |
|---|---|
| Power supply | AC 230 V, AC 15/120 V, AC 24 V, DC 24V |
| Power consumption | 2.8VA,3W |
| Outputs | Signal relay, change-over contact, 250 V, 3 A, 100VA Failure relay, change-over contact, 250 V, 3 A, 100VA |
| Cable gland | M16 x 1.5 / M20 x 1.5 Ex: blue |
| Max. connection cross-section | 2.5 mm² |
| Max. cable length | 175 ... 600 m(with 0.5 ... 1.5 mm²) |
| Ingress protection | IP65 per IEC/EN 60529 |
| Version | Power supply | Model | Order number |
|---|---|---|---|
| Polycarbonate add-on case | DC 24V non-potential-free | OSA-SB | 500283 |
| AC 24V | OSA-SB | 500279 | |
| AC 115/120V | OSA-SA | on request | |
| AC 230V | OSA-SA | 500275 | |
| 19' plug-in card | DC 24V non-potential-free | OSA-SB | 500284 |
| AC 24V | OSA-SB | 500280 | |
| AC 115/120V | OSA-SA | 500278 | |
| AC 230V | OSA-SA | 500277 |
| Model | Description | Max. pressure in bar | Medium tem- perature in °C | Ambient tem- perature in °C | Item No. |
|---|---|---|---|---|---|
| OLS-H | Optoelectronic level switch, high-pressure version | 176 | 0 ...+250 | -65 ...+95 | 120552 |
| OLS-H-HT = 42 | Optoelectronic level switch, high-pressure version for hight temperature ML = 35 | 176 | 0 ...+350 | -65 ...+95 | 120551 |
| OSA-S EL | Switching amplifier 230VAC | - | - | -40 ...+40 | 120553 |
| OSA-S | Switching amplifier 24VDC | - | - | -40 ...+40 | 120554 |
| Specifications | SW27 ML = 35 |
|---|---|
| Switch point ML | 20 35mm |
| Insertion length EL | A 42 mm, with sieve52mm |
| Medium temperature | Ø18 Ø26 G 1/2 0 ...+250 °C |
| Ambient temperature | -65 ...+95 °C |
| Pressure range | 0 ... 176 bar |
| Glass protection | Guard finger |
| Process connection | G1/2" |
| Material | Stainless steel 1.4571 |
| Light guide | Sapphire |
| Mounting position | As required |
| Measuring accuracy | ±0.5mm |
| Repeat accuracy | ±0.1mm |
| Light source | IR light 930 nm |
| Ambient light | Max. 100 Lux |
| Cable gland | M20 x 1.5 / Han 7 D connector |
| Terminal connection | 3 x 2.5mm 2 |
| Ingress protection | IP 65 |
| With additional glas protection | sieve |
| Temperature range | 0 ...+350 °C |
|---|---|
| Ambient temperature | -65 ...+95 °C |
| Ambient temperature | -40 ...+40 °C |
|---|---|
| Power supply | AC 230VAC / 24VDC |
| Power consumption | 2.8VA,3W |
| Outputs | Signal relay, change-over contact, 250 V, 3 A, 100VA Failure relay, change-over contact, 250 V, 3 A, 100VA |
| Cable gland | M16 x 1.5 |
| Max. connection cross-section | 2.5 mm² |
| Max. cable length | 175 ... 600 m(with 0.5 ... 1.5 mm²) |
| Ingress protection | IP 65 |
