O-10 (T)

בהזמנה

WIKA · מדידת לחץ · משפחה O-10

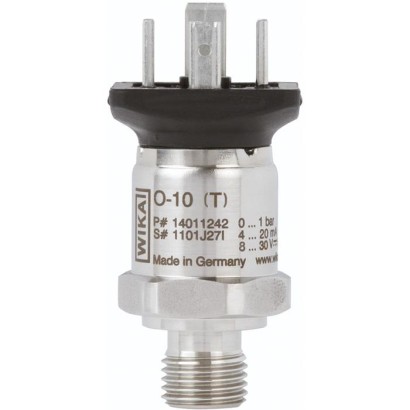

משדר לחץ OEM

Name: משדר לחץ OEM
Brand: WIKA
SKU: O-10

חיישן לחץ בעלות נמוכה לשימוש אוניברסלי ביישומי OEM עם טווחי לחץ מ-6 עד 600 bar, עיצוב קומפקטי, ואותות יציאה וחיבורי תהליך שונים.

טווח

0…8000 psi

יציאה

4 ... 20 mA · DC 0.5 ... 4.5 V

דיוק

0.5 % BFSL

הגנה

IP65

CEEACRoHSULGOSTCRN

מחיר

לפי דרישה

תלוי בתצורה

לבקש הצעת מחיר

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

תיאור

ה-O-10 הוא חיישן לחץ בעלות נמוכה לשימוש אוניברסלי ביישומי OEM בטווחי לחץ שבין 6 ל-600 bar. ה-O-10 קומפקטי וניתן לשלב אותו במגוון רב של תכנוני מכונות. מבחינת דיוק ועמידות, הוא מציע ביצועים מותאמים ליישום. הודות למגוון רחב של חיבורים, אותות וטווחי מדידה, ניתן לשלב את חיישן הלחץ בקלות. ניתן גם ליישם פתרונות ייעודיים ללקוח ופתרונות תחת מותג פרטי.

תכונות מיוחדות

תמיד הפתרון האידיאלי, סטנדרטי או לפי דרישות הלקוח
יציבות לטווח ארוך – ערכי מדידה אמינים לאורך כל מחזור החיים
איכות עקבית וביצועי אספקה

שאלות ותשובות

מהו טווח המדידה של ה-O-10?

ה-O-10 זמין בטווחי לחץ מ-6 עד 600 bar, כולל טווחים יחסיים עד ‎-1 bar‎ וטווחים ביחידות psi ו-inHg.

מהי הדיוק של המשדר?

הדיוק הוא 0.5 % BFSL, בהתאם לתקן IEC 61298-2.

אילו אותות יציאה זמינים?

4 … 20 mA, DC 0.5 … 4.5 V, DC 0 … 5 V, DC 1 … 5 V, DC 0 … 10 V ו-DC 0.5 … 4.5 V (ratiometric).

אילו חיבורי תהליך נתמכים?

מגוון חיבורים, ביניהם M14 x 1.5, G 1/8 B, G 1/4 B, G 3/8 B, G 1/4 A, 1/8 NPT, 1/4 NPT, 7/16-20 UNF-2A ו-9/16-18 UNF-2A עם O-ring BOSS.

מהם חומרי החלקים במגע עם התווך?

Stainless steel 316L או 13-8 PH, עם איטום מ-NBR או FPM/FKM.

מהי טמפרטורת ההפעלה ודרגת ההגנה?

טמפרטורת סביבה ותווך של ‎-30 … +100 °C‎, ודרגת הגנה IP65.

האם ה-O-10 מאושר לסביבות פיצוץ?

לא. בנתוני המוצר אין אישור הגנה מפני פיצוץ; האישורים הזמינים הם CE, EAC, RoHS, UL, GOST ו-CRN.

מה מייחד את ה-O-10 בהשוואה לדגמים אחרים?

זהו חיישן לחץ בעלות נמוכה ליישומי OEM, עם בטיחות לעומס יתר פי חמישה, עיצוב קומפקטי, משקל של 0.08 kg בלבד, ואפשרות לפתרונות מותאמים אישית ותחת מותג פרטי.

זיהוי

דגם	O-10 (T)
סדרה	O-10
תת-קטגוריה	OEM pressure sensor

טווח מדידה

טווח לחץ

0…16 bar · 0…25 bar · 0…40 bar · 0…60 bar · 0…100 bar · 0…160 bar · 0…250 bar · 0…400 bar · 0…600 bar · -1…15 bar · -1…5 bar · -1…9 bar · 0…160 psi · 0…200 psi · 0…250 psi · 0…300 psi · 0…400 psi · 0…500 psi · 0…600 psi · 0…750 psi · 0…800 psi · 0…1000 psi · 0…1500 psi · 0…2000 psi · 0…3000 psi · 0…4000 psi · 0…5000 psi · 0…6000 psi · 0…7500 psi · 0…8000 psi · -30…160 inHg · -30…200 inHg · -30…100 inHg · -30…300 inHg · -30…500 inHg · 0…6 bar · 0…10 bar · -1…24 bar · -1…39 bar · -1…59 bar · 0…100 psi

דיוק מדידה

מחלקת דיוק	0.5 % BFSL
תקן דיוק	IEC 61298-2

תנאי תהליך

חיבור תהליך	M14 x 1.57/16-20 UNF-2A, O-ring BOSS9/16-18 UNF-2A, O-ring BOSSG ⅛ BG ¼ BG ¼ female threadG ⅜ BG ¼ A⅛ NPT¼ NPT¼ NPT female threadG 1/8 BG 1/4 BG 1/4 female threadG 3/8 BG 1/4 A1/8 NPT1/4 NPT1/4 NPT female thread
טמפ׳ תהליך	−30…+100 °C

מאפיינים חשמליים

אות יציאה	4 ... 20 mA · DC 0.5 ... 4.5 V · DC 0 ... 5 V · DC 1 ... 5 V · DC 0 ... 10 V · DC 0.5 ... 4.5 V (ratiometric)
הזנה	DC 8 ... 30 V
חיבור חשמלי	Angular connector DIN 175301-803 A

חומרים

חומר מארז	Stainless steel 316L, PBT GF 30
חומר חלקים רטובים	Stainless steel 316L, 13-8 PH
חומר אטם	NBR, FPM/FKM

סביבת הפעלה

טמפ׳ סביבה	−30…+100 °C
דרגת הגנה IP	IP65
משקל	0.08 kg

תקנים ואישורים

תקנים

CEEACRoHSULGOSTCRN

פרטים נוספים

שפות גיליון נתונים

טבלאות מגיליון הנתונים

Accuracy specifications

Non-linearity per BFSL per IEC 61298-2	≤ ±0.5 %of span 1)
Accuracy	→ See 'Max. measured error per IEC 61298-2'
Max. measured error per IEC 61298-2	≤ ±1.2 %of span 2)
Zero point error	≤ ±0.5 %of span
Temperature error at 0 ... 80 °C [32 ... 176 °F]	≤ ±1.5 %of span
Long-term stability per DIN 16086	≤ ±0.3 %of span/year
Reference conditions	Per IEC 61298-1

psi
0 ... 100 1) 2)	0 ... 1,000
0 ... 160	0 ... 1,500
0 ... 200	0 ... 2,000
0 ... 250	0 ... 3,000
0 ... 300	0 ... 4,000
0 ... 400	0 ... 5,000
0 ... 500	0 ... 6,000
0 ... 600	0 ... 7,500
0 ... 750	0 ... 8,000
0 ... 800

Further details on: Measuring range

Overpressure limit	The overpressure limit refers to the measuring range. Depending on the selected process connection and sealing, restrictions in overpressure limit can result. 2-fold
Vacuum resistance	Yes

Process connection

Standard	Thread size	Max. measuring range	Overpressure limit	Sealing
EN 837	G⅛B	400 bar [5,800 psi]	572 bar [8,290 psi]	-
G¼B	600 bar [8,700 psi]	1,200 bar [17,400 psi]
G¼female thread	600 bar [8,700 psi]	1,200 bar [17,400 psi]
G⅜B	600 bar [8,700 psi]	1,200 bar [17,400 psi]
DIN EN ISO 1179-2 (formerly DIN 3852-E)	G¼A	600 bar [8,700 psi]	858 bar [12,440 psi]	■ NBR 1) ■ FPM/FKM 2)
DIN EN ISO 9974-2 (formerly DIN 3852-E)	M14 x 1.5	600 bar [8,700 psi]	858 bar [12,440 psi]
ANSI/ASME B1.20.1	⅛NPT	400 bar [5,800 psi]	572 bar [8,290 psi]	-
¼NPT	600 bar [8,700 psi]	1,200 bar [17,400 psi]
¼NPTfemale thread	600 bar [8,700 psi]	1,200 bar [17,400 psi]
SAE J514 E	7/16-20 UNF-2A, O-ring BOSS	600 bar [8,700 psi]	858 bar [12,440 psi]	FPM/FKM 2)
9/16-18 UNF-2A, O-ring BOSS	600 bar [8,700 psi]	858 bar [12,440 psi]

הצגת הכול (20)

Further details on: Process connection

Max. measuring range	→ See above
Overpressure limit	→ See above
Sealing	→ See above
Pressure port diameter	3.5mm
For thread sizes G¼A,¼NPTand7/16-20 UNF-2A, O-ring BOSS, following pressure port diameters on request: ■ 6mm ■ 0.6mm ■ 0.3mm

Output signal

Signal type
Current (2-wire)	4 ...20mA
Voltage (3-wire)	■ DC 0.5 ...4.5V ■ DC 0 ...5V ■ DC 1 ...5V ■ DC 0 ...10V
Ratiometric (3-wire)	DC 0.5 ...4.5V
Load in Ω
Current (2-wire)	≤ (supply voltage - 8 V) / 0.02 A
Voltage (3-wire)	> maximum output signal /1mA
Ratiometric (3-wire)	> 4.5 kΩ

Output signal

Voltage supply 1)
Supply voltage	Output signal 4 ...20mA	DC 8 ...30V
Output signal DC 0.5 ...4.5V	DC 8 ...30V
Output signal DC 0 ...5V	DC 8 ...30V
Output signal DC 1 ...5V	DC 8 ...30V
Output signal DC 0 ...10V	DC 14 ...30V
Output signal DC 0.5 ...4.5V (ratiometric)	DC5V±10%
Current supply	Current (2-wire)	Corresponds to the value of the output signal current (4 ... 20 mA), maximum 25mA
Voltage (3-wire)	5mA
Overvoltage protection	DC 36V
Dynamic behaviour
Settling time per IEC 61298-2	< 2 ms

Electrical connection

Connection type	IP code 1)	Wire cross- section	Cable diameter	Cable lengths	Cable material
Angular connector DIN 175301-803 A	IP65	-	-	-	-
Angular connector DIN 175301-803 C	IP65	-	-	-	-
Circular connector M12 x 1 (4-pin)	IP67	-	-	-	-
Delphi connector Metri-Pack series 150 (3-pin) 2)	IP67	-	-	-	-
Cable outlet
Unshielded 3)	IP67	0.14mm 2	3.4mm	■ 0.5m ■ 1m ■ 2m ■ 5m	PVC
Shielded	IP67	0.14mm 2	4.3mm	■ 0.5m ■ 1m ■ 2m ■ 5m	PVC

Angular connector DIN 175301-803 A

	2-wire	3-wire
U B	1	1
0V	2	2
S+	-	3

Circular connector M12 x 1

	2-wire	3-wire
U B	1	1
0V	3	3
S+	-	4

Cable outlet, unshielded

	2-wire	3-wire
U B	Brown (BN)	Brown (BN)
0V	Green (GN)	Green (GN)
S+	-	White (WH)

Further details on: Electrical connection

Connection type	→ See above
Wire cross-section	→ See above
Cable diameter	→ See above
Cable length	→ See above
Pin assignment	→ See below
Ingress protection (IP code) per IEC 60529	→ See above
Short-circuit resistance	S+ vs.0V
Reverse polarity protection	U B vs.0V
Insulation voltage	DC 750V

Material

Material (wetted)	Stainless steel 316L and 13-8 PH
→ Sealing materials, see 'Process connection'
Oil- and grease-free versions on request
Material (in contact with the environment)	Stainless steel 316L and PBT GF 30
→ Cable material, see 'Electrical connection'

Angular connector DIN 175301-803 C

	2-wire	3-wire
U B	1	1
0V	2	2
S+	-	3

Delphi connector Metri-Pack series 150 (3-pin)

	2-wire	3-wire
U B	B	B
0V	A	A
S+	-	C

Cable outlet, shielded

	2-wire	3-wire
U B	Brown (BN)	Brown (BN)
0V	Blue (BU)	Blue (BU)
S+	-	Black (BK)

Operating conditions

Medium temperature limit	-30 ...+100 °C [-22 ...+212 °F]
Ambient temperature limit	-30 ...+100 °C [-22 ...+212 °F]
Storage temperature limit	-30 ...+100 °C [-22 ...+212 °F]
Vibration resistance per IEC 60068-2-6	20 g (20 ... 2,000 Hz, 120 min)
Shock resistance per IEC 60068-2-27	40 g (6 ms), mechanical shock
Free fall per EN 60068-2-31	1m
Service life	10 million load cycles

Packaging and instrument labelling

Packaging	Multiple packaging (up to 50 pieces possible)
Instrument labelling	■ WIKA product label, lasered ■ Customer-specific product label on request

Logo	Description	Country
	EU declaration of conformity	European Union
	EMCdirective EN 61326 emission (group 1, class B) and immunity (industrial application)
	Pressure equipment directive
	RoHS directive
	EAC	Eurasian Economic Community
	EMCdirective

Logo	Description	Country
	UL Safety (e.g. electr. safety, overpressure, ...)	USA and Canada
	GOST Metrology, measurement technology	Russia
	KazInMetr Metrology, measurement technology	Kazakhstan
-	MTSCHS Permission for commissioning	Kazakhstan
	BelGIM Metrology, measurement technology	Belarus
	UkrSEPRO Metrology, measurement technology	Ukraine
-	CRN Safety (e.g. electr. safety, overpressure, ...)	Canada
