משדר מפלס מסוג קנה לחיבור ליחידת רדיו של WIKA
תיאור

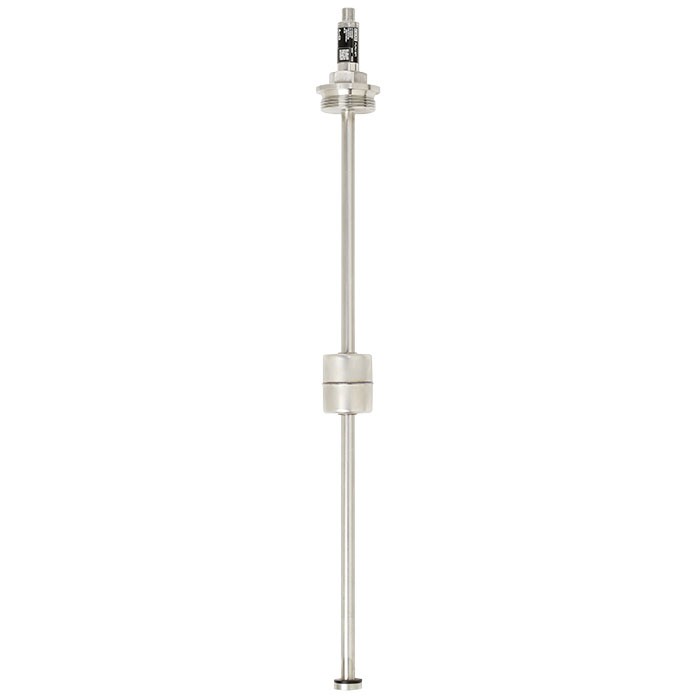

משדר מפלס מדגם FLRU עם טכנולוגיית שרשרת מצופים בשילוב עם יחידת הרדיו WIKA מדגם NETRIS ® 3 משמש בכל מקום שבו נדרש ניטור מרחוק מבוסס-דפדפן של מדידת מפלס במדי נוזלים. באמצעות ניתוח big data מרכזי ניתן לבצע תחזוקה מבוססת מצב ותחזוקה מונעת.
משדרי מפלס מסדרת דגמים זו פועלים על עקרון המצוף עם העברה מגנטית ומשמשים בכל מקום שבו נדרש ניטור מרחוק מרכזי מבוסס-דפדפן. המערכת המגנטית של המצוף בצינור ההנחיה מפעילה שרשרת מדידה התנגדותית המתאימה ל-3-wire
לאישורים נוספים, ראה עמוד 5
תכונות מיוחדות
- מכשיר מדידה תואם IIoT בשילוב עם יחידת הרדיו של WIKA, דגם NETRIS ® 3
- ניתן לפתרונות ייעודיים לתהליך ולהליך
- טמפרטורת תהליך: T = -80 ... +200 °C [-112 ... +842 °F]
- לחץ עבודה: P = ואקום עד 80 bar [1,160 psi]
- צפיפות מינימלית: ρ ≥ 400 kg/m3
- מגוון רחב של חיבורי תהליך וחומרים
- גרסה בטוחה מבחינה פנימית Ex i
שאלות ותשובות
מהו טווח המדידה של משדר המפלס FLRU?
הטווחים הזמינים הם 0 … 0.5 m, 0 … 1.5 m, 0 … 3.5 m ו-0 … 6 m.
מהו הדיוק של המכשיר?
הדיוק תלוי במרווח בין המגעים (contact separation) בשרשרת הקנים.
אילו חיבורי תהליך זמינים?
הברגות זכריות G 1 1/2 ו-G 2, וכן flanges לפי EN 1092-1 DN 50 ... DN 200, PN 6 ... PN 100 ולפי ASME B16.5 2" ... 8", Class 150 ... Class 600.
מאילו חומרים עשויים החלקים במגע עם המדיום?
Stainless steel 1.4571 (316Ti), סוגי 316L (1.4401, 1.4404, 1.4435), Buna ו-Titanium.
מהם גבולות הטמפרטורה והלחץ של התהליך?
טמפרטורת תהליך -80 … +200 °C, לחץ תפעול מוואקום ועד 80 bar, וצפיפות מדיום מינימלית ρ ≥ 400 kg/m³.
האם המכשיר מתאים לאזורים עם סיכון פיצוץ?
כן — קיימת גרסה intrinsically safe Ex i עם אישורי ATEX ו-IECEx, למשל II 1G Ex ia IIC T1 - T6 Ga ו-II 2G Ex ia IIC T1 - T6 Gb.
מה מבדיל את FLRU ממשדרי מפלס אחרים?
FLRU מיועד במיוחד לחיבור ליחידת הרדיו של WIKA מדגם NETRIS ® 3, ומספק ניטור מרחוק מבוסס-אינטרנט בעל יכולות IIoT באמצעות טכנולוגיית שרשרת-קנים.
מהי ההגנה מפני חדירה וכיצד מתבצע החיבור החשמלי?
ההגנה היא IP66/IP68, והחיבור החשמלי הוא M12 x 1 circular connector (4-pin), B-coded.
| דגם | FLRU |
| תת-קטגוריה | reed-chain |
| טווח גובה מילוי | 0.5…6 m · 0…0.5 m · 0…1.5 m · 0…3.5 m · 0…6 m |
| חיבור תהליך | G 1 1/2, male threadG 2, male threadDN 50 ... DN 200, PN 6 ... PN 1002" ... 8", Class 150 ... Class 600DIN EN ISO 228-1 G 1 1/2 male threadDIN EN ISO 228-1 G 2 male threadEN 1092-1 DN 50 ... DN 200, PN 6 ... PN 100ASME B16.5 2" ... 8", Class 150 ... Class 600DIN EN ISO 228-1 G1½ male thread |
| טמפ׳ תהליך | −80…+200 °C |
| לחץ תהליך מירבי | 80 bar |
| טכנולוגיית מדידה | float |
| אות יציאה | Unified WIKA Interface (UWI) · 3-wire potentiometer circuit |
| חיבור חשמלי | M12 x 1 circular connector (4-pin), B-coded |
| חומר חלקים רטובים | Stainless steel 1.4571 (316Ti), Stainless steel 1.4401 (316L), Stainless steel 1.4404 (316L), Stainless steel 1.4435 (316L), Buna, Titanium |
| טמפ׳ סביבה | −40…+105 °C |
| דרגת הגנה IP | IP66/IP68 |
| תקנים | RoHSATEXIECExCE |
| הגנת התפוצצות | II 1D Ex ia IIIC T* DaII 2D Ex ia IIIC T* DbII 1G Ex ia IIC T1 - T6 GaII 1/2G Ex ia IIC T1 - T6 Ga/GbII 2G Ex ia IIC T1 - T6 GbII 1/2D Ex ia IIIC T* Da/DbII 1/2D Ex ia IIICT Da/Db |
| שפות גיליון נתונים | EN |
| Process temperature range | ■ -40 ...+120 °C [-40 ...+248 °F] ■ -40 ...+200 °C [-40 ...+392 °F] (high-temperature version) | |
|---|---|---|
| Ambient and storage temperature range | -40 ...+105 °C [-40 ...+221 °F] | |
| Version with FKM O-ring -20 ...+105 °C [-4 ...+221 °F] | ||
| Climate class per IEC 60654-1 | Cx (-40 ...+105 °C [-40 ...+221 °F], 5 ... 95 %r.h.) | |
| Version with FKM O-ring: -20 ...+105 °C [-4 ...+221 °F] | ||
| Maximum permissible humidity, condensation | 100 %r.h., condensation permissible | |
| Maximum operating pressure | 80 bar [1,160 psi] | |
| Limit density | ρ ≥ 400 kg/m 3 | |
| Salt mist | IEC 60068-2-11 | |
| Vibration resistance | EN IEC 60721-3-2 | Cl.2M4 |
| EN IEC 60068-2-6 | 10 ... 55 Hz; 20 m/s 2 10 frequency cycles per axis | |
| Shock resistance per IEC 60068-2-27 | ■ 50g ■ 6 ms ■ 3 axes ■ 3 directions ■ 3 times in each direction | |
| Ingress protection per EN IEC 60529 1) | ■ IP66 ■ IP68 | |
| Mounting position | Vertical ± 30° |
| Hazardous gas atmos- phere | Temperature class | Ambient temperature range (T a ) | Process temperature |
|---|---|---|---|
| II 1G Ex ia IIC T1 - T6 Ga II 1/2G Ex ia IIC T1 - T6 Ga/Gb II 2G Ex ia IIC T1 - T6 Gb | T6 | -40 ...+50 °C [-40 ...+122 °F] | -80 ... +71.5 °C [-112 ... +160.7 °F] |
| T5 | -40 ...+75 °C [-40 ...+167 °F] | -80 ... +86.5 °C [-112 ... +187.7 °F] | |
| T4 | -40 ...+105 °C [-40 ...+221 °F] | -80 ... +121.5 °C [-112 ... +250.7 °F] | |
| T3 | -40 ...+105 °C [-40 ...+221 °F] | -80 ... +186.5 °C [-112 ... +367.7 °F] | |
| T2 | -40 ...+105 °C [-40 ...+221 °F] | -80 ...+200 °C [-112 ...+392 °F] | |
| T1 | -40 ...+105 °C [-40 ...+221 °F] | -80 ...+200 °C [-112 ...+392 °F] |
| Hazardous dust/air atmos- pheres | Power P i | Ambient temperature range (T a ) | Process temperature |
|---|---|---|---|
| II 1D Ex ia IIIC T* Da II 1/2D Ex ia IIICT Da/Db II 2D Ex ia IIIC T* Db | 330mW | -40 ...+100 °C [-40 ... 212 °F] | -80 ... 200 °C [-112 ...+392 °F] - 9 K 1) |
| Logo | Description | Region | |
|---|---|---|---|
| EU declaration of conformity | European Union | ||
| RoHS directive ATEX directive Hazardous areas | |||
| IECEx - in combination with ATEX Hazardous areas - Ex i Zone 0 gas Zone 1 mounting to zone 0 gas Zone 1 gas Zone 20 dust Zone 21 mounting to zone 20 dust Zone 21 dust | Ex ia IIC T1...T6 Ga Ex ia IIC T1...T6 Ga/Gb Ex ia IIC T1...T6 Gb Ex ia IIIC T* Da Ex ia IIIC T* Da/Db Ex ia IIIC T* Db | International |
