חיישן מפלס מכ״ם תעשייתי
תיאור
חיישן מפלס מכ״ם אלומת חופשית ILT מאפשר מדידת מפלס ללא מגע, גם דרך דפנות של מכלי פלסטיק.
הראדאר אלומת החופשית למדידת מפלס משדר גלים אלקטרומגנטיים אשר מוחזרים ממשטח החומר הנמדד. האותות המוחזרים מתקבלים ומנותחים, ומספקים מידע על המפלס. עד שתי נקודות מיתוג נוספות ניתנות לשילוב כדי לאפשר פלטי מיתוג נוספים, למשל להגנת גלישה ו/או הגנה מפני ריצה יבשה.
בזכות התכנון הקומפקטי והטיפול הנוח, חיישן המכ״ם מדגם ILT מתאים במיוחד ליישומי מדידה בסביבות תעשייתיות ובמכונות עבודה ניידות.

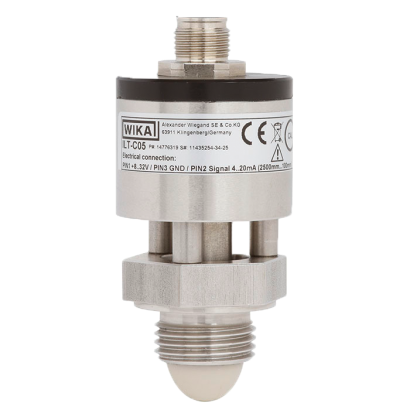

חיישן מפלס מכ״ם, דגם ILT-C05
הוא הוכן לדרישות של מכונות עבודה ניידות ומספק מדידות ברמת דיוק גבוהה בטמפרטורות של -40 ... +150 °C [-40 ... +302 °F]. הודות להטמעה/מיגון מתכתי, החיישן פועל ללא הפרעות בעוצמות שדה של עד 100 V/m ונשאר אמין גם תחת רטט של עד 40g וזעזועים של עד 100g. דגם ILT בטוח במיוחד בתפעול, גם בתנאים מאתגרים כגון אבק, לחות וחום. עקרון המדידה ללא מגע, בשילוב עם תכנון ללא תחזוקה, מבטיח עלות כוללת נמוכה של בעלות.
תכונות מיוחדות
- פותח לתנאי הפעלה קיצוניים במכונות עבודה ניידות
- אות מדידה רציף ומדויק
- עיצוב קומפקטי לשילוב קל
- ניתן להתקנה גם מחוץ למיכל (פלסטיק)
- פונקציית כיוון אפשרית עבור גיאומטריות מיכל מורכבות
שאלות ותשובות
מהו טווח המדידה של חיישן המכ״ם ILT-C05?
טווח המדידה הוא 0.1 … 5.0 m, עם דיוק של ±5 mm.
אילו מדיה ניתן למדוד ובאיזו טמפרטורה?
החיישן מתאים לנוזלים, מדיה צמיגה מאוד וחומרים מוצקים, בטמפרטורת תהליך של -40 … +150 °C.
מהם אפשרויות החיבור לתהליך?
החיבורים הזמינים הם G ½ A ו-1/2" NPT.
מהם חומרי החלקים הבאים במגע עם המדיה?
PEEK, FKM ו-Stainless steel 1.4404.
מהו אות הפלט של החיישן?
החיישן מספק 4...20 mA, 0...5 V, וכן יציאות מיתוג PNP ו-NPN.
מהו דירוג המיגון ומהם האישורים?
דירוג המיגון הוא IP67, והאישורים כוללים RoHS, FCC, ISED, ACMA, RSM ו-CE.
מה מייחד את דגם ILT-C05 מדגמים אחרים בסדרה?
ILT-C05 הוא גרסת האלומה החופשית לטמפרטורות גבוהות (עד 150 °C), שפותחה במיוחד עבור תנאי ההפעלה הקיצוניים במכונות עבודה ניידות.
האם ניתן להתקין את החיישן מחוץ למיכל?
כן, החיישן יכול לפעול גם מחוץ למיכל פלסטיק, וקיימת פונקציית התאמה לגיאומטריות מיכל מורכבות. ---
| דגם | ILT-C05 |
| סדרה | ILT |
| תת-קטגוריה | Free-beam radar, high-temperature version |
| טווח גובה מילוי | 0.1…5 m |
| חיבור תהליך | G ½ AG1/2A1/2"NPT |
| טמפ׳ תהליך | −40…+150 °C |
| לחץ תהליך מירבי | 25 bar |
| טכנולוגיית מדידה | radar |
| אות יציאה | 4...20 mA · 0...5 V · PNP switching output · DC0...5V · PNP · NPN |
| הזנה | DC 8...36 V |
| חיבור חשמלי | Circular connector M12 x 1, 4-pin or 5-pin; Cable outlet unshielded |
| חומר חלקים רטובים | PEEK, FKM, Stainless steel 1.4404 |
| טמפ׳ סביבה | −40…+100 °C |
| דרגת הגנה IP | IP67 |
| תקנים | RoHSFCCISEDACMARSMCE |
| שפות גיליון נתונים | EN, DE |
| 4-pin | Level + 1 switch point | |
|---|---|---|
| 1 | U+ | |
| 2 | S+ | |
| 3 | U- | |
| 4 | SP1 |
| Unshielded | Level + 2 switch points | |
|---|---|---|
| Brown | U+ | |
| White | U- | |
| Green | S+ | |
| Yellow | SP1 | |
| Pink | SP2 |
| Operating conditions | |
|---|---|
| Medium temperature limit | -40 … +150 °C [-40 … +302 °F] |
| Ambient temperature limit | -40 … +100 °C [-40 … +212 °F] |
| Storage temperature limit | -40 … +70 °C [-40 … +158 °F] |
| Pressure limit of medium | 0 … 25 bar [0 … 362 psi] |
| Vibration resistance per IEC 60068-2-6 | 40g, 10 ... 2,000 Hz |
| Permanent vibration resistance per IEC 60068-2-6 | 10g, 10 ... 2,000 Hz |
| Shock resistance per IEC 60068-2-27 | 100g, 11 ms |
| Free fall in line with IEC 60068-2-31 | |
| Single instrument | 1 m [3.28 ft] |
| Multiple packaging | 0.5 m [1.64 ft] |
| Mounting position | Vertical |
| Ingress protection (IP code) per IEC 60529 | IP67 |
| EMC | |
| ESD per ISO 10605 | ±8 kV contact discharge, ±15 kV air discharge |
| HF field per ISO 11452-2 | 100 V/m |
| BCI per ISO 11452-4 | 200 mA |
| Pulse 1 per ISO 7637-2 1) | Level III |
| Pulse 2a per ISO 7637-2 1) | Level III |
| Pulse 2b per ISO 7637-2 1) | Level III |
| Pulse 3a per ISO 7637-2 1) | Level III |
| Pulse 3b per ISO 7637-2 1) | Level III |
| Fast transient pulses per ISO 7637-3 | Level IV |
| Radio disturbance per CISPR 25 | 30 ... 1,000 MHz |
| Packaging | ■ Individual packaging ■ Multiple packaging (up to 50 pieces possible) |
|---|---|
| Instrument labelling (product label) | ■ WIKA product label, adhesive foil ■ Customised product label on request |
הצגת הכול (7)
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| EMC Directive EN 61326 emission (group 1, class B) and immunity (industrial environments) RED - Radio Equipment Directive ETSI EN 305 550 The instrument may be used without restrictions RoHS directive Federal Communications Commission | in the EU and in the EFTA countries. (FCC) for US USA | |
| - Innovation, Science and Economic | Development (ISED) for Canada Canada | |
| ACMA Radio | (Australian Communication and Media Authority) approval | Australia |
| RSM (Radio Radio | Spectrum Management) approval | New Zealand |
| Description | Temperature range | Cable diameter | Cable length | Order num- ber | |
|---|---|---|---|---|---|
| Circular connector M12 x 1 with moulded cable | |||||
| Straight version, cut to length, 4-pin, PUR cable, | -20 ... +80 °C [-4 ... +176 °F] | 4.5 mm [0.18 in] | 2 m [6.6 ft] | 14086880 | |
| UL Listed, IP67 | 5 m [16.4 ft] | 14086883 | |||
| 10 m [32.8 ft] | 14086884 | ||||
| Angled version, cut to length, 4-pin, PUR cable, UL Listed, IP67 | -20 ... +80 °C [-4 ... +176 °F] | 4.5 mm [0.18 in] | 2 m [6.6 ft] | 14086889 | |
| 5 m [16.4 ft] | 14086891 | ||||
| 10 m [32.8 ft] | 14086892 | ||||
| Connection cable M12 x 1 with integrated LED display | |||||
| Connection cable, 4-pin, PUR cable, UL Listed, IP67 1 x LED green, 2 x LED yellow | -20 ... +80 °C [-4 ... +176 °F] | 4.5 mm [0.18 in] | 2 m [6.6 ft] | 14252834 | |
| Connection cable, 4-pin, PUR cable, UL listed, IP67 1 x LED green, 2 x LED yellow | -20 ... +80 °C [-4 ... +176 °F] | 4.5 mm [0.18 in] | 5 m [16.4 ft] | 14252835 |
| Description | Order number |
|---|---|
| Adjustment magnet | 14760395 |
