990.36 1
990.36
בהזמנה
WIKA · מדידת לחץ · משפחה 990

אטם דיאפרגמה עם חיבור הברגה

אטם דיאפרגמה עם חיבור הברגה, דיאפרגמה בגימור סומק או עם לוח מגן, עבור מדיות צמיגות מאוד, מתגבשות, שוחקות ויישומים היגייניים.
EACCRN3-A Sanitary Standard3-A
מחיר
לפי דרישה
תלוי בתצורה
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

תיאור

אטמי דיאפרגמה משמשים להגנה על מכשירי מדידת לחץ ביישומים עם מדיה מאתגרת. במערכות אטם דיאפרגמה, הדיאפרגמה של אטם הדיאפרגמה יוצרת הפרדה בין המכשיר לבין המדיה. הלחץ מועבר אל מכשיר המדידה באמצעות נוזל המילוי של המערכת המצוי בתוך מערכת אטם הדיאפרגמה.

לצורך מימוש יישומי לקוח תובעניים, קיימת מגוון רחב של תצורות, חומרי גלם ונוזלי מילוי למערכת.

למידע טכני נוסף על אטמי דיאפרגמה ועל מערכות אטם דיאפרגמה, ראה IN 00.06 "יישום, עקרון פעולה, תצורות".

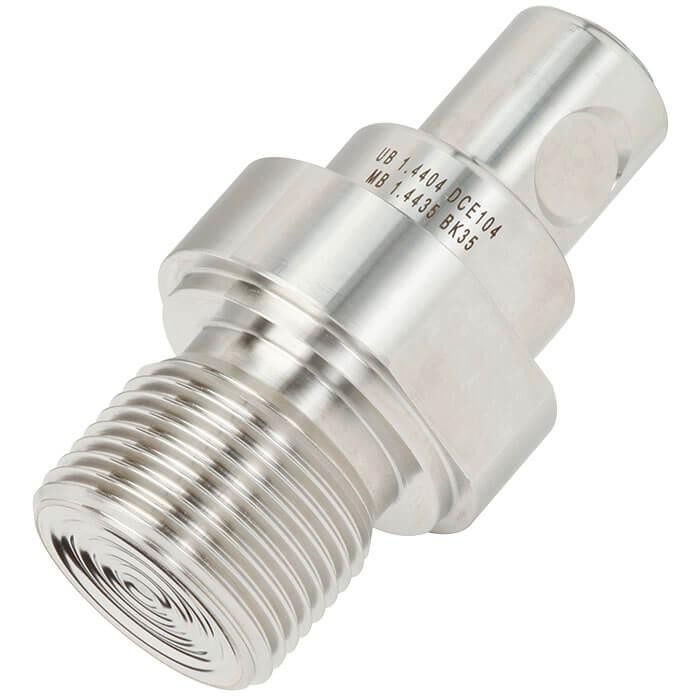

דגם 990.36 עם דיאפרגמה צמודה (Flush)

אטם דיאפרגמה קטן מדגם 990.36 עם חיבור מוברג ודיאפרגמה צמודה מתאים למגוון יישומים. אטם דיאפרגמה זה, למרות ממדיו הקומפקטיים, ניתן לשימוש גם עבור לחצים גבוהים.

באופן אופציונלי, קיימות גרסאות בתכנון היגייני או עם לוחות מגן.

התקנת אטם הדיאפרגמה על מכשיר המדידה יכולה להתבצע באמצעות חיבור ישיר; עבור טמפרטורות גבוהות באמצעות אלמנט קירור או באמצעות נימי גמיש.

לבחירת החומר WIKA מציעה מגוון פתרונות, שבהם אטם הדיאפרגמה והחלקים הרטובים יכולים להיות עשויים מאותו חומר או מחומרים שונים. לחלופין, ניתן לצפות את החלקים הרטובים.

תכונות מיוחדות

  • חיבור הברגה להברגה ישירה
  • ממברנה שטוחה (flush) במידות קומפקטיות
  • לחצים גבוהים לתעשיית התהליכים
  • גרסה עם לוח הגנה לעמידות שחיקה מוגברת
  • טווחי מדידת ואקום

שאלות ותשובות

מה מטרת אטם הדיאפרגמה?

הדיאפרגמה יוצרת הפרדה בין מכשיר מדידת הלחץ לבין המדיום, והלחץ מועבר אל המכשיר באמצעות נוזל המילוי של מערכת אטם הדיאפרגמה.

לאילו מדיות מתאים דגם 990.36?

הדגם מיועד למדיות צמיגות מאוד, מתגבשות ושוחקות, וכן ליישומים היגייניים — למשל במשאבות טיח ובטון ובכרייה.

אילו חיבורי תהליך זמינים?

חיבורי הברגה בתקנים G (G 1/2, G 3/4, G 1, G 1 1/2, G 2) ו-NPT (1/2 NPT, 3/4 NPT, 1 NPT, 1 1/2 NPT, 2 NPT).

מהו טווח הטמפרטורות של המדיום?

הטמפרטורה הנתמכת היא ‎-50 … +400 °C.

האם הדגם מתאים ללחצים גבוהים?

כן — בזכות הממדים הקומפקטיים של הדיאפרגמה הצמודה, ניתן להשתמש בו גם עבור לחצים גבוהים בתעשיית התהליך.

אילו חומרים זמינים לחלקים הרטובים?

מגוון פלדות אל-חלד (1.4571 / 316Ti, 1.4435 / 316L, 1.4539 / 904L), Duplex 2205, Superduplex 2507, Hastelloy C276, Monel 400 ו-Titanium class 2; קיימים גם ציפויי Wikaramic®, PFA וזהב.

מה מבדיל את גרסת לוח המגן?

הגרסה עם לוח המגן מספקת עמידות שחיקה מוגברת, ומתאימה במיוחד למדיות קשים ושוחקים.

האם קיים אישור היגייני?

כן — הדגם זמין בתכנון היגייני עם אישור 3-A Sanitary Standard, בנוסף ל-EAC ו-CRN.

זיהוי
דגם990.36
סדרה990
תת-קטגוריהDiaphragm seal
תנאי תהליך
חיבור תהליך
1 NPT2 NPTG 1G 2G ½G ¾G 1 ½½ NPT¾ NPT1 ½ NPTG 1/2G 3/4G 1 1/21/2 NPT3/4 NPT1 1/2 NPT
טמפ׳ תהליך−50…+400 °C
חומרים
חומר חלקים רטוביםStainless steel 1.4571 (316Ti), Stainless steel 1.4435 (316L), Stainless steel 1.4539 (904L), Stainless steel 1.4541 (321), Duplex 2205 (1.4462), Superduplex 2507 (1.4410), Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Monel 400 (2.4360), Titanium class 2 (3.7035), Titanium class 7 (3.7235), Gold plating, Stainless steel 1.4404 / 1.4435 (316L), Titanium class 11 (3.7225), Wikaramic® coating, PFA (perfluoroalkoxy) coating, PFA coating
חומר אטםNBR, EPDM, FPM/FKM, Viton, FPM/FKM (Viton), EPDM 70, FKM 75
תקנים ואישורים
תקנים
EACCRN3-A Sanitary Standard3-A
פרטים נוספים
שפות גיליון נתוניםEN
טבלאות מגיליון הנתונים
Model 990.36StandardOption
Permissible pressureDepending on the process connection thread, see tables from page 5Vacuum measuring ranges
VersionFlush diaphragm seal with diaphragm■ Flush diaphragm seal with protective plate ■ Flush diaphragm seal with hygienic connection
Level of cleanliness of wetted partsOil and grease free per ASTM G93-03 level FWIKA standard (< 1,000 mg/m²)■ Oil and grease free per ASTM G93-03 level D and ISO 15001 (< 220 mg/m 2 ) ■ Oil and grease free per ASTM G93-03 level C and ISO 15001 (< 66 mg/m 2 )
Origin of wetted partsInternationalEU, CH, USA
Connection to the measuring instrumentAxial adapterAxial adapter with G½, G¼, ½NPTor ¼NPT(female)
Type of mountingDirect mounting■ Capillary ■ Cooling element
Design per NACE-■ MR0175 ■ MR0103
Vacuum service (see IN 00.25)Basic service■ Premium service ■ Advanced service
Instrument mounting bracket (only for capillary option)-■ Form H per DIN 16281, 100 mm, aluminium, black ■ Form H per DIN 16281, 100 mm, stainless steel ■ Bracket for pipe mounting, for pipe outer Ø20 ... 80 mm, steel (see data sheet AC 09.07)
Wetted partsMaximum permissible process temperature 1) in °C [°F]
Upper body of diaphragm sealDiaphragm
Stainless steel 1.4404 / 1.4435 (316L)Stainless steel 1.4404 / 1.4435 (316L)400 [752]
Stainless steel 1.4435 (316L)Stainless steel 1.4435 (316L)400 [752]
Stainless steel 1.4539 (904L)Stainless steel 1.4539 (904L)
Stainless steel 1.4541 (321)Stainless steel 1.4541 (321)
Stainless steel 1.4571 (316Ti)Stainless steel 1.4571 (316Ti)
Duplex 2205 (1.4462)Duplex 2205 (1.4462)300 [572]
Superduplex 2507 (1.4410)Superduplex 2507 (1.4410)
Hastelloy C22 (2.4602)Hastelloy C22 (2.4602)400 [752]
Hastelloy C276 (2.4819)Hastelloy C276 (2.4819)
Monel 400 (2.4360)Monel 400 (2.4360)
Titanium class 2 (3.7035)Titanium class 2 (3.7035)
Titanium class 7 (3.7235)Titanium class 11 (3.7225)
Stainless steel 1.4435 (316L)Wikaramic ® coating
PFA (perfluoroalkoxy) coating, FDA260 [500]
PFA (perfluoroalkoxy) coating, antistatic
Gold plating400 [752]
Wetted partsPermissible process temperature 1) of the sealing in °C [°F]
Upper body of diaphragm sealProtective plate
Stainless steel 1.4404 / 1.4435 (316L)Stainless steel 1.4404 / 1.4435 (316L)■ FPM/FKM,Viton -10 ...+200 °C [14 ... 392 °F] ■ NBR -20 ...+100 °C [-4 ...+212 °F] ■ EPDM -50 ...+100 °C [-58 ...+212 °F]
Stainless steel 1.4571 (316Ti)Stainless steel 1.4571 (316Ti)
Hastelloy C22 (2.4602)Hastelloy C22 (2.4602)
Hastelloy C276 (2.4819)Hastelloy C276 (2.4819)
Monel 400 (2.4360)Monel 400 (2.4360)
Titanium class 2 (3.7035)Titanium class 2 (3.7035)
Titanium class 7 (3.7235)Titanium class 11 (3.7225)
Stainless steel 1.4435 (316L)Wikaramic ® coating
StandardMale thread
StandardOption
Following DIN 3852-2G½■ G¾ ■ G1 ■ G1½ ■ G2
Following ASME B16.11½NPT■ ¾NPT ■ 1 NPT ■ 1½NPT ■ 2 NPT
הצגת הכול (13)
LogoDescriptionCountry
EAC (option) Pressure equipment directiveEurasian Economic Community
-MTSCHS (option) Permission for commissioningKazakhstan
®3-A 1) (version with G 1 hygienic connection) Sanitary StandardUSA
-CRN Safety (e.g. electr. safety, overpressure, ...)Canada
GPNDimensions in mm[in]
hlMbSWD
G½40043 [1.693]20 [0.787]17 [0.669]27 [1.063]32 [1.26]
G¾50 [1.969]22 [0.866]
G 159 [2.323]28 [1.102]25 [0.984]41 [1.614]45 [1.772]
G1½25063 [2.48]30 [1.181]40 [1.575]55 [2.165]60 [2.362]
G 252 [2.047]60 [2.362]68 [2.677]
GPNDimensions in mm[in]
hlMbSWD
½NPT60040 [1.575]19 [0.748]14 [0.551]27 [1.063]32 [1.26]
¾NPT40050 [1.969]20 [0.787]17 [0.669]
1 NPT25053 [2.087]25 [0.984]25 [0.984]36 [1.417]40 [1.575]
1 ½NPT10059 [2.323]26 [1.024]40 [1.575]55 [2.165]60 [2.362]
2 NPT60 [2.362]27 [1.063]52 [2.047]60 [2.362]68 [2.677]
GPNDimensions in mm[in]
hlSPSWD 1)
G½40043 [1.693]20 [0.787]15 [0.591]27 [1.063]32 [1.26]
G¾50 [1.989]
G 159 [2.323]28 [1.102]24 [0.945]41 [1.614]41 [1.614]
G1½25061 [2.402]27 [1.063]36 [1.417]55 [2.165]55 [2.165]
G 263 [2.48]30 [1.181]40 [1.575]60 [2.362]68 [2.677]
GPNDimensions in mm[in]
hlSPSWD
½NPT60040 [1.575]19 [0.748]15 [0.591]27 [1.063]32 [1.26]
¾NPT40050 [1.969]20 [0.787]
1 NPT25053 [2.087]25 [0.984]24 [0.945]36 [1.417]40 [1.575]
1 ½NPT10059 [2.323]26 [1.024]36 [1.417]55 [2.165]60 [2.362]
2 NPT60 [2.362]27 [1.063]40 [1.575]60 [2.362]68 [2.677]
MaterialPNTemperatureConformityColourOrder number
O-ringrangeO₁O₂
EPDM 7040 bar-40 ...+145 °CFDA 21 CFR 177.2600, USP XXV class VI and 3-A (18-03) Sanitary Standards class 2 (max. 8 %milk fat)Black1402383314004173
FKM 75-15 ...+200 °CFDA 21 CFR 177.2600, USP XXIII class VI and 3-A (18-03) Sanitary Standards class 11433727914004174
MaterialUnified numbering system (UNS)
Stainless steel 316L (1.4404 or 1.4435)S31603
Stainless steel 904L (1.4539)N08904
Stainless steel 321 (1.4541)S32100
Stainless steel 316Ti (1.4571)S31635
Stainless steel 1.4466 (urea grade)S31050
Duplex 2205 (1.4462)S31803
Superduplex 1.4410S32750
Tantalum (also lining)R05200
Hastelloy C276 (2.4819)N01276
Hastelloy C22 (2.4602)N06022
Inconel 600 (2.4816)N06600
Incoloy 825 (2.4858)N08825
Inconel 625 (2.485)N06625
Monel 400 (2.4360)N04400
Nickel 200 (2.4066)N02200
Nickel 201 (2.4068)N02201
Titanium 3.7035 (class 2)R50400
Titanium 3.7235 (class 7)R52400
Zirconium GR702R60702
DesignationIdenti- fication numberSolidi- fication pointBoiling/ degradation pointDensity at 25 °CKin.Viscosity at 25 °CRemark
KN°C°Cg/cm³cSt
Silicone oil2-45+3000.9654.5Universal application
Glycerine7-35+2401.26759.6FDA 21 CFR 182.1320
Silicone oil17-90+2000.924.4Low temperatures
Halocarbon21-60+1751.8910.6Oxygen 1) and chlorine
Methylcyclopentane30-130+600.740.7For very low temperatures
High-temperature silicone oil32-25+4001.0647.1For high temperatures
Neobee® M-2059-35+2600.9210.0FDA 21 CFR 172.856, 21 CFR 174.5
DI water64+4+851.000.9For ultrapure media
Silicone oil68-75+2500.9310.3
DI water/propanol mixture75-30+600.923.6For ultrapure media
Medicinal white mineral oil92-15+2600.8545.3FDA 21 CFR 172.878, 21 CFR 178.3620(a); USP, EP, SP
Maximum temperatureMaximum oxygen pressure
to 60 °C50 bar
> 60 °C to 100 °C30 bar
> 100 °C to 175 °C25 bar
