מד זרימה
תיאור
מד זרימה מדגם FLC-1222 הוא פתרון חוסך בעלויות לניטור זרימה. האפשרות להתקנת "hot tapping" מבלי שיהיה צורך לרוקן את צינור הזרימה מאפשרת התקנה מהירה וקלה של מכשיר המדידה הקומפקטי. ניתן להשתמש במכשיר כפתרון נייד או כפתרון קבוע.
מד הזרימה זמין בשלושה גדלים ומתאים לשימוש בקטרי צנרת של DN 50 ... DN 2600. כך ניתן למדוד מגוון רחב של נפחי זרימה ומהירויות, גם ביישומים תובעניים.

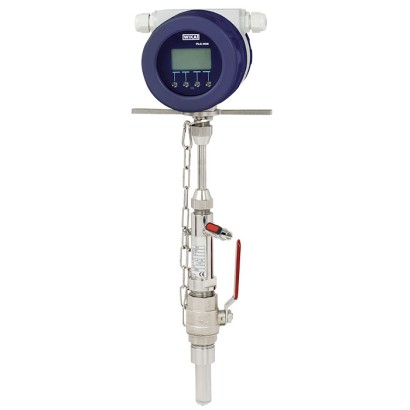

מד זרימה, דגם FLC-1222
התכנון העמיד, שאינו דורש תחזוקה, מאפשר מדידה דו-כיוונית ברמת דיוק גבוהה. רכיבים פנימיים מצופים כדי להגן עליהם מפני השפעות חיצוניות.
ממיר אות של WIKA, בין אם מחובר ישירות למכשיר או מופרד ממנו (למשל דגם FLC-608), מזהה את הפרש הפוטנציאלים בין האלקטרודות, מעבד את האות כדי לחשב את הזרימה ומנהל תקשורת עם מערכות הבקרה החיצוניות.
תכונות מיוחדות
- ניתן לשימוש כמכשיר מדידה נייד או קבוע, בזכות "hot tapping" (קידוח צינורות תחת לחץ)
- חיבור מנומטר זמין
- בדיקת מדי זרימה באתר
- ללא חלקים נעים וללא אובדן לחץ
שאלות ותשובות
מהו טווח הטמפרטורות הנתמך?
טמפרטורת הסביבה וטמפרטורת התהליך נתמכות שתיהן בטווח -40 … +80 °C.
מהו הלחץ המרבי של התהליך?
הלחץ המרבי של התהליך הוא 20 bar.
אילו חיבורי תהליך זמינים?
המד זמין עם חיבורי 1" GAS או 1" NPT.
מהם חומרי החלקים הבאים במגע עם התווך?
Stainless steel 304, POM, Stainless steel 316L, פלדה מצופה ניקל, ו-Stainless steel 316L באפשרות השסתום.
מהו דירוג ההגנה מפני חדירה?
דירוג ההגנה הוא IP68.
האם יש אישור לאזורים מסוכנים?
כן, קיימת אופציה ל-ATEX ול-IECEx עבור הגרסה המופרדת.
מה מייחד את ה-FLC-1222 בהשוואה למדי זרימה אחרים?
היכולת להתקנה בשיטת "hot tapping" — קידוח הצנרת תחת לחץ ללא ריקון — מאפשרת שימוש נייד או קבוע, והמד כולל חיבור מד לחץ ואינו מציג אובדן לחץ מכיוון שאין לו חלקים נעים.
אילו אישורים סטנדרטיים יש למד?
CE, EMC EN 61326 ו-RoHS; ATEX ו-IECEx זמינים כאופציה לגרסה המופרדת.
| דגם | FLC-1222 |
| סדרה | FLC |
| תת-קטגוריה | Insertion, retractable |
| חיבור תהליך | 1" GAS1" NPT |
| טמפ׳ תהליך | −40…+80 °C |
| לחץ תהליך מירבי | 20 bar |
| טכנולוגיית מדידה | magnetic |
| חומר חלקים רטובים | Stainless steel 304, POM, Stainless steel 316L, Nickel-plated steel, Stainless steel 316L (valve option) |
| טמפ׳ סביבה | −40…+80 °C |
| דרגת הגנה IP | IP68 |
| תקנים | CEEMC EN 61326RoHS |
| הגנת התפוצצות | ATEX (option for separated version)IECEx (option for separated version) |
| Version | Min. diameter of the flow tube | Max. diameter of the flow tube |
|---|---|---|
| DN [in] | DN [in] | |
| S | 50 [2"] | 600 [24"] |
| M | 200 [8"] | 1,600 [64"] |
| L | 450 [18"] | 2,600 [104"] |
| Specifications | |
|---|---|
| Versions | ■ S (DN 50 ... 600) ■ M(DN 200 ... 1500) ■ L (DN 450 ... 2600) |
| Materials | |
| Case material | Stainless steel 304 |
| Sensor head | POM |
| Electrodes | Stainless steel 316L |
| Valve | ■ Nickel-plated steel (standard) ■ Stainless steel 316L |
| Stopcock | ■ 1" GAS ■ 1" NPT |
| Operating pressure | ≤ 20 bar [290 psi] |
| Medium temperature | -40 °C ...+80 °C [-40 ...+176 °F] |
| Ingress protection per EN 60529 | IP68 (continuous immersion to 1.5 m) |
| Compatible signal converters | ■ Model FLC-608A/B/R ■ Model FLC-406 |
| Electrical connection | Cable gland M20 x 1.5, terminal block and sealing resin |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity | European Union | |
| EMCdirective EN 61326 emission (group 1, class B) and immunity (industrial application) | ||
| ATEX directive (option for separated version) | ||
| IECEx (option for separated version) | International |
