משדר/חיישן כוח למתח/דחיסה עם גשרי מדידה (strain gauges)
תיאור

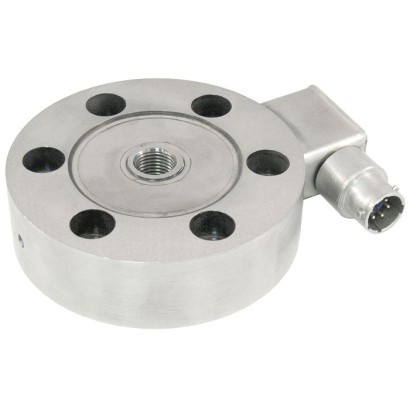

משדר/חיישן הכוח למתח/דחיסה מדגם F2229 עם גשרי מדידה (סטריינג’ים) מציע דיוק גבוה ומתאים למדידת כוח סטטית ודינמית כאחד בזרימת הכוח הישירה.
העברת הכוח מתבצעת דרך החור המרכזי המעביר עם הברגה פנימית. הדבר מבטיח העברת כוח צירית ומאונכת ומיועד לקליטת כוחות המתח או הדחיסה. כך הכוח מועבר באופן מרכזי ואחיד אל תוך המכשיר. הדבר מאפשר מדידה מדויקת של כוחות המתח או הדחיסה בפועל במגוון רחב של יישומים.
קפיץ המדידה מתעוות באופן אלסטי על ידי כוח מתח או דחיסה המוזן בכיוון הכוח. המתחים המכניים שנוצרים נמדדים באמצעות הסטריינג’ים, מומרם לאות מוצא חשמלי ומוצאים כאות mV/V.
תכונות מיוחדות
- כוחות מדורגים מ-0 ... 50 lb ל-0 ... 200,000 lb [0 ... 0.222 kN ל-0 ... 889.64 kN]
- למדידה סטטית ודינמית
- העברת כוח דרך חור מרכזי עם הברגה פנימית
- כיול מתיחה/לחיצה
- עיצוב עמיד, שילוב קל, יציבות לטווח ארוך
שאלות ותשובות
מהו טווח הכוח המדורג של ה-F2229?
הטווחים המדורגים נעים מ-0 ... 50 lb ועד 0 ... 200,000 lb [0 ... 0.222 kN עד 0 ... 889.64 kN].
מהו הדיוק של המשדר?
הדיוק הוא ≤ ±0.10 % Fnom.
כיצד מוזן הכוח אל המשדר?
הכוח מוזן צירית דרך חור מרכזי מעביר עם הברגה פנימית, המבטיח העברת כוח מרכזית ואחידה.
האם המשדר מתאים למדידה דינמית?
כן, ה-F2229 מתאים הן למדידה סטטית והן למדידה דינמית.
מהו אות המוצא של המשדר?
אות המוצא הוא 2 mV/V ±0.50 % Fnom.
מהן טמפרטורות ההפעלה?
טמפרטורת הסביבה וטמפרטורת התהליך הן -54 ... +121 °C.
מהי דרגת ההגנה מפני חדירה?
דרגת ההגנה היא IP66.
מה מבדיל את ה-F2229 מדגמים אחרים?
ה-F2229 מאופיין בהזנת כוח דרך חור מרכזי מעביר עם הברגה פנימית, כיול מתיחה/דחיסה, הגנת עומס יתר של 200 % וגוף מפלדת אל-חלד או פלדת פחמן.
| דגם | F2229 |
| תת-קטגוריה | Tension/Compression force transducer |
| טווח כוח | 50…200000 lb · 0.222…889.64 kN · 22.68…90718.5 kg |
| מחלקת דיוק | ≤ ±0.10 % Fnom |
| טמפ׳ תהליך | −54…+121 °C |
| סוג התקנה | Tension/Compression |
| אות יציאה | 2 mV/V ±0.50 % Fnom |
| חומר תא העומס | Stainless steel, Carbon steel |
| טמפ׳ סביבה | −54…+121 °C |
| דרגת הגנה IP | IP66 |
| משקל | 0.454 kg |
| תקנים | EACRoHSEU declaration of conformityCE |
| הגנה מעומס יתר | 200 % |
| שפות גיליון נתונים | EN |
| Standard | In accordance with directive VDI/VDE/DKD 2638 |
|---|---|
| Material of the measuring body | |
| Rated force < 125,000 lb [556 kN] | Stainless steel |
| Rated force ≥ 125,000 lb [556 kN] | Carbon steel |
| Ingress protection (per DIN IEC/EN 60529) | IP66 |
| Weight | Approx. 1 ... 27 lb [approx. 453.5 ... 12,247 g] depending on rated load/force |
| Type of measuring element | Measuring spring with strain gauges |
|---|---|
| Range of use | Determination of tension/compression forces |
| Input resistance R e | 350Ω |
| Output resistance R a | 350Ω |
| Rated displacement s nom | 0.002 ... 0.01 in [0.05 ... 0.25 mm] |
| Force introduction | Central through hole with female thread |
| Relative linearity error d lin | ≤ ±0.10%F nom |
|---|---|
| Relative repeatability error in unchanged mounting position b rg | ≤ ±0.03%F nom |
| Relative reversibility error v | ≤ ±0.10%F nom |
| Relative creep, 30 min at F nom | ≤ ±0.10%F nom |
| Relative deviation of zero signal d S, 0 | ≤±1%F nom |
| Temperature effect on zero signal TC 0 | ≤ ±0.05 %/ 10 K |
| Temperature effect on characteristic value TC C | ≤ ±0.05 %/ 10 K |
| Reference conditions | |
| Calibration | Tension/Compression force |
| lb | |
|---|---|
| 50 | 20,000 |
| 500 | 30,000 |
| 1,000 | 50,000 |
| 2,000 | 75,000 |
| 3,000 | 100,000 |
| 7,500 | 150,000 |
| 10,000 | 200,000 |
הצגת הכול (10)
| kg | |
|---|---|
| 22.68 | 9,072 |
| 226.8 | 13,608 |
| 453.6 | 20,680 |
| 907.2 | 34,019 |
| 1,361 | 45,359 |
| 3,402 | 68,039 |
| 4,536 | 90,718.5 |
| 0.222 | 88.96 |
|---|---|
| 2.224 | 133.45 |
| 4.448 | 222.41 |
| 8.896 | 333.62 |
| 13.34 | 444.82 |
| 33.36 | 667.23 |
| 44.48 | 889.64 |
| Rated temperature range B T, nom | -65 ...+250 °F [-54 …+121 °C] |
|---|---|
| Compensated rated temperature range | 59 ... 159.8 °F [15 …71°C] |
| Operating temperature range B T, G | -65 ...+250 °F [-54 …+121 °C] |
| Reference temperature T ref | 73 °F [23 °C] |
| Storage temperature range | -65 ...+250 °F [-54 …+121 °C] |
| Humidity | 35 ... 85 %relative humidity |
| Condensation | Non-condensing |
| Operating altitude | ≤ 8,202 ft [2,500 m] above sea level |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| EAC | Eurasian Economic Com - munity |
| Rated force F nom lb | Dimensions in inch | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| ØA | B | ØC | ØD | E | F | G | H | M | |
| 50 ... 500 | 0.28 | 6 | 2.250 | 3 | 0.82 | 0.75 | 1.25 | 1 | 3/8-24 UNF |
| 1,000 ... 2,000 | 0.34 | 6 | 2.625 | 3.5 | 0.82 | 0.75 | 1.25 | 1 | 1/2-20 UNF |
| 3,000 ... 7,500 | 0.40 | 8 | 4.500 | 5.5 | 1.25 | 1.5 | 2 | 1.8 | 1-1/4 UNS |
| 10,000 ... 20,000 | 0.53 | 8 | 4.875 | 6 | 1.25 | 1.5 | 2 | 1.8 | 1 1/2-12 UNF |
| 30,000 ... 50,000 | 0.78 | 8 | 6.000 | 7.5 | 1.25 | 1.5 | 2 | 2 | 2-12 UN |
| 75,000 ... 100,000 | 0.66 | 12 | 7.750 | 9 | 1.25 | 1.5 | 2 | 2.5 | 2-1/2-12 UN |
| 125,000 ... 200,000 | 1.03 | 12 | 11.750 | 14 | 1.5 | 1.5 | 2 | 4.25 | 3 1/2-8 UN |
| Rated force F nom kN | Dimensions inmm | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| ØA | B | ØC | ØD | E | F | G | H | M | |
| 0.222 ... 2.224 | 7.1 | 6 | 57.2 | 76.2 | 20.8 | 19.1 | 31.75 | 25.4 | 3/8-24 UNF |
| 4.448 ... 8.896 | 8.7 | 6 | 66.7 | 88.9 | 20.8 | 19.1 | 31.75 | 25.4 | 1/2-20 UNF |
| 13.34 ... 33.36 | 10.2 | 8 | 114.3 | 139.7 | 31.8 | 38.1 | 50.8 | 45.7 | 1-1/4 UNS |
| 44.48 ... 88.96 | 13.4 | 8 | 123.8 | 152.4 | 31.8 | 38.1 | 50.8 | 45.7 | 1 1/2-12 UNF |
| 133.45 ... 222.41 | 19.8 | 8 | 152.4 | 190.5 | 31.8 | 38.1 | 50.8 | 50.8 | 2-12 UN |
| 333.62 ... 444.82 | 16.8 | 12 | 196.9 | 228.6 | 31.8 | 38.1 | 50.8 | 63.5 | 2-1/2-12 UN |
| 556 ... 889.64 | 26.2 | 12 | 298.5 | 355.6 | 38.1 | 38.1 | 50.8 | 108 | 3 1/2-8 UN |
