משדר/חיישן כוח למתח/דחיסה עם מדי מאמץ (strain gauges)
תיאור
משדר הכוחות למתיחה/דחיסה מדגם F2222 עם מדי מאמץ (strain gauges) מציע דיוק גבוה ומתאים למדידת כוחות סטטיים ודינמיים כאחד בזרימת הכוח הישירה.
העברת הכוח מתבצעת דרך החור המרכזי המעביר עם הברגה פנימית. הדבר מבטיח העברת כוח צירית ומאונכת ומיועד לקליטת כוחות המתיחה או הדחיסה. כך הכוח מועבר באופן מרכזי ואחיד אל תוך המכשיר. הדבר מאפשר מדידה מדויקת של כוחות המתיחה או הדחיסה בפועל במגוון רחב של יישומים.
קפיץ המדידה מתעוות באופן אלסטי על ידי כוח מתיחה או דחיסה המוזן בכיוון הכוח. המתחים המכניים שנוצרים נמדדים על ידי מדי המאמץ, מומרם לאות מוצא חשמלי ומסופקים כאות mV/V.
לאישורים נוספים, ראה עמוד 4

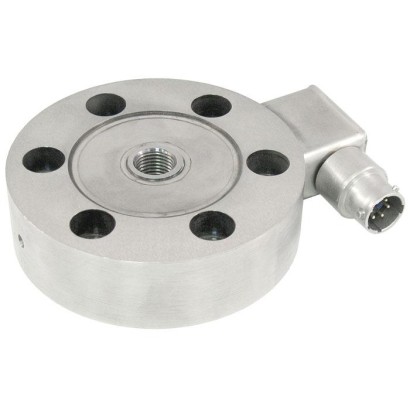

משדר כוחות למתיחה/דחיסה, דגם F2222
עם מבנה מפלדת אל-חלד עמיד, דגם F2222 מבטיח יציבות ועמידות מצוינות תחת עומסים גבוהים ומתאים במיוחד לתנאי עבודה קשים במערכות אוטומציה תעשייתיות, בבניית ספסלי בדיקה וכן במפעלי ייצור.
בשל גובה ההתקנה הנמוך, המכשיר מתאים לשימוש במצבי התקנה מוגבלים וניתן לשילוב בקלות במפעלים קיימים.
תכונות מיוחדות
- כוחות מדורגים מ-0 ... 5 lb ל-0 ... 500,000 lb [0 ... 22.24 N ל-0 ... 2,224 kN]
- למדידה סטטית ודינמית
- העברת כוח דרך חור מרכזי עם הברגה פנימית
- כיול מתיחה/לחיצה
- עיצוב עמיד, שילוב קל, יציבות לטווח ארוך
שאלות ותשובות
מהו טווח הכוחות המדורגים של דגם F2222?
הטווחים המדורגים נעים מ-0 ... 5 lb [0 ... 22.24 N] ועד 0 ... 500,000 lb [0 ... 2,224 kN].
מהי דיוק המדידה?
הדיוק הוא ≤ ±0.2 % Fnom עבור טווחים עד 25 lb, ו≤ ±0.1 % Fnom עבור טווחים מ-50 lb ומעלה.
כיצד מוזן הכוח אל המשדר?
הכוח מוזן דרך חור מרכזי מעביר עם הברגה פנימית, המבטיח העברת כוח צירית ומרכזית, בכיוון מתיחה או דחיסה.
מהו אות המוצא של המשדר?
אות המוצא הוא 2 mV/V עבור טווחים עד 25 lb, ו-3 mV/V עבור טווחים מ-50 lb ומעלה.
מהן טמפרטורות ההפעלה?
הטמפרטורה המותרת היא -54 … +121 °C, הן עבור הסביבה והן עבור התהליך.
האם המשדר מתאים לאזורים מסוכנים (Ex)?
כן. הדגם מאושר לפי ATEX לפי EN 60079-0:2012 ו-EN 60079-11:2012 (Ex ib), ולפי IECEx לפי IEC 60079-0:2011 (Ed. 6) ו-IEC 60079-11:2011 (Ed. 6) (Ex ib).
מהי דרגת ההגנה מפני חדירה?
דרגת ההגנה היא IP66.
מה מבדיל את F2222 מדגמים אחרים?
הדגם מציע כיול מתיחה/דחיסה, גוף מפלדת אל-חלד עם יציבות לטווח ארוך, גובה התקנה נמוך לשילוב במקומות מוגבלים, והגנת עומס יתר של 150 %.
| דגם | F2222 |
| תת-קטגוריה | Tension/Compression force transducer |
| טווח כוח | 0.022…2224 kN · 5…500000 lb · 2.268…226796 kg · 5…500000 lbf |
| מחלקת דיוק | ≤ ±0.2 % Fnom (≤25 lb), ≤ ±0.1 % Fnom (≥50 lb) |
| טמפ׳ תהליך | −54…+121 °C |
| סוג התקנה | Tension/Compression |
| אות יציאה | 2 mV/V (≤25 lb), 3 mV/V (≥50 lb) |
| חומר תא העומס | Stainless steel |
| טמפ׳ סביבה | −54…+121 °C |
| דרגת הגנה IP | IP66 |
| משקל | 0.454 kg |
| תקנים | RoHSCE |
| הגנת התפוצצות | ATEX directive Per EN 60079-0:2012 and EN 60079-11:2012 (Ex ib)IECEx Per IEC 60079-0:2011 (Ed. 6) and IEC 60079-11:2011 (Ed. 6) (Ex ib)UL Component approval Per UL 61010-1CSA C22.2 No. 61010-1EACIECExATEX directive Hazardous areas Per EN 60079-0:2012 and EN 60079-11:2012 (Ex ib)IECEx Hazardous areas Per IEC 60079-0:2011 (Ed.6) and IEC 60079-11:2011 (Ed.6) (Ex ib) |
| הגנה מעומס יתר | 150 % |
| אורך כבל | 1 m |
| שפות גיליון נתונים | EN |
| Standard | In accordance with directive VDI/VDE/DKD 2638 |
|---|---|
| Material of the measuring body | Stainless steel |
| Ingress protection (per DIN IEC/EN 60529) | IP66 |
| Weight | Approx. 1 ... 27 lb [approx. 453.5 ... 12,247 g] depending on rated load/force |
| Type of measuring element | Measuring spring with strain gauges |
|---|---|
| Range of use | Determination of tension/compression forces |
| Input resistance R e | 350Ω |
| Output resistance R a | 350Ω |
| Rated displacement s nom | 0.002 ... 0.01 in [0.05 ... 0.25 mm] |
| Force introduction | Central through hole with female thread |
| Relative linearity error d lin | |
|---|---|
| Rated force ≤ 25 lb [≤ 0.11 kN] | ≤ ±0.2%F nom |
| Rated force ≥ 50 lb [≥ 0.22 kN] | ≤ ±0.1%F nom |
| Relative repeatability error in unchanged mounting position b rg | |
| Rated force ≤ 25 lb [≤ 0.11 kN] | ≤ ±0.10%F nom |
| Rated force ≥ 50 lb [≥ 0.22 kN] | ≤ ±0.03%F nom |
| Relative reversibility error v | |
| Rated force ≤ 25 lb [≤ 0.11 kN] | ≤ ±0.10%F nom |
| Rated force ≥ 50 lb [≥ 0.22 kN] | ≤ ±0.08%F nom |
| Relative creep, 30 min at F nom | ≤ ±0.1%F nom |
| Relative deviation of zero signal d S, 0 | ≤±1%F nom |
| Temperature effect on zero signal TC 0 | ≤ ±0.05 %/ 10 K |
| Temperature effect on characteristic value TC C | ≤ ±0.05 %/ 10 K |
| Reference conditions | |
| Calibration | Tension/Compression force |
| lb | ||
|---|---|---|
| 5 | 200 | 75,000 |
| 10 | 500 | 100,000 |
| 20 | 1,000 | 150,000 |
| 25 | 2,000 | 200,000 |
| 50 | 3,000 | 300,000 |
| 100 | 5,000 | 500,000 |
הצגת הכול (16)
| kg | ||
|---|---|---|
| 2.268 | 90.72 | 34,019 |
| 4.536 | 226.8 453.6 | 45,359 68,039 |
| 9.072 11.34 | 907.2 | 90,718.5 |
| 22.68 | 1,360.8 | 136,078 |
| 45.36 | 2,268 | |
| 226,796 |
| kN [N] | ||
|---|---|---|
| 0.022 [22.24 N] 0.044 [44.48 N] | 0.889 2.224 | 333.62 444.82 |
| 0.088 [88.96 N] | 4.448 | 667.23 |
| 0.111 [111.21 N] | 8.896 | 889.64 |
| 0.222 [222.41 N] | 13.34 | 1,334 |
| 0.444 | 22.24 | 2,224 |
| Force limit F L | 150%F nom |
|---|---|
| Breaking force F B | > 300%F nom |
| Vibration stress F rb per DIN 50100 | ±70%F nom |
| Rated characteristic value C nom | |
|---|---|
| Rated force ≤ 25 lb [≤ 0.11 kN] | 2 mV/V |
| Rated force ≥ 50 lb [≥ 0.22 kN] | 3 mV/V |
| Voltage supply | DC 2 …12V(max.DC 15 V) |
| Connection type | |
|---|---|
| Rated force ≤ 5,000 lb [22.24 kN] | Circular connector, PTIH-10-6P |
| Rated force > 5,000 lb [22.24 kN] | Circular connector, MS3102E-14S-6P |
| → Customer-specific cable outlet on request | |
| Cable length | 1 m[3.28 ft] |
| Insulation resistance R is | >2GΩ |
| Material of the electrical connection with cable outlet | |
| Rated force ≤ 5,000 lb [22.24 kN] | PVC |
| Rated force > 5,000 lb [22.24 kN] | PUR |
| High-temperature version | PTFE |
| Circular connector, 6-pin | ||
|---|---|---|
| A B C D E F | Exc + Exc - Sig - Sig + | A, B |
| C, D | ||
| E | ||
| F |
| Rated temperature range B T, nom | -65 ...+250 °F [-54 …+121 °C] |
|---|---|
| High-temperature version up to 250 °C [482 °F] | |
| Compensated rated temperature range | 59 ... 159.8 °F [15 ... 71 °C] |
| Operating temperature range B T, G | -65 ...+250 °F [-54 …+121 °C] |
| Reference temperature T ref | 73 °F [23 ° C] |
| Storage temperature range | -65 ...+250 °F [-54 …+121 °C] |
| Humidity | 35 ... 85 %relative humidity |
| Condensation | Non-condensing |
| Operating altitude | ≤ 8,202 ft [2,500 m] above sea level |
| Packaging | Individual packaging |
|---|---|
| Instrument labelling (product label) | → See operating instructions, item number 79106250 |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| RoHS directive |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| IECEx Hazardous areas Per IEC 60079-0:2011 (Ed. 6) and IEC 60079-11:2011 (Ed. 6) (Ex ib) | International | |
| UL Component approval Per UL 61010-1 and CSA C22.2 No. 61010-1 | USA and Canada | |
| EAC | Eurasian Economic Com - munity |
| Rated force Fnom lb | Dimensions in inch | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | ØC | ØD | E | F | G | H | M | |
| 5 ... 25 | 0.18 | 6 | 2 | 2.50 | 0.82 | 0.75 | 1.25 | 0.80 | 1/4-28 UNF |
| 50 ... 1,000 | 0.28 | 6 | 2.25 | 3 | 0.82 | 0.75 | 1.25 | 1 | 3/8-24 UNF |
| 2,000 ... 5,000 | 0.34 | 6 | 2.63 | 3.50 | 0.82 | 0.75 | 1.25 | 1 | 1/2-20 UNF |
| 7,500 ... 15,000 | 0.40 | 8 | 4.50 | 5.50 | 1.25 | 1.50 | 2.00 | 1.80 | 1-1 UNS |
| 20,000 ... 50,000 | 0.53 | 8 | 4.88 | 6 | 1.25 | 1.50 | 2 | 1.80 | 1 1/2-12 UNF |
| 75,000 ... 100,000 | 0.66 | 12 | 7.75 | 9 | 1.25 | 1.50 | 2 | 2.50 | 2-12 UN |
| 150,000 ... 200,000 | 0.78 | 12 | 9.50 | 11 | 1.25 | 1.50 | 2 | 3 | 2 1/2-12 UN |
| 300,000 ... 500,000 | 1 | 12 | 11.75 | 14 | 1.25 | 1.50 | 2 | 4.25 | 3 1/2-8 UN |
| Rated force Fnom kN | Dimensions inmm | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | ØC | ØD | E | F | G | H | M | |
| 0.022 ... 0.111 | 4.57 | 6 | 50.8 | 63.5 | 20.83 | 19.1 | 31.75 | 20.3 | 1/4-28 UNF |
| 0.222 ... 4.448 | 7.11 | 6 | 57.2 | 76.2 | 20.83 | 19.1 | 31.75 | 25.4 | 3/8-24 UNF |
| 8.896 ... 22.24 | 8.64 | 6 | 66.8 | 88.9 | 20.83 | 19.1 | 31.75 | 25.4 | 1/2-20 UNF |
| 33.36 ... 66.72 | 10.2 | 8 | 114 | 139.7 | 31.75 | 38.1 | 50.8 | 45.7 | 1-1 UNS |
| 88.96 ... 222.41 | 13.5 | 8 | 124 | 152.4 | 31.75 | 38.1 | 50.8 | 45.7 | 1 1/2-12 UNF |
| 333.62 ... 444.82 | 16.8 | 12 | 196.85 | 228.6 | 31.75 | 38.1 | 50.8 | 63.5 | 2-12 UN |
| 667.23 ... 889.64 | 19.8 | 12 | 241 | 279.4 | 31.75 | 38.1 | 50.8 | 76.2 | 2 1/2-12 UN |
| 1,334 ... 2,224 | 25.4 | 12 | 298.5 | 355.6 | 31.75 | 38.1 | 50.8 | 108 | 3 1/2-8 UN |
