WIKA · מדידת כוח · משפחה F1861

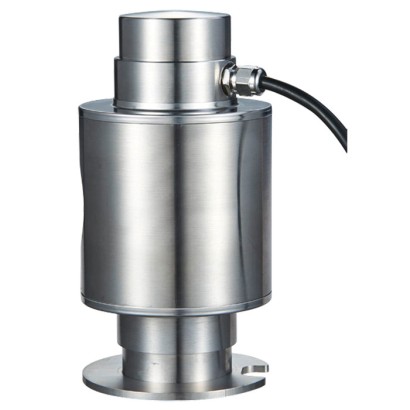

תא עומס דחיסה
עם החדרת כוח כדורית דו-צדדית עד 50 ט [110,231 lb]
טווח
0…50 t
יציאה
2.0 ±0.2 mV/V
דיוק
0.03 % Fnom
הגנה
IP67
RoHSEACCE
מחיר
לפי דרישה
תלוי בתצורה
תיאור
חיישן עומס דחיסה מדגם F1861 עם גשרי מדידה (strain gauges) מיועד למדידת כוחות דחיסה סטטיים גבוהים ועומסים, והוא תוכנן במיוחד לשימוש במדידת כוח ומשקל תעשייתית, במיוחד בטכנולוגיית שקילה.
תכונות מיוחדות
- עומסים מדורגים מ-0 ... 10 t ועד 0 ... 50 t [0 ... 22,046 lb עד 0 ... 110,231 lb]
- שגיאת לינאריות יחסית מ-0.03 % F nom
- סיכת נדנדה ממרכזת עצמית עם סיכת מנוף נטוי מונעת סיבוב
- עיצוב קומפקטי ויציבות לטווח ארוך
- איטום מלא, אטום הרמטית ומרותך
שאלות ותשובות
מהו טווח העומס המדורג של תא העומס F1861?
ה-F1861 זמין בטווחים מדורגים מ-0 … 10 t ועד 0 … 50 t [0 … 22,046 lb עד 0 … 110,231 lb].
מהי דיוק המדידה?
שגיאת הליניאריות היחסית היא 0.03 % F nom.
אילו אותות פלט מספק החיישן?
אות הפלט הוא 2.0 ±0.2 mV/V — אות גשר strain gauge סטנדרטי.
מהו דירוג ההגנה מפני חדירה?
החיישן מדורג IP67, עם איטום הרמטי ומרותך.
באיזה טווח טמפרטורות ניתן להשתמש בחיישן?
טמפרטורת הסביבה: -20 … +60 °C; טמפרטורת התהליך: -10 … +40 °C.
מה מייחד את ה-F1861 בהחדרת הכוח?
הוא משתמש בהחדרת כוח כדורית דו-צדדית עם פין נדנדה ממורכז עצמית ופין הטיה נגד סיבוב, המבטיח החדרת עומס מדויקת.
האם החיישן מאושר לאזורים מסוכנים (Ex)?
לא צוין אישור אזורים מסוכנים; האישורים הזמינים הם RoHS, EAC ו-CE.
מהם חומרי הגוף של החיישן?
גוף החיישן עשוי פלדה או פלדת אל-חלד, בהתאם לדגם.
זיהוי
| דגם | F1861 |
| תת-קטגוריה | Compression load cell |
טווח מדידה
| טווח כוח | 0…10 t · 0…20 t · 0…30 t · 0…40 t · 0…50 t · 0…22046 lbf · 0…44092 lbf · 0…66138 lbf · 0…88185 lbf · 0…110231 lbf · 0…22046 lb · 0…44092 lb · 0…66138 lb · 0…88185 lb · 0…110231 lb |
דיוק מדידה
| מחלקת דיוק | 0.03 % Fnom |
תנאי תהליך
| טמפ׳ תהליך | −10…+40 °C |
| סוג התקנה | Compression |
מאפיינים חשמליים
| אות יציאה | 2.0 ±0.2 mV/V |
חומרים
| חומר תא העומס | Steel, Stainless steel |
סביבת הפעלה
| טמפ׳ סביבה | −20…+60 °C |
| דרגת הגנה IP | IP67 |
| משקל | 4.3 kg |
תקנים ואישורים
| תקנים | RoHSEACCE |
פרטים נוספים
| הגנה מעומס יתר | 150 % |
| אורך כבל | 15 m |
| שפות גיליון נתונים | EN |
טבלאות מגיליון הנתונים
Basic information / Version per standard
| Standard | In accordance with VDI/VDE/DKD 2638 |
|---|---|
| Material of the measuring body | Steel |
| Ingress protection (per IEC/EN 60529) | IP67 |
| Weight | 4.3 kg [9.48 lb] |
Measuring element
| Type of measuring element | Measuring spring with strain gauges |
|---|---|
| Range of use | For static force measurement |
| Input resistance R e | 400 ±20Ω |
| Output resistance R a | 352 ±3Ω |
| Force introduction | Compression force applied axially and centrally to the spherical cap (bilaterally ). |
Accuracy specifications
| Relative linearity error d lin | 0.03%F nom |
|---|---|
| Relative repeatability error in unchanged mounting position b rg | 0.03%F nom |
| Relative reversibility error v | 0.03%F nom |
| Relative creep, 30 min at F nom | 0.03%F nom |
| Relative deviation of zero signal d S, 0 | ±2%F nom |
| Temperature effect on zero signal TC 0 | 0.02 %/ 10 K |
| Temperature effect on characteristic value TC C | 0.02 %/ 10 K |
Rated load F nom
| t | lb |
|---|---|
| 10 | 22,046 |
| 20 | 44,092 |
| 30 | 66,138 |
| 40 | 88,185 |
| 50 | 110,231 |
הצגת הכול (11)
Further details on the measuring range
| Force limit F L | 150%F nom |
|---|---|
| Breaking force F B | 250%F nom |
Output signal
| Rated characteristic value C nom | 2.0 ±0.2 mV/V |
|---|---|
| Voltage supply | DC 5 ...10V (max. 15 V) |
Electrical connection
| Connection type | Cable outlet, shielded, flying leads |
|---|---|
| Cable diameter | Ø5mm[0.197 in] |
| Cable length | 15 m[49.21 ft] |
| Material | PUR (polyurethane) |
Operating conditions
| Rated temperature range B T, nom | -10 …+40 °C [+14 ...+104 °F] |
|---|---|
| Operating temperature range B T, G | -20 …+60 °C [-4 ...+140 °F] |
| Humidity | 35 ... 85 %relative humidity |
| Condensation | Non-condensing |
| Operating altitude | ≤ 2,500 m[8,202 ft] above sea level |
Packaging and instrument labelling
| Packaging | Individual packaging |
|---|---|
| IInstrument labelling (product label) | → See operating instructions 14723453 |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| RoHS directive | ||
| EAC | Eurasian Economic Com- munity | |
| RoHS directive |
| Logo | Description | Order number |
|---|---|---|
| Mounting kit, model AZK01 (Indicative image) | On request | |
| Analogue cable amplifier, model B1940 Analogue cable amplifier for adapting the output signal of the strain gauge instruments to 4 ... 20 mA, 0 ... 20 mAor 0 ...10V for indicators or to the downstream controller | 83805811 | |
| Junction box, model B6578 For the parallel connection of up to 4 force transducers or load cells | 64418893 | |
| Weighing transmitter, model FE230 An amplifier for sensors with mV/V signal, DIN-rail mounting. | On request | |
| Weighing indicator, model FE430 For the connection of 4- or 6-wire load cells with mV/V output | On request | |
| Hand-held indicator, Typ FE630 A mobile indicator and data logger for instruments with mV/V output | 14785125 |
