משדר כוח דחיסה הידראולי
תיאור
משדר דחיסת כוח הידראולי קומפקטי זמין בטווח עומס מדורג מ-320 N ועד 120 kN. מדידת כוח הידראולית היא דרך פשוטה ללכוד ולהציג את הכוחות המופיעים ביישומים שונים. ניתן למצוא יישומים למדידת כוח הידראולי בייצור ציוד, בבניית מכשירים ומכונות מיוחדות וכן במערכות מדידה ובקרה.
הכוח נמדד לפי עקרון ההידראוליקה: הכוח הפועל על בוכנה גורם לעלייה בלחץ שניתן להמחיש באמצעות מכשיר תצוגה מחובר. ניתן להגדיר את סולם התצוגה של מכשיר התצוגה ביחידות שונות (למשל N, kN, kg, t).

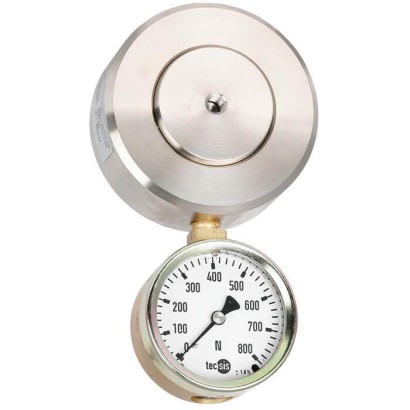

משדר דחיסת כוח הידראולי, דגם F1115
תכונות מיוחדות
- טווחי מדידה 0 ... 320 N עד 0 ... 120 kN
- שגיאת לינאריות יחסית ±1.0 ... 1.6 % F nom עם מד לחץ אנלוגי, ±0.5 % F nom עם מד לחץ דיגיטלי או חיישן לחץ (עבור עומסים מדורגים מתחת ל-500 N, הדיוק הוא ±1.6 % F nom עבור כל מכשירי המדידה המחוברים.)
- מהלך בוכנה ≤ 0.5 מ"מ
- פועל ללא מתח אספקה
- אחריות 5 שנים להדוקות מפני דליפה (שימוש ביחידת מדידת הכוח בהתאם לייעודה הוא תנאי מוקדם לאחריות המורחבת של 5 שנים.)
שאלות ותשובות
מהו טווח המדידה של משדר F1115?
הטווחים המדורגים הם מ-0 ... 320 N ועד 0 ... 120 kN.
מהו הדיוק של המשדר?
±1.0 ... 1.6 % F nom עם מד לחץ אנלוגי, ו-±0.5 % F nom עם מד לחץ דיגיטלי או חיישן לחץ. לעומסים מדורגים מתחת ל-500 N הדיוק הוא ±1.6 % F nom עבור כל מכשירי המדידה המחוברים.
האם המשדר דורש אספקת חשמל?
לא. ה-F1115 פועל ללא מתח אספקה, מכיוון שהמדידה מבוססת על עליית לחץ הידראולית שמוצגת במכשיר תצוגה מחובר.
מהן טמפרטורות ההפעלה המותרות?
טמפרטורת הסביבה וטמפרטורת התווך הן -25 … +50 °C.
מהי דרגת ההגנה מפני חדירה?
דרגת ההגנה היא IP65.
מה מבדיל את ה-F1115 מדגמים אחרים בסדרה?
זוהי הגרסה הקומפקטית עד 120 kN, עם מהלך בוכנה ≤ 0.5 mm, משקל 2.1 kg ואחריות לדליקות למשך 5 שנים בכפוף לשימוש כמיועד.
אילו אפשרויות הרכבה וחיבור קיימות?
Direct mounting, Adapter, Capillary ו-Measuring hose.
ממה עשוי תא המדידה?
תא המדידה עשוי מ-Stainless steel (פלדת אל-חלד).
| דגם | F1115 |
| תת-קטגוריה | Hydraulic compression force transducer |
| טווח כוח | 0…320 N · 0…120 kN · 320…120000 N |
| מחלקת דיוק | ±1.6 % Fnom (analogue), ±0.5 % Fnom (digital) |
| טמפ׳ תהליך | −25…+50 °C |
| סוג התקנה | Direct mounting, Adapter, Capillary, Measuring hose |
| חומר תא העומס | Stainless steel |
| טמפ׳ סביבה | −25…+50 °C |
| דרגת הגנה IP | IP65 |
| משקל | 2.1 kg |
| הגנה מעומס יתר | 100 % |
| שפות גיליון נתונים | EN |
| Model F1115 | |
|---|---|
| Rated force F nom | 0 ... 320 N to 0 ... 120 kN |
| Nominal size | NS 20 |
| Display ■ Standard ■ Option | Pressure gauge 213.40 (NS 63) Digital pressure gauge DG-10 Pressure gauge 232.57 (NS 100), optionally with contacts Pressure sensor (on request) |
| Relative linearity error d lin ■ Standard ■ Option | ≤ ±1.6%F nom (analogue display) 1) ≤ ±0.5%F nom (pressure sensor/digital pressure gauge) 1) |
| Limit force F L | 100%F nom |
| Breaking force F B | > 130%F nom |
| Rated displacement s nom | < 0.5mm |
| Rated temperature range B T, nom | -25 …+50 °C |
| Ingress protection (per EN/IEC 60529) | IP65 |
| Case | Stainless steel |
| Piston | Stainless steel |
| Mounting type ■ Standard ■ Option | Direct mounting Adapter Capillary Measuring hose for 'separation without any losses' |
| Fill fluid | Glycerine/water 70 %/30% |
| Assembly aid | Threaded holes on the bottom of the case |
| Weight in kg ■ with pressure gauge 213.40 (NS 63) ■ with digital pressure gauge DG-10 | 2.1 2.3 |
| Version | Display | Options | ||||
|---|---|---|---|---|---|---|
| Rated force | System pressure | 213.40 | DG-10 | Measuring hose DN 2 [max. L 1) ] | Capillary [max. L 1) ] | |
| N/kN | bar | m | ||||
| 320 | N | 1.6 | | - | - | - |
| 500 | 2.5 | | - | - | - | |
| 800 | 4 | | - | - | 1.0 | |
| 1.2 | kN | 6 | | - | 0.5 | 1.0 |
| 2 | 10 | | - | 1.0 | 2.0 | |
| 3.2 | 16 | | - | 1.0 | 2.0 | |
| 4 | 20 | - | 2) | 1.5 | 2.0 | |
| 5 | 25 | | - | 1.5 | 2.0 | |
| 8 | 40 | | - | 1.5 | 2.0 | |
| 10 | 50 | - | | 2.0 | 2.0 | |
| 12 | 60 | | - | 2.0 | 2.0 | |
| 20 | 100 | | | 2.0 | 2.0 | |
| 32 | 160 | | | 2.0 | 4.0 | |
| 50 | 250 | | | 3.2 | 4.0 | |
| 60 | 315 | | - | 3.2 | 4.0 | |
| 80 | 400 | | | 3.2 | 6.0 | |
| 120 | 600 | | | 3.2 | 6.0 |
