משדר כוח דחיסה הידראולי
תיאור

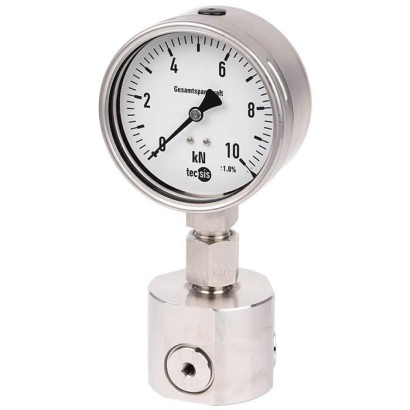

משדר חיישן לכוח הידראולי דגם F1112, גרסה NS 3 x 16, מתאים לבדיקות שגרתיות של כוח ההידוק בצ’אקים בעלי 3 לסתות. בכך הוא מבטיח ניצול מיטבי של לסתות ההידוק.
מדידת כוח הידראולי היא דרך פשוטה ללכוד ולהציג את הכוחות המתרחשים במגוון יישומים. הכוח נמדד לפי עקרון ההידראוליקה: הכוח הפועל על בוכנה גורם לעלייה בלחץ שניתן להמחיש באמצעות מכשיר תצוגה מחובר. ניתן להגדיר את סולם התצוגה של מכשיר התצוגה ביחידות שונות (למשל N, kN, kg, t).
תכונות מיוחדות
- טווחי מדידה 0 ... 2.5 kN עד 0 ... 470 kN
- שגיאת לינאריות יחסית ±1.0 ... 1.6 % F nom עם מד לחץ אנלוגי, ±0.5 % F nom עם מד לחץ דיגיטלי או חיישן לחץ (עבור עומסים מדורגים מתחת ל-500 N, הדיוק הוא ±1.6 % F nom עבור כל מכשירי המדידה המחוברים.)
- מהלך בוכנה ≤ 0.5 מ"מ, העברת כוח ככוח לחיצה כולל
- פועל ללא מתח אספקה
- אחריות 5 שנים להדוקות מפני דליפה (שימוש ביחידת מדידת הכוח בהתאם לייעודה הוא תנאי מוקדם לאחריות המורחבת של 5 שנים.)
שאלות ותשובות
מהו טווח המדידה המרבי של ה-F1112?
הטווחים המדורגים נעים מ־0 ... 2.5 kN ועד 0 ... 470 kN, עם טווחי ביניים רבים (למשל 0 ... 10 kN, 0 ... 50 kN, 0 ... 190 kN).
כמה מדויק המכשיר?
עם מד לחץ אנלוגי השגיאה היא ±1.0 ... 1.6 % F nom; עם מד לחץ דיגיטלי או חיישן לחץ — ±0.5 % F nom. לעומסים מדורגים מתחת ל־500 N הדיוק הוא ±1.6 % F nom עבור כל מכשיר מחובר.
האם נדרש מתח אספקה להפעלת המכשיר?
לא. ה-F1112 פועל ללא מתח אספקה, מכיוון שהמדידה מבוססת על עיקרון הידראולי בלבד.
מהם גבולות הטמפרטורה המותרים לשימוש?
הטמפרטורה המותרת הן לסביבה והן למדיום היא -10 … +50 °C.
מהי ההגנה מפני חדירת מים ואבק?
המכשיר מדורג IP65.
האם המכשיר עמיד לעומס יתר?
כן, נתונה הגנה מפני עומס יתר בשיעור 130 %.
ממה עשוי תא המדידה?
תא המדידה עשוי פלדת אל-חלד.
מה מייחד את ה-F1112 ביחס למכשירים אחרים למדידת כוח?
זוהי גרסה ייעודית (NS 3 x 16) לבדיקת כוח ההידוק בצ'אקים בעלי 3 לסתות, עם מהלך בוכנה קצר של ≤ 0.5 mm שבו הכוח מופעל ככוח הידוק כולל, ואחריות 5 שנים על אטימות לדליפות.
| דגם | F1112 |
| תת-קטגוריה | Hydraulic compression force transducer |
| טווח כוח | 0…2.5 kN · 0…470 kN · 0…5 kN · 0…7.5 kN · 0…10 kN · 0…12 kN · 0…19 kN · 0…25 kN · 0…30 kN · 0…50 kN · 0…75 kN · 0…120 kN · 0…190 kN · 0…280 kN |
| מחלקת דיוק | ±1.0 ... 1.6 % Fnom (analogue), ±0.5 % Fnom (digital) |
| טמפ׳ תהליך | −10…+50 °C |
| סוג התקנה | Adapter L=50mm, Capillary, Measuring hose |
| חומר תא העומס | Stainless steel |
| טמפ׳ סביבה | −10…+50 °C |
| דרגת הגנה IP | IP65 |
| משקל | 4.1 kg |
| הגנה מעומס יתר | 130 % |
| שפות גיליון נתונים | EN |
| Model F1112 | |
|---|---|
| Rated force F nom | 0 ... 2.5 kN to 0 ... 470 kN |
| Nominal size | NS 3 x 16 |
| Display ■ Standard ■ Option | Pressure gauge 232.57 (NS 100) Digital pressure gauge DG-10 Pressure sensor (on request) |
| Relative linearity error d lin ■ Standard ■ Option | ≤ ±1.6%F nom (analogue display) 1) ≤ ±0.5%F nom (pressure sensor/digital pressure gauge) 1) |
| Limit force F L | 100%F nom |
| Breaking force F B | > 130%F nom |
| Force introduction ■ Standard ■ Option | Total clamping force Clamping force per jaw |
| Rated displacement s nom | < 0.5mm |
| Rated temperature range B T, nom | -10 …+50 °C |
| Ingress protection (per EN/IEC 60529) | IP65 |
| Case | Stainless steel |
| Piston | Stainless steel |
| Mounting type ■ Standard ■ Option | AdapterL=50mm Capillary Measuring hose for 'separation without any losses' |
| Fill fluid | Glycerine/water 70 %/30% |
| Weight in kg ■ with pressure gauge 232.57 (NS 100) ■ with digital pressure gauge DG-10 | 4.1 3.9 |
| Version | Display | Options | |||
|---|---|---|---|---|---|
| Rated force | System pressure | 232.57 | DG-10 | Measuring hose DN 2 [max. L 1) ] | Capillary [max. L 1) ] |
| kN | bar | m | |||
| 2.5 | 6 | | - | 0.5 | 1.0 |
| 5 | 10 | | - | 1.0 | 2.0 |
| 7.5 | 16 | | - | 1.0 | 2.0 |
| 10 | 20 | - | 2) | 1.5 | 2.0 |
| 12 | 25 | | - | 1.5 | 2.0 |
| 19 | 40 | | - | 1.5 | 2.0 |
| 25 | 50 | - | | 2.0 | 2.0 |
| 30 | 60 | | - | 2.0 | 2.0 |
| 50 | 100 | | | 2.0 | 2.0 |
| 75 | 160 | | | 2.0 | 4.0 |
| 120 | 250 | | | 3.2 | 4.0 |
| 190 | 400 | | | 3.2 | 6.0 |
| 280 | 600 | | | 3.2 | 6.0 |
| 470 | 1,000 | | - | - | 6.0 |
