WIKA · מדידת לחץ · משפחה DPT

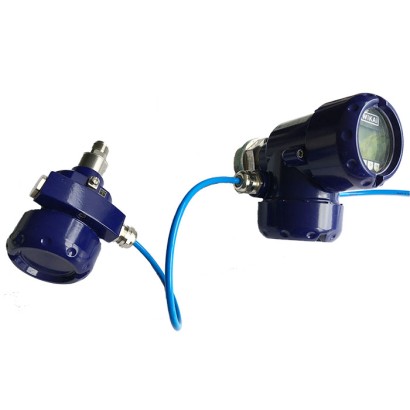

משדר לחץ הפרש אלקטרוני
במעגלים ראשוניים ומשניים
יציאה
4-20 mA with HART · 4-20mA
דיוק
See individual transmitter data sheets (IPT-2x
הגנה
IP65
NAMUR NE21NAMUR NE43NAMUR NE53NAMUR NE1073.1 inspection certificate2.2 test reportDAkkS calibration certificate
מחיר
לפי דרישה
תלוי בתצורה
תיאור
בתעשיית התהליכים, למדידת הפרשי לחץ באמצעות מעגלים ראשוניים ומשניים יש מספר יתרונות לעומת שיטות קונבנציונליות למדידת הפרשי לחץ. נקודות המדידה, הנמצאות בדרך כלל במרחק של כמה מטרים זו מזו, מחוברות באמצעות כבל גמיש וקל לניתוב. בכך נמנעת הצורך בקפילרות, שהתקנתן מורכבת ושהן רגישות לשינויים בטמפרטורה.
תכונות מיוחדות
- התקנה פשוטה ולא מסובכת
- התקנה אפשרית ללא אטם דיאפרגמה
- ביטול צינוריות העלולות להתקפל בקלות
- מתאים ליישומים עד SIL 2 (SIL 3)
- ניתן לשילוב עם שני עיצובים שונים של משדרים מדגם IPT-2x ו/או מדגם CPT-2x
שאלות ותשובות
מהו טווח המדידה של ה-DPT-EL?
טווח הלחץ נקבע לפי המשדרים המשולבים בתצורה — מדגמי IPT-2x ו-CPT-2x. יש לעיין בדפי הנתונים של המשדרים הרלוונטיים.
מהו דיוק המדידה?
הדיוק נקבע לפי המשדרים המשולבים (IPT-2x, CPT-2x); יש לעיין בדפי הנתונים שלהם. ניתן לקבל תעודת בדיקה לדיוק מדידה או תעודת כיול DAkkS.
אילו חיבורי תהליך זמינים?
G 1/2 flush, G 1 flush, G 1 1/2 flush ו-G 1 hygienic flush — התקנה שטוחה (flush) ללא צורך באטם דיאפרגמה.
מהם אותות הפלט הנתמכים?
4 … 20 mA עם HART, FOUNDATION™ Fieldbus ו-PROFIBUS® PA. החיבור החשמלי נעשה באמצעות טרמינלים קפיץ בעלי 4 ליבות.
מהם גבולות הטמפרטורה הסביבתית ודרגת ההגנה?
המשדר פועל בטמפרטורת סביבה של -40 … +85 °C ומגיע בדרגת הגנה IP65.
האם ה-DPT-EL מתאים לאזורים מסוכנים?
כן — הוא מיועד לאזורים מסוכנים, עם אפשרות אספקה ב-DC 12 … 30 V לתצורת Ex ia, ותמיכה ב-SIL 2 (אופציה) ועד SIL 3 בפעולה מרובת-ערוצים עם יתירות.
מה מבדיל את ה-DPT-EL ממשדר הפרש לחץ קונבנציונלי?
ה-DPT-EL מודד הפרש לחץ באופן אלקטרוני באמצעות שני משדרים מרוחקים זה מזה, במקום קפילרות. כך נמנעים קיפולי הקפילרות, הרגישות לטמפרטורה וההתקנה המורכבת, והנקודות מחוברות בכבל גמיש וקל לניתוב.
אילו אישורי איכות וכיול זמינים?
תעודת בדיקה 3.1, דו"ח בדיקה 2.2, תעודת כיול DAkkS ותעודת בדיקה לדיוק מדידה, בנוסף לעמידה ב-NAMUR NE21, NE43, NE53 ו-NE107. ---
זיהוי
| דגם | DPT-EL |
| סדרה | DPT |
| תת-קטגוריה | Differential pressure transmitter |
דיוק מדידה
| מחלקת דיוק | See individual transmitter data sheets (IPT-2x, CPT-2x) |
| רמת בטיחות תפקודית (SIL) | SIL 2 (option), up to SIL 3 in multi-channel redundant operation |
תנאי תהליך
| חיבור תהליך | G 1/2 flushG 1 flushG 1 1/2 flushG 1 hygienic flush |
מאפיינים חשמליים
| אות יציאה | 4-20 mA with HART · 4-20mA · FOUNDATION™ Fieldbus · FOUNDATION Fieldbus · PROFIBUS PA · PROFIBUS ® PA |
| הזנה | DC 12...35 V (non-Ex), DC 12...30 V (Ex ia) |
| חיבור חשמלי | 4-core spring-clip terminals |
חומרים
| חומר מארז | PBT, polyester, Stainless steel 316L, Die-casting AlSi10Mg, powder-coated on PE basis, Die-casting AlSi10Mg, powder-coated |
סביבת הפעלה
| טמפ׳ סביבה | −40…+85 °C |
| דרגת הגנה IP | IP65 |
תקנים ואישורים
| תקנים | NAMUR NE21NAMUR NE43NAMUR NE53NAMUR NE1073.1 inspection certificate2.2 test reportDAkkS calibration certificateTest certificate for measurement accuracy |
פרטים נוספים
| שפות גיליון נתונים | EN, DE |
טבלאות מגיליון הנתונים
| Model | Description |
|---|---|
| Models IPT-20 and IPT-21 | Process transmitter with metal measuring cell with open pressure port or with flush process connection |
| Models CPT-20 and CPT-21 | Process transmitter with ceramic measuring cell with open pressure port or with flush process connection |
Connecting cable between primary and secondary instrument
| Mechanical data | |
|---|---|
| Construction | Wires, strain relief, braided screen, metal foil, sheath |
| Standard length | 5 m[16.4 ft] |
| Max. length | 25 m[82.02 ft] |
| Min. bending radius (at 25 °C [77 °F]) | 25 mm[0.985 in] |
| Diameter | ■ Approx. 8 mm[0.315 in] ■ Approx. 6 mm[0.236 in] |
| Material | PE, PUR |
| Colour | Black |
| Electrical data | |
| Wire cross-section | 0.34 mm² (AWG 22) |
| Wire resistance | < 0.05 Ω/m [0.015 Ω/ft] |
Output signal
| Signal types | ■ 4 ...20mA ■ 4 ... 20 mAwith a superimposed HART ® communication signal (option: SIL qualification) ■ HART ® specification: 7.3 ■ FOUNDATION™ Fieldbus ■ PROFIBUS ® PA |
|---|---|
| Load in Ω | (U B - U Bmin ) / 0.022 A |
| Damping | 0 ... 999 s, adjustable After the set damping time the instrument outputs 63 %of the applied pressure as output signal. |
| Step response time | < 80 ms (= dead time < 25 ms + rise time 10 ... 90 %<55ms) |
| Signal type | Backlighting | |
|---|---|---|
| Inactive | Active | |
| 4 ... 20 mA | DC 12 ...35V | DC 16 ...35V |
| 4 ... 20 mA with a superimposed HART ® communication signal | DC 12 ...35V | DC 16 ...35V |
| FOUNDATION™ Fieldbus | DC 12 ...32V | DC 16 ...32V |
| PROFIBUS ® PA | DC 12 ...32V | DC 16 ...32V |
הצגת הכול (8)
| Signal type | Backlighting | |
|---|---|---|
| Inactive | Active | |
| 4 ... 20 mA | DC 12 ...30V | DC 16 ...30V |
| 4 ... 20 mA with a superimposed HART ® communication signal | DC 12 ...30V | DC 16 ...30V |
| FOUNDATION™ Fieldbus | DC 12 ...24V (DC 12 ...17.5V Fisco) | DC 16 ...24V (DC 16 ...17.5V Fisco) |
| PROFIBUS ® PA | DC 12 ...24V (DC 12 ...17.5V Fisco) | DC 16 ...24V (DC 16 ...17.5V Fisco) |
Material
| Case, primary instrument | |
|---|---|
| Single chamber case, plastic | PBT, polyester |
| Single chamber case, aluminium | Die-casting AlSi10Mg, powder-coated on PE basis |
| Single chamber case, cast stainless steel | Stainless steel 316L |
| Single chamber case, electropolished stainless steel, deep-drawn | Stainless steel 316L |
| Double chamber case, plastic | PBT, polyester |
| Double chamber case, aluminium | Die-casting AlSi10Mg, powder-coated on PE basis |
| Double chamber case, cast stainless steel | Stainless steel 316L |
| Case, secondary instrument | |
| Single chamber case, plastic | PBT, polyester |
| Single chamber case, aluminium | Die-casting AlSi10Mg, powder-coated on PE basis |
| Single chamber case, cast stainless steel | Stainless steel 316L |
| Single chamber case, electropolished stainless steel, deep-drawn | Stainless steel 316L |
| Logo | Description |
|---|---|
| SIL IEC 61508 / IEC 6151 | SIL 2 (option) 1) Functional safety ■ 1-channel operation up to SIL 2 ■ Multi-channel operation (homogeneous, redundant) up to SIL 3 |
| - | NAMUR recommendations NE21 - Electrical compatibility of equipment NE43 - Signal level for failure information NE53 - Compatibility of field instruments NE107 - Self-monitoring and diagnostics |
| Description | Order number | |
|---|---|---|
| Display module, model DIH52-F 5-digit display, 20-segment bar graph, without separate power supply, with additional HART ® func- tionality. Automatic adjustment of measuring range and span. Secondary-master functionality: Setting the measuring range and unit of the connected transmitter possible using HART ® standard commands. Optional: Explosion protection per ATEX | On request | |
| HART ® modem for USB interface, specifically designed for use with notebooks (model 010031) | 11025166 | |
| HART ® modem for RS-232 interface (model 010001) | 7957522 | |
| HART ® modem for Bluetooth interface Ex ia IIC (model 010041) | 11364254 | |
| PowerXpress HART ® modem, with optional power supply (model 010031P) | 14133234 | |
| Welding socket for process connection G½flush | 1192299 | |
| Welding socket for process connection G1flush | 1192264 | |
| Welding socket for process connection G1½flush | 2158982 | |
| Welding socket for process connection G1hygienic flush | 2166011 | |
| Instrument mounting bracket for wall or pipe mounting, stainless steel | 14309985 | |
| Overvoltage limit for transmitters, 4 ... 20 mA, ½NPT, series connection, Ex i and Ex d | 14013656 | |
| Overvoltage limit for transmitters, 4 ...20 mA, M20 x 1.5, series connection, Ex i and Ex d | 14002489 | |
| Overvoltage limit for transmitters, FF / PROFIBUS, ½NPT, series connection, Ex i and Ex d | 14013658 | |
| Model DI-PT-R display and operating module, case cover aluminium with window | 12298884 | |
| Model DI-PT-R display and operating module, case cover electropolished cast stainless steel with window | 13315269 | |
| Model DI-PT-R display and operating module, case cover plastic with window | 13315277 | |
| Model DI-PT-R display and operating module, case cover cast stainless steel with window for single chamber case | 12298906 | |
| Model DI-PT-R display and operating module, case cover cast stainless steel with window for double chamber case | 14045598 | |
| Model DI-PT-E external display and operating module, aluminium case | 12354954 | |
| Model DI-PT-E external display and operating module, cast stainless steel case | 12355101 | |
| Model DI-PT-E external display and operating module, plastic case | 14134247 |
