DMSU22SA

במלאי WIKA

WIKA · מדידת לחץ · משפחה DMSU

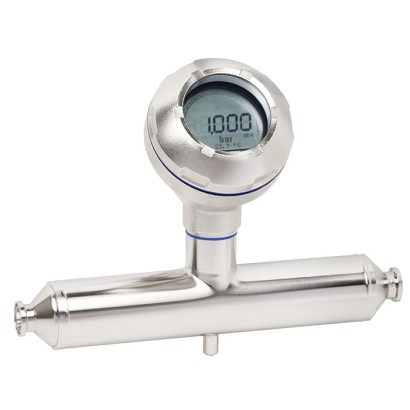

משדר תהליך מובנה בקו

Name: משדר תהליך מובנה בקו
Brand: WIKA
SKU: DMSU22SA
Price: 4708.53 EUR
Availability: BackOrder

משדר תהליך In-line בעיצוב היגייני, ניטור חיישן ופרוטוקול HART ליישומים פרמצבטיים ומזון אספטי.

טווח

-1…16 bar

יציאה

4-20 mA · HART

דיוק

1 % of span

הגנה

IP65

3-AEHEDGCERoHS

מחיר

החל מ-‏4,709 ‏€

לאישור בעת ההזמנה

לבקש הצעת מחיר

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

תיאור

העיצוב ההיגייני המאושר של משדר התהליכים התעשייתי במבנה In-line מדגם DMSU22SA עומד בדרישות ההולכות וגדלות באופן מתמיד לניטור תהליכים במפעל עבור יישומים סניטריים. המדידה מתבצעת באמצעות עיוות של צינור החיישן הפנימי של מערכת הצינורות הכפולים, הנגרם כתוצאה מהפעלת לחץ. עיוות זה יוצר שינוי אות, שהמשדר ממיר לאות המדידה. גרסה זו משלבת את הדרישות לדיגיטליזציה ולאמינות תהליך. גרסאות עם פרוטוקול HART ® מסוגלות להעביר לא רק את אות המדידה, אלא גם את מצב ניטור החיישן הרציף של מערכת הצינורות הכפולים למערכת בקרת התהליך כנדרש.

לצורך אישורים נוספים, ראה עמוד 8

משדר תהליכים במבנה In-line, דגם DMSU22SA

פתרון צינור החיישן המוגן בפטנט של משדר התהליכים במבנה In-line, בשילוב עם ניטור החיישן בתוך מערכת הצינורות הכפולים, מספק הגנה אופטימלית מפני זיהום של התהליך ושל הסביבה.

ניתן לספק את משדר התהליכים במבנה In-line עם כל חיבורי התהליך המקובלים עבור יישומים סניטריים, והוא עומד בתקנים הרלוונטיים עבורם, למשל EHEDG, 3-A ו-ASME BPE.

מוצר זה, משדר תהליכים WIKA מדגם DMSU22SA, כולל פיתוח מוגן בפטנט של WIKA (למשל US2021404898A1).

תכונות מיוחדות

עיצוב היגייני ללא אזור מת עם צינור חיישן בעל דופן עבה מפלדת אל-חלד
מדידת לחץ inline עם צינור חישה ללא נוזל מילוי מערכת
ניטור חיישן רציף של מערכת הצינור הכפול מונע זיהום של התהליך והסביבה
מתאים ל-SIP ול-CIP
מאושר EHEDG ותואם ל-3-A

שאלות ותשובות

מהו טווח המדידה של ה-DMSU22SA?

המשדר זמין בטווחים 0 … 16 bar (0 … 200 psi) וכן בטווח ואקום -1 … 15 bar (-14.5 … 200 psi).

מהי דיוק המדידה?

הדיוק הוא 1 % of span, בהתאם לתקן IEC 62828-1.

אילו חיבורי תהליך זמינים?

חיבורי Clamp לפי DIN 32676 ו-ASME BPE, חיבור הברגה אספטי לפי DIN 11864-1 וחיבור Clamp אספטי לפי DIN 11864-3.

מאיזה חומר עשויים החלקים במגע עם המדיום?

החלקים במגע עם המדיום עשויים מפלדת אל-חלד Stainless steel 1.4435 (316L).

מהן טמפרטורות ההפעלה?

טמפרטורת הסביבה: -10 … +80 °C; טמפרטורת התהליך: -10 … +150 °C.

מהו דירוג ההגנה מפני חדירה?

דירוג ההגנה הוא IP65.

אילו אישורים היגייניים יש למשדר?

המשדר מאושר EHEDG, תואם 3-A, וכן נושא אישורי CE ו-RoHS. הוא מתאים לתהליכי SIP ו-CIP.

מה מייחד את ה-DMSU22SA ממשדרי תהליך אחרים?

המדידה מתבצעת באמצעות צינור חיישן ללא נוזל מילוי, וניטור חיישן רציף של מערכת הצינורות הכפולים מונע זיהום של התהליך ושל הסביבה — בשילוב פרוטוקול HART® להעברת אות המדידה ומצב הניטור למערכת בקרת התהליך.

תצורה · צעד אחר צעד

הרכיבו DMSU22SA לפי המשימה

המק״ט נבנה אוטומטית. בספק — פנו למהנדס; נסייע לפי פרמטרי הקו.

שלב 1 מתוך 1

מבנה התצורה· לחצו על מקטע מודגש כדי לעבור לפרמטר התואם

M20x1,5 / cable gland PA black (ø6-12mm)M20x1,5 / cable gland brass nickel plated (ø5-9mm)M20x1,5 / cable gland stainless steel (ø7-12mm)

התצורה שלכם

סוג הגנת הצתהWithout
אזורWithout
אישור היגייניEHEDG
טמפרטורת תהליך-10°C … +130°C
סוג לחץgauge
טווח מדידה0 ... 16 bar gauge
טווח הגדרה0...4 bar gauge
סוג חיבור לתהליךTri-Clamp following DIN 32676
צורת אטםTri-Clamp
תקן צנרתPipe dimensions per DIN 11866 row C and ASME BPE
חיבור תהליך1/2" (pipe demensions 12.7 x 1.65)
מחוספסות פני שטח של חלקים רטובים, למעט תפר הריתוךRa ≤ 0,76 µm (Ra 0.30 µin.) according to ASME BPE SF3
אות מוצא4 ... 20 mA with HART protocol, 2-wire
ניטור חיישניםSensormonitoring by HART 7 signal
עיצוב המארזplastic version, IP66/IP67
תצוגה דיגיטליתwithout
חיבור חשמלי—
תעודותwithout

AI ייעץ לפי פרמטרים

סיימו את התצורה

בחרו את כל האפשרויות כדי לשלוח בקשה.

שלחו בקשה

התצורה שלכם

סוג הגנת הצתהWithout
אזורWithout
אישור היגייניEHEDG
טמפרטורת תהליך-10°C … +130°C
סוג לחץgauge
טווח מדידה0 ... 16 bar gauge
טווח הגדרה0...4 bar gauge
סוג חיבור לתהליךTri-Clamp following DIN 32676
צורת אטםTri-Clamp
תקן צנרתPipe dimensions per DIN 11866 row C and ASME BPE
חיבור תהליך1/2" (pipe demensions 12.7 x 1.65)
מחוספסות פני שטח של חלקים רטובים, למעט תפר הריתוךRa ≤ 0,76 µm (Ra 0.30 µin.) according to ASME BPE SF3
אות מוצא4 ... 20 mA with HART protocol, 2-wire
ניטור חיישניםSensormonitoring by HART 7 signal
עיצוב המארזplastic version, IP66/IP67
תצוגה דיגיטליתwithout
חיבור חשמלי—
תעודותwithout

שלחו בקשה

זיהוי

דגם	DMSU22SA
סדרה	DMSU
תת-קטגוריה	In-line process transmitter

טווח מדידה

טווח לחץ

0…16 bar · 0…200 psi · -1…15 bar · -14.5…200 psi

דיוק מדידה

מחלקת דיוק	1 % of span
תקן דיוק	IEC 62828-1

תנאי תהליך

חיבור תהליך	Clamp connection per DIN 32676Clamp connection per ASME BPEAseptic threaded pipe connection per DIN 11864-1Aseptic clamp connection per DIN 11864-3
טמפ׳ תהליך	−10…+150 °C

מאפיינים חשמליים

אות יציאה	4-20 mA · HART · HART®
הזנה	DC 12 ... 36 V
חיבור חשמלי	Cable glands M20 x 1.5, Angular connector DIN 175301-803A, Circular connector M12 x 1 (4-pin), Spring-loaded terminals

חומרים

חומר מארז	Stainless steel 1.4308 (CF-8), Plastic case (PBT), PBT (plastic)
חומר חלקים רטובים	Stainless steel 1.4435 (316L)
חומר אטם	FDA-compliant, NBR

סביבת הפעלה

טמפ׳ סביבה	−10…+80 °C
דרגת הגנה IP	IP65

תקנים ואישורים

תקנים

3-AEHEDGCERoHS

פרטים נוספים

שפות גיליון נתונים

טבלאות מגיליון הנתונים

Alarm signal of sensor monitoring	Pressure increase in the interstitial space of the double-tube system
≥ 100 ... < 300 mbar [≥ 1.45 ... < 4.35 psi]	≥ 300 mbar [≥ 4.35 psi]
Display and operating unit	Alarm message:'Diaphragm rupture'	Alarm message:'Diaphragm rupture'
Current output, 4 ... 20 mA	No signal adaptation	Residual current Depending on setting 3.5 mAor 21.5mA
HART  communication	Instrument status:'Diaphragm rupture'	Instrument status:'Diaphragm rupture'

In-line process transmitter

Material
Wetted	Sensor tube and process connection	Stainless steel 1.4435 (316L)
Non-wetted	Support tube: Stainless steel
	For other materials, see case head, electrical connection and display and operating unit, model DI-PT-U
Surface finish quality
Wetted	Sensor tube and process connection	■ Ra ≤ 0.76 µm [30 µin] per ASME BPE SF3 ■ Ra ≤ 0.38 µm [15 µin] per ASME BPE SF4, electropolished
	Wetted weld seams meet the requirements of ASME BPE 2022 chapter 6 part MJ
Case head	■ Plastic case (PBT) with conductive surface per EN 60079-0:2012, colour: night blue RAL5022 ■ Stainless steel case 1.4308 (CF-8), precision-cast ■ Stainless steel case 1.4308 (CF-8) with electropolished surface (suitable for pharma-

Output signal
Signal types	■ 4 ... 20 mAwith HART ® signal (HART ® rev. 7) ■ 4 ...20mA
Load in Ω	≤ (U+ - 12 V) / 0.023 A (Non-Ex version)
U+ = Applied supply voltage (→ See 'Auxiliary power')
Damping	0 ... 99.9 s, adjustable
After the set damping time the instrument outputs 63 %of the applied pressure as output signal.
Settling time t 90
Without HART ®	60 ms
With HART ®	80 ms
Refresh rate
Without HART ®	20 ms
With HART ®	50 ms

Standard

Clamp connection per DIN 32676	→See page 9
Clamp connection per ASME BPE	→See page 9
Aseptic threaded pipe connection per DIN 11864-1, with threaded coupling	→See page 10
Aseptic clamp connection per DIN 11864-3, with clamp with notch	→See page 11
Aseptic clamp connection per DIN 11864-3, with clamp with groove	→See page 11

הצגת הכול (20)

Accuracy specifications

Compensated ambient temperature range	-10 ...+80 °C [14 ... 176 °F]
Adjustability
Zero point	-20 ...+95 %(downwards, the adjustability is always limited by the minimum pressure of 0 bar abs. [0 psia])
Span	-120 ...+120 %with a difference between zero point and span of max. 120 %of the nomi- nal measuring range, including overload
Turndown,TD	Maximum recommended turndown 4:1
Accuracy in the compensated ambient temperature range, GRB	1 %of span
The accuracy includes non-linearity, hysteresis, zero point and end value deviation, in line with the definition per IEC 62828-1.The instrument must be in thermal equilibrium for this. For this, the ambient and process temperatures must remain constant over a longer period of time to prevent heat flow through the instrument.
Accuracy with turndown, GTD	GTD = GRB * (TD+7) / 8
Long-term stability 1)	≤ 1 %of span

Reference conditions per IEC 62828-1

Temperature	23 °C ±2 °C [73 °F ±7 °F]
Supply voltage	DC 23 ...25V
Air pressure	860 ... 1,060 mbar [86 ... 106 kPa, 12.5 ... 15.4 psi]
Air humidity	45 ... 75 %r.h.
Characteristic curve determination	Terminal method per IEC 62828-1
Curve characteristics	Linear

Auxiliary power

Auxiliary power
Supply voltage U+	DC 12 ...36V

Electrical connection

Cable glands M20 x 1.5
Stainless steel cable gland in Hygienic Design	Sealing	FDA-compliant
Cable diameter	6 ... 12 mm[0.24 ... 0.47 in]
Ingress protection per IEC 60529	IP66/67
Stainless steel cable gland	Sealing	NBR
Cable diameter	7 ... 12 mm[0.28 ... 0.47 in]
Ingress protection per IEC 60529	IP66/67
Plastic, PA	Sealing	NBR
Cable diameter	6 ... 12 mm[0.24 ... 0.47 in]
Ingress protection per IEC 60529	IP66/67
Brass, nickel-plated	Sealing	NBR
Cable diameter	5 ... 9 mm[0.2 ... 0.35 in]
Ingress protection per IEC 60529	IP66/67
Angular connector DIN 175301-803A with mating connector	Wire cross-section	Max.1.5mm 2 (AWG 16)
Ingress protection per IEC 60529	IP65 1)
Circular connector M12 x 1 (4-pin) without mating connector	Ingress protection per IEC 60529	IP65 1)
Spring-loaded terminals	Wire cross-section: Wire or strand: 0.2 ... 2.5 mm² (AWG 24 ... 14) Stranded wire with end splice: 0.2 ... 1.5 mm² (AWG 24 ... 16)
Electrical safety	Reverse polarity protection

Display and operating unit, model DI-PT-U

Display type	LC display 1)
Refresh rate	200 ms
Main display	4 ½-digit
Segment display	Character size 14 mm[0.55 in]
Additional display	Selectable via menu, three-line scale range
Bar graph display	20 segments, radial, pressure gauge simulation
Adjustable units
Pressure units	■ bar ■ psi ■ mbar ■ MPa ■ kPa ■ hPa ■ Pa ■ mH₂O ■ ftH₂O ■ inH₂O ■ mHg ■ mmHg ■ inHg ■ kg/cm 2 ■ g/cm 2 ■ Torr
Free unit	A free character string (6 characters) can be defined as a unit
Operating state	Display via symbols
Operating temperature	-20 ...+60 °C [-4 ...+140 °F]
Storage temperature	-25 ...+80 °C [-13 ...+176 °F]
Operation	4 buttons for the recall and operation of the settings
Colours
Background	Light grey
Digits	Black
Display size	Separated into main and segment displays
Ingress protection per IEC/EN 60529	IP40 (without cover)
Material	Case from ABS, window from polyester film

Operating conditions

Permissible air humidity	≤ 93 %r.h.
Permissible temperature ranges
Ambient	-10 ... 40 °C [14 ... 104 °F]
Medium	-10 ...+150 °C [14 ... 302 °F]
Storage	-25 ...+80 °C [-13 ...+176 °F]
Vibration resistance
Plastic case	4 g, 5 ... 100 Hz
Stainless steel case	0.7 g, 5 ... 100 Hz
Shock resistance
Plastic case	150 g
Stainless steel case	150 g
Ingress protection per IEC/EN 60529	IP65
The ingress protection only applies with closed case head and closed cable glands.

Logo	Description	Country
	EU declaration of conformity	European Union
	EMCdirective Interference emission (group 1, class B) and immunity per EN 61326-1:2013 (industrial appli- cation), EN 61326-2-3:2013 1)
	Pressure equipment directive
	RoHS directive
®	3-A 2) Hygienic design	USA
This instrument is 3-A marked, based on a third party verification for conformance to the 3-A standard.
JULY 2022 TYPE EL CLASS I	EHEDG 2) Hygienic Design	European Union

Logo	Beschreibung
-	Wetted materials are not of animal origin (ADI-free)
-	Regulation (EC) 2023/2006 (GMP)
-	GB 4806.1-2016 China National Food Safety Standard - Good Manufacturing Practice GB 31603-2015 (GMP)
-	Suitability of wetted materials for drinking water in accordance with the European 4MS initiative

Certificates

Certificates	■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, material proof, indica- tion accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. material proof for wetted metal parts, indi- cation accuracy, calibration certificate) ■ Others on request
Calibration	Factory calibration certificate
Recommended calibration interval	1 year (dependent on conditions of use)

Patent number	Description
CN113454431A; EP3938750A1; US2021404898A1;WO2020182945A1	Tube sensor with deformation body

DN	PN ¹⁾	Dimensions in mm[in]
		Pipe outer-∅ D A	Pipe inner Ø D i	Clamp∅D	L	H
25	16	60 [2.362]	26 [1.024]	50.5 [1.988]	314 [12.36]	226 [8.90]

DN	PN ¹⁾	Dimensions in mm[in]
		Pipe outer-∅ D A	Pipe inner Ø D i	Clamp∅D	L	H
½"	16	48 [1.89]	9.4 [0.37]	25 [0.984]	210 [8.27]	214 [8.43]
¾"	16	48 [1.89]	15.8 [0.622]	25 [0.984]	280 [11.02]	214 [8.43]

DN	PN ¹⁾ Dimensions in mm[in]
		Pipe outer-∅ D A	Pipe inner Ø D i	G	L	H
25	16	60 [2.362]	26 [1.024]	RD 52 x 1/6 [2.047 x 1/6]	328 [12.91]	226 [8.90]

DN	PN ¹⁾	Dimensions in mm[in]
		Pipe outer-∅ D A	Pipe inner Ø D i	G	L	H
½"	16	48 [1.89]	9.4 [0.37]	RD 28 x ⅛[1.102 x ⅛]	224 [8.82]	214 [8.43]
¾"	16	48 [1.89]	15.8 [0.622]	RD 34 x ⅛[1.339 x ⅛]	294 [11.57]	214 [8.43]

DN	PN ¹⁾	Dimensions in mm[in]
		Pipe outer-∅ D A	Pipe inner Ø D i	Clamp∅D	L	H
25	16	60 [2.362]	26 [1.024]	50.5 [1.988]	314 [12.36]	226 [8.90]

DN	PN ¹⁾	Dimensions in mm[in]
		Pipe outer-∅ D A	Pipe inner Ø D i	Clamp∅D	L	H
½"	16	48 [1.89]	9.4 [0.37]	34 [1.339]	210 [8.27]	214 [8.43]
¾"	16	48 [1.89]	15.8 [0.622]	34 [1.339]	280 [11.02]	214 [8.43]
