מדחום ידני
תיאור
המדחום הנייד מדגם CTH7000 הוא מדחום בעל 2 ערוצים לביצועים גבוהים עבור נורות חישה Pt100 וחיישני תרמיסטור. מדחום היד CTH7000 הוא שדרוג ברמת דיוק המדידה, עם הזנה באמצעות סוללה.
ה-CTH7000 יכול לתת מענה לכל צורך, עם דיוקים ורזולוציות שבדרך כלל מקושרים למדחום שולחני. שתי כניסות מאפשרות להציג טמפרטורות ישירות מנורות חישה Pt100 או מחיישני תרמיסטור, או להציג את הפרש הטמפרטורה ביניהן. ניתן לרשום את המדידות ישירות לזיכרון או, להשתמש ביציאת ה-USB כדי לשלוט ולבצע רישום נתונים עם המחשב.
ה-CTH7000 יציג ניתוח סטטיסטי של המדידות, כולל ערך ממוצע, ערכי מינימום ומקסימום וסטיית תקן. מכיוון שה-CTH7000 מציג גם באוהם וגם בטמפרטורה, ניתן להשתמש בו אפילו כדי לבצע כיול
לאישורים נוספים ראה עמוד 2

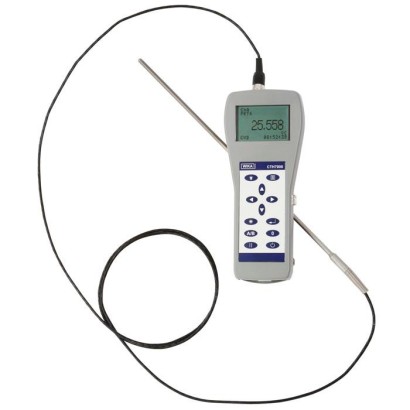

מדחום נייד מדגם CTH7000
של בדיקה אחת מול השנייה. ברוב המכשירים נדרש להזין לזיכרון נתוני בדיקה מכוילים כדי לייעל את דיוק המדידה, דבר שעלול להיות כרוך בכמות גדולה של נתונים אם מחליפים בדיקות באופן תדיר.
עם מחבר SMART של ASL על גבי הבדיקות, צריך לאחסן את הנתונים פעם אחת בלבד - במחבר! נתוני הכיול נשארים עם הבדיקה - לצמיתות. ניתן אפילו להשתמש בבדיקה על גבי CTH7000 אחר ללא כל פעולה נוספת. מחבר ה-SMART חוסך זמן ומפחית טעויות. אם יש לך בדיקות קיימות מכוילות או שאינן מכוילות, אין בעיה; ה-CTH7000 מזהה אוטומטית אם בדיקה היא SMART או רגילה.
תכונות מיוחדות
- טווח טמפרטורה: -200 ... +962 °C [-328 ... +1,764 °F]
- יציבות: < 0.005 °C לשנה
- כניסות כפולות למדידת מדחומי פלטינה (PRT) ותרמיסטורים – מדידה בודדת או דיפרנציאלית
- יציבות ארוכת טווח גבוהה
שאלות ותשובות
מהו טווח המדידה של ה-CTH7000?
טווח הטמפרטורה הוא -200 … +962 °C [-328 … +1,764 °F].
מהו הדיוק של המכשיר?
הדיוק/אי-הודאות המצוינת היא 0.015 K, עם יציבות של < 0.005 °C לשנה.
אילו חיישנים ניתן לחבר למכשיר?
ל-CTH7000 שתי כניסות למדידת מדי התנגדות פלטין (PRT), כגון Pt100, וחיישני תרמיסטור — במדידה בודדת או דיפרנציאלית.
האם המכשיר מתאים לעבודה בשטח?
כן. ה-CTH7000 הוא מערכת עצמאית ומלאה, ניידת (0.5 kg), המתאימה למדידות וכיולים בשטח.
מהם תנאי הסביבה המותרים להפעלה?
טמפרטורת הסביבה המותרת היא 0 … +40 °C.
אילו אישורים ומעקביות כיול זמינים?
המכשיר כולל אישורי EAC, DKD, DAkkS ו-UKAS, והכיול ניתן למעקביות באמצעות DKD, DAkkS ו-UKAS.
מה מבדיל את ה-CTH7000 ממדחום שולחני?
ה-CTH7000 מספק דיוקים ורזולוציות המקושרים בדרך כלל למדחום שולחני, אך בפורמט נייד עם הזנת סוללה — מה שהופך אותו למתאים גם לכיולים בשטח.
אילו אותות פלט תומך המכשיר?
ה-CTH7000 תומך בסימולציית RTD ובסימולציית תרמיסטור.
| דגם | CTH7000 |
| סדרה | CTH |
| תת-קטגוריה | hand-held thermometer |
| טווח טמפרטורה | −200…+962 °C |
| אי-ודאות | 0.015 K |
| סוג כיול | temperature_bath |
| אות יציאה | RTD simulation · thermistor simulation |
| טמפ׳ סביבה | +0…+40 °C |
| משקל | 0.5 kg |
| תקנים | EACDKDDAkkSUKAS |
| מעקב | DKD · DAkkS · UKAS |
| נייד | כן |
| שפות גיליון נתונים | EN, DE |
| Probe types | Pt100 and Pt25 resistance thermometers, NTC thermistors | |
|---|---|---|
| Measuring inputs | 2 | |
| Data entry format | ITS 90 and CVD for calibrated probes; or EN 60751 for uncalibrated probes | |
| Measuring ranges | ||
| Probe current | DC 1 mA(Pt100); Auto-select 1 mA, 10 µA and 3 µA for thermistors | |
| Temperature range | -200 ...+962 °C (-328 ... +1,764 °F), depending on thermometer probe | |
| Accuracy | ||
| Resistance thermometers 1) | 0.015 K | |
| NTC thermistors | 0 ...400Ω 400 Ω... 50 kΩ 50 ... 400 kΩ | ±0.006Ω ±0.01 %of reading ±0.02 %of reading |
| Digital indicator | |
|---|---|
| Display | |
| Screen | Large 4 1/2-digit two-line LC display with backlighting |
| Resolution | 0.001 °C |
| Functions | |
| Memory | approx. 8,000 values |
| Functions via key press | Statistical analysis: Min./Max. average and standard deviation, Hold, Zero, one-shot measurement, measurement log |
| Real-time clock | integrated clock with date |
| Voltage supply | |
| Power supply | Nickel-Metal Hydride (Ni-MH) rechargeable battery Charging socket built-in low battery indicator |
| Battery life | approx. 20 hours of operation |
| Permissible ambient conditions | |
| Operating temperature | 0 ... 40 °C (32 ... 104 °F) |
| Storage temperature | -20 ...+50 °C(-4 ...+122 °F) |
| Communication | |
| Interface | USB |
| Case | |
| Dimensions (L x D xW) | 232 x 97 x 53 mm(9.13 x 3.82 x 2.09 in) |
| Weight | 500 g (1.1 lbs) |
| Logo | Description | Country |
|---|---|---|
| EAC EMCdirective | Eurasian Economic Community | |
| KazInMetr Metrology, measurement technology | Kazakhstan | |
| - | MTSCHS Permission for commissioning | Kazakhstan |
| UkrSEPRO Metrology, measurement technology | Ukraine |
| Calibration | Standard: without certificate Option: 3.1 calibration certificate per DIN EN 10204 or DKD/DAkkS/UKAS calibration certificate |
|---|---|
| Recommended recalibration interval | 1 year (dependent on conditions of use) |
הצגת הכול (8)
| Model | Dimensions | Temperature range | Detector length |
|---|---|---|---|
| CTP5000-250 | Pt100, d = 6 mm, l = 350mm Pt100, d = 0,24 in, l = 13,78 in | -50 ...+250 °C (-58 ..+482 °F) | 25mm (0.98 in) |
| CTP5000-450 | Pt100, d = 6 mm, l = 350mm Pt100, d = 0,24 in, l = 13,78 in | -80 ...+450 °C (-112 ..+842 °F) | 25mm (0.98 in) |
| CTP5000-651 | Pt100, d = 7,5 mm, l = 450 mm(125 mmGriff) Pt100, d = 0.30 in, l = 17,72 in (4,92 in Griff) | -189 ...+650 °C (-308 .. +1,202 °F) | 50mm (1.97 in) |
| Model | Dimensions | Temperature range | Detector length |
|---|---|---|---|
| CTP5000-200 | Pt100, d = 3 mm, l=30mm Pt100, d = 0.12 in, l = 1.18 in | -50 ...+200 °C (-58 ..+392 °F) | 6mm (0.24 in) |
| Model | Dimensions | Temperature range |
|---|---|---|
| CTP5000-K10 | NTC thermistor R25 = 10 KΩ, d = 4 mm, l = 300mm NTC thermistor R25 = 10 KΩ, d = 0.2 in, l = 11.8 in | -50 ...+125 °C (-58 ...+257 °F) |
| Key | Function |
|---|---|
| | Menu display |
| ☼ | Backlight |
| ▲ | Up arrow |
| ▼ | Down arrow |
| ◀ | Left arrow |
| ▶ | Right arrow |
| | Clear (view statistics) |
| | Enter |
| A/B | A/B channel select |
| 0 | Zero (offset) reading |
| II | Hold reading |
| ON/OFF |
