CPH7000

במלאי WIKA

WIKA · ציוד כיול · משפחה CPH

מכוון תהליכים נייד

Name: מכוון תהליכים נייד
Brand: WIKA
SKU: CPH7000
Price: 3864.70 EUR
Availability: BackOrder

מכוון תהליכים נייד לכיול ובדיקת מכשירי מדידת לחץ אנלוגיים, משדרי לחץ ומשדרי תהליך, עם יצירת לחץ ידנית ומדידה/סימולציה של אותות.

טווח

-1…25 bar

יציאה

mA · V

הגנה

IP54

CERoHSEACATEXIECExGOSTKazInMetrMTSCHSUzstandardREACHII 2G Ex ib IIC T4 GbII 1G Ex ia IIC T4 GaII 1/2G Ex ia IIC T4 Ga/GbII 1D Ex ia IIIC T135°C DaII 1/2D Ex ia IIIC T135°C Da/Db

מחיר

החל מ-‏3,865 ‏€

לאישור בעת ההזמנה

לבקש הצעת מחיר

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

תיאור

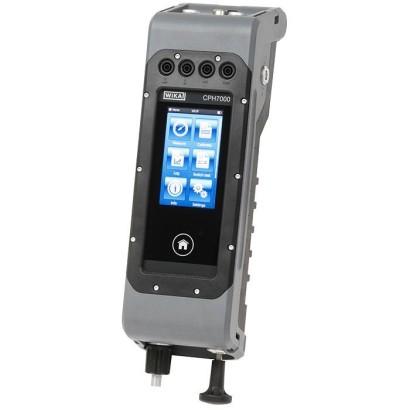

מכוון התהליכים מדגם CPH7000 של WIKA הוא מכשיר כיול מדויק ונייד לכיול ובדיקת מכשירי מדידת לחץ אנלוגיים, משדרי לחץ ומשדרי תהליך. המכשיר משלב יצירת לחץ ידנית בטווח ‎-0.85 … +25 bar‎ עם מדידה וסימולציה של אותות ‎0 … 24 mA‎ ואספקת מתח DC 24 V. הוא נבחר לעבודת כיול בשטח, כולל באזורים עם סיכון פיצוץ, הודות לגרסה intrinsically safe.

תכונות מיוחדות

יצירת לחץ ידנית של -0.85 ... +25 bar [12.3 ... +360 psi]
דיוק: 0.025 % FS (כולל תעודת כיול)
ייצור/מדידה של 0 ... 24 mA ואספקת מתח DC 24 V
רשם נתונים (data logger) בקצב מדידה גבוה ובזיכרון גדול
גרסה בטוחה פנימית

שאלות ותשובות

מהו טווח הלחץ של ה-CPH7000?

יצירת הלחץ הידנית מכסה ‎-0.85 … +25 bar‎ [12.3 … +360 psi], עם טווחי מדידה נוספים כגון ‎-1 … 25 bar‎ ו-‎0 … 25 bar‎ לפי התצורה.

מהו הדיוק של המכשיר?

הדיוק הוא 0.025 % of span, והמשלוח כולל תעודת כיול.

האם המכשיר מתאים לאזורים מסוכנים?

כן — קיימת גרסה intrinsically safe עם אישורי ATEX ו-IECEx, למשל II 2G Ex ib IIC T4 Gb ו-II 1G Ex ia IIC T4 Ga.

אילו אותות חשמליים ניתן למדוד או לסמלץ?

המכשיר מייצר ומודד ‎0 … 24 mA‎ ומספק מתח DC 24 V להזנת משדרים.

מהם טווחי הטמפרטורה הנתמכים?

טווח טמפרטורת הסביבה לעבודה הוא ‎-10 … +50 °C‎, וטווחי המדידה כוללים ‎-50 … +250 °C‎, ‎-10 … +50 °C‎ ו-‎-30 … +125 °C‎.

מהי דרגת ההגנה מפני חדירה?

המכשיר מדורג IP54.

מה מבדיל את CPH7000 ממכשירי כיול אחרים?

הוא משלב יצירת לחץ ידנית, מדידה/סימולציה של אותות ורישום נתונים במכשיר נייד אחד, עם דיוק 0.025 % FS וגרסה intrinsically safe לעבודה באזורים מסוכנים.

מהם אישורי המעקביות המטרולוגית?

הכיול ניתן למעקב לפי DKD, DAkkS ו-NIST.

זיהוי

דגם	CPH7000
סדרה	CPH
תת-קטגוריה	Portable process calibrator

טווח מדידה

טווח לחץ	-0.85…25 bar · -12.3…360 psi · -1…1 bar · -1…5 bar · -1…10 bar · -1…20 bar · -1…25 bar · 0…1.6 bar · 0…6 bar · 0…10 bar · 0…20 bar · 0…25 bar
טווח טמפרטורה	−50…+250 °C · −10…+50 °C · −30…+125 °C

דיוק מדידה

אי-ודאות

0.025 % of span

תנאי תהליך

מדיום עבודה	gas
סוג כיול	multifunction

מאפיינים חשמליים

אות יציאה

mA · V · 0 ... 24 mA · DC 24 V

סביבת הפעלה

טמפ׳ סביבה	−10…+50 °C
דרגת הגנה IP	IP54
משקל	2.5 kg

תקנים ואישורים

תקנים	CERoHSEACATEXIECExGOSTKazInMetrMTSCHSUzstandardREACH
הגנת התפוצצות	II 2G Ex ib IIC T4 GbII 1G Ex ia IIC T4 GaII 1/2G Ex ia IIC T4 Ga/GbII 1D Ex ia IIIC T135°C DaII 1/2D Ex ia IIIC T135°C Da/DbATEXIECEx
מעקב	DKD · DAkkS · NIST

פרטים נוספים

נייד	כן
שפות גיליון נתונים	EN, DE, ES, FR, IT, RU, AR, ZH

טבלאות מגיליון הנתונים

Digital process calibrator model CPH7000

Indication
Display	Touchscreen colour display
Display resolution	up to 5 digits; selectable
Pressure units	mbar, bar, psi, Pa, kPa, hPa, MPa, mmHg, cmHg, inHg,mmH 2 O,mH 2 O, inH 2 O(4 °C), inH 2 O(20 °C), inH 2 O(60 °F), inHg (0 °C), inHg (60 °F), kg/cm², kp/cm², lbf/ft², kN/m², atm, Torr, micron, g/l (20 °C), kg/m³ (20 °C) as well as two user-defined units
Settings
Applications (Apps)	Measure, calibrate, logger, switch test
Measuring rate	Pressure Current/Voltage Application pressure switch Pt100/AMB module	50/s 60/s 60/s 1/s
Refresh rate display	4/s
Menu languages	English, German, Spanish, French, Italian, Russian, Arabic, Chinese (settable)
Connections
External pressure sensor 1)	max. 2, compatible with model CPT7000 reference pressure sensors
External ambient module 1)	max. 1 ambient module 2)
External temperature probe 1)	max. 1 temperature probe 2)
Manual pressure generation 1)	-0.85 …+25 bar [-12.3 ...+360 psi]
Voltage supply
Power supply	internal Lithium-Ion rechargeable battery (typical charging time < 7 h)
Battery life	minimum 8 hours 3)
Permissible ambient conditions
Operating temperature	-10 ...+50 °C [14 ... 122 °F]
Storage temperature	-20 ...+50 °C [-4 ...+122 °F]
Ambient temperature when charging	0 ... 40 °C [32 ... 104 °F] (only allowed outside the hazardous areas)

Reference pressure sensor model CPT7000

Pressure range
Gauge pressure	bar	-0.25 ... +0.25	-0.4 ... +0.4	-0.6 ... +0.6	-1 ... 0	-1 ... +0.6
-1 ...+1	-1 ... +1.5	-1 ... +2.5	-1 ...+3	-1 ...+5
-1 ...+9	-1 ...+10	-1 ...+15	-1 ...+24	-1 ...+25
-1 ...+39	-1 ...+40
0 ... 0.4	0 ... 0.6	0 ... 1	0 ... 1.6	0 ... 2.5
0 ... 4	0 ... 6	0 ... 10	0 ... 16	0 ... 25
0 ... 40	0 ... 60	0 ... 100	0 ... 160	0 ... 250
0 ... 400	0 ... 600	0 ... 700	0 ... 1,000	0 ... 1,600 11)
0 ... 2,500 11)	0 ... 4,000 11)	0 ... 5,000 11)	0 ... 6,000 11)	0 ... 7,000 11)
0 ... 8,000 11)	0 ... 9,000 11)	0 ... 10,000 11)
psi	-14.5 ... 0	-8 ...+8	-14.5 ...+15	-14.5 ...+40	-14.5 ... 70
-14.5 ...+100	-14.5 ...+130	-14.5 ...+300
0 ... 5	0 ... 10	0 ... 20	0 ... 30	0 ... 50
0 ... 60	0 ... 100	0 ... 150	0 ... 160	0 ... 200
0 ... 300	0 ... 500	0 ... 700	0 ... 1,000	0 ... 1,500
0 ... 2,000	0 ... 3,000	0 ... 5,000	0 ... 6,000	0 ... 8,000
0 ... 10,000	0 ... 15,000	0 ... 20,000	0 ... 30,000	0 ... 50,000
0 ... 100,000	0 ... 150,000
Absolute pressure	bar abs.	0 ... 1	0 ... 1.6	0 ... 2.5	0 ... 4	0 ... 6
0 ... 10	0 ... 16	0 ... 25	0 ... 40
psi abs.	0 ... 15	0 ... 20	0 ... 30	0 ... 50	0 ... 60
0 ... 100	0 ... 150	0 ... 200	0 ... 300	0 ... 500
Overpressure safety	3 times; < 25 bar 2 times; > 25 bar ...≤ 600 bar 1.5 times; > 600 bar ...≤ 1,600 bar	3 times; < 360 psi 2 times; > 360 psi ...≤ 8,700 psi 1.5 times; > 8,700 psi ...≤ 25,000 psi 1.3 times; > 25,000 psi ...≤ 85,000 psi
Process connection
Selectable versions	■ G⅜B ■ G¼B ■ G¼female ■ G½B ■ G½male on G¼female ■ ¼NPT ■ ½NPT ■ M16 x 1.5 female with sealing cone	■ G½Bflush with O-ring of NBR ■ G½Bflush with O-ring of EPDM ■ G1Bflush with O-ring of NBR ■ G1Bflush with O-ring of EPDM ■ ½NPTmale on ¼NPTfemale ■ ½NPTfemale ■ M20 x 1.5
■ M18 x 1.5 male on G¼female ■ 9/16-18 UNF female F250-C ■ R ½per ISO7 (DIN 2999)
0.025 %of span 7)
Sensor data
Resolution	5 digits
Compensated range	10 ... 60 °C [50 ... 140 °F]
Material
Wetted parts				[≤ 360 psi] Elgiloy ® in addition)
Internal transmission fluid	Stainless steel (with measuring ranges ≤ 25 bar	oil (only for measuring	ranges up to	25 bar [360 psi])

Reference pressure sensor model CPT7000

Reference conditions per IEC 61298-1
Atmospheric pressure	860 hPa < P < 1,060 hPa [12.5 psi < P < 15.4 psi]
Ambient temperature	18 °C <T < 28 °C, typ. 23 °C
Air humidity	35 %r.h.<T < 95 %r.h. , typ. 55 %r.h.
Position	Hand-held lying face-up
Permissible ambient conditions
Medium temperature	-20 ...+60 °C [-4 ...+140 °F] 12) -20 ...+80 °C [-4 ...+176 °F]
Operating temperature	-20 ...+80 °C [-4 ...+176 °F]
Storage temperature	-20 ...+80 °C [-4 ...+176 °F]
Relative humidity	0 ... 95 %r.h. (non-condensing)
Temperature compensation	10 ... 60 °C [50 ... 140 °F]
Temperature coefficient	Zero point = 0.1 %/ 10 K Span = 0.1 %/ 10 K
Case
Material	Stainless steel
Connection to the CPH7000	Option: external operation via 1 mor 3 m[3.28 ft or 9.84 ft] connection cable (plug-and-play)
Ingress protection	IP65 / IP67 when connected
Dimensions	see technical drawing
Weight	approx. 230 g [0.5 lbs.]

Parameters	Connections EXT1 and EXT2	Connector AMB or RTD
Max. output voltage	U o = DC 5.4V	U o = DC 14V
Max. output current	I o = 36mA	I o = 39mA
Max. output power	P o = 242mW	P o =92mW
Max. external capacitance	C o = 65 nF	C o = 630 nF
Max. external inductance	L o = 406 µH	L o = 28mH

הצגת הכול (16)

Parameters	Connector V OUT	Connector V IN	Connector mA
Max. output voltage	U o = DC 28.9V	U o = DC 9.6V	U o = DC 9.6V
Max. output current	I o = 97mA	I o = 0.02mA	I o =3mA
Max. output power	P o = 705mW	P o =1mW	P o =10mW
Max. external capacitance	C o = 63 nF	C o = 3.6 µF	C o = 3.6 µF
Max. external inductance	L o = 340 µH	L o = 100mH	L o = 100mH
Max. input voltage	-	U i = DC 30V	U i = DC 30V
Max. input current	-	-	I i = 100mA
Max. input power	-	-	P i = 800mW

Parameters	Connector V OUT	Connector V IN	Connector mA
Effective internal capacitance	-	C i = 12 nF	C i = 12 nF
Effective internal inductance	-	L i negligible	L i negligible

Battery power supply

Nominal capacity	4,000 mAh
Nominal voltage	7.2V
Max. charging voltage	U m = DC 60V

Ambient temperature

Ambient temperature range	-20 °C ≤ Ta ≤ +50 °C
Charging ambient temperature range outside hazardous area	0 °C ≤ Ta ≤ +40 °C

Parameters	Gas applications	Dust application
Max. input voltage	U i = DC 6,7V	U i = DC 6,7V
Max. input current	I i = 400mA	I i = 250mA
Max. input power	P i = 250mW	P i = 250mW
Effective internal capacitance	C i = 4,4 nF	C i = 4,4 nF
Effective internal inductance	L i negligible	L i negligible
Max. cable capacitance	C c = 30 nF	C c = 30 nF
Max. cable inductance	L c = 35 µH/m	L c = 35 µH/m
Max. short circuit current in case of dust application	-	I max = 250mA

Parameters

Temperature class T1 to T4	-20 °C ≤T a ≤ +80 °C
Max. surface temperature T135 °C for dust	-20 °C ≤T a ≤ +80 °C

Parameters

Temperature class	Max.medium temperature (°C)	Maximum ambient temperature (°C)
All models except CPT7000--*-4 (Models without cooling element)	Models CPT7000--*-4 (Models with cooling element)
T3	150	N / A	40
T4	120	30	50
T4	105	40	50

Logo	Description	Country
	EU declaration of conformity for CPH7000 ■ EMCdirective EN 61326 emission (group 1, class B) and immunity (basic electromagnetic environment) ■ RED directive EN 300 328 harmonised frequency range 2,400 …2,500 MHz is used; Bluetooth® Classic, max. transmission power 10 mW.The instrument may be used without limitations in the EU and also CH, NOand LI. Protection of health and safety ■ RoHS directive	European Union
	EU declaration of conformity for CPT7000 ■ EMCdirective EN 61326 emission (group 1, class B) and immunity (industrial application) ■ Pressure equipment directive PS > 200 bar, module A, pressure accessory	European Union
	IECEx for CPH7000 (option) Hazardous areas - Ex i Zone 1 gas Ex ib IIC T4 Gb	International
	IECEx for CPT7000 (option) Hazardous areas - Ex i Zone 0 gas Ex ia IIC T4 Ga	International
	EAC (option) ■ EMCdirective ■ Low voltage directive	Eurasian Economic Community
	GOST (option) Metrology, measurement technology	Russia
	KazInMetr (option) Metrology, measurement technology	Kazakhstan
-	MTSCHS (option) Permission for commissioning	Kazakhstan
	Uzstandard (option) Metrology, measurement technology	Uzbekistan

Certificate

Calibration	Standard: 3.1 calibration certificate per EN 10204 Option:DKD/DAkkS calibration certificate
Recommended recalibration interval	1 year (dependent on conditions of use)

Cal-Template (light version)	Log-Template (full version)
■ Semi-automated creation of calibration certificates for mechanical and electronic pressure measuring instruments ■ Calibration certificate creation 3.1 in accordance with DIN EN 10204 ■ Calibration reports can be exported to Excel ® template or XML file	■ Live measurement recording for a certain period of time with selectable interval, duration and start time ■ Readout of the integrated data logger ■ Creation of logger reports with graphic and/or tabular representation of the measurement results in PDF format
Ordering information for your enquiry:	■ Export of measurement results as CSV file possible
WIKA-CAL-LZ-Z-Z	WIKA-CAL-ZZ-L-Z
WIKA-CAL-LZ-L-Z

		Order code
Special features	CPH-A-70-
	Adapter set 'Standard' Consisting of: ■ G½male to G½, G¼, ½NPTor ¼NPTfemale ■ Sealing set	-G-
	Adapter set for 4 mmhose connection Consisting of: ■ G⅛female to G½, G¼, ½NPTor ¼NPTfemale ■ 1 mhose ■ 5 hose coupling ■ Sealing set	-F-
	Adapter set with hose connection Consisting of: G⅛via hose to G¼, G½, ¼NPTor ½NPTfemale	-7-
	Pressure connection set model Minimess 1620 incl. test item hose, length 1 m[3.28 ft] May not be used in hazardous area!	-8-
	Dirt trap set 'Standard' Consisting of: ■ Dirt trap ■ Sealing set ■ Hose ■ Hose connection G⅛via hose to G¼, G½, ¼NPTor ½NPTfemale May not be used in hazardous area!	-L-
	Dirt trap set with knurled nut Consisting of: ■ Dirt trap ■ Knurled nut ■ Sealing set ■ Hose ■ Hose connection G⅛via hose to G¼, G½, ¼NPTor ½NPTfemale May not be used in hazardous area!	-M-
	Sealing set Consisting of: ■ 4 x G½USIT seals ■ 2 x G¼USIT seals ■ Plastic box	-D-
	Plastic case For 1 x process calibrator model CPH7000 for storage and transport May not be used in hazardous area!	-K-
	Carrying system	-U-

	Order code
Special features	CPH-A-70-
Belt and accessory bag May not be used in hazardous area!	-A-
Carrying system and accessory belt bag May not be used in hazardous area!	-W-
Test cable set ■ 3 x black ■ 3 x red ■ Various adapters	-T-
Sensor connection cable for reference pressure sensor model CPT7000; length 1 m[3.28 ft] for reference pressure sensor model CPT7000; length 3 m[9.84]	-S- -V-
Temperature probe Pt100 (uncalibrated) For hazardous areas only standard probes with the article number 14113648 may be used!	-P-
Atmospheric module	-E-
Power supply unit May not be used in hazardous area!	-N-
WIKA-Wireless USB Stick May not be used in hazardous area!	-B-
Ordering information for your request
1. Order code: CPH-A-70 2. Option:	⇓ [ ]

מכוון תהליכים נייד

תיאור

תכונות מיוחדות

שאלות ותשובות

1 מק״טים סטנדרטיים של משפחת CPH
