A-1200

בהזמנה

WIKA · מדידת לחץ · משפחה A-1200

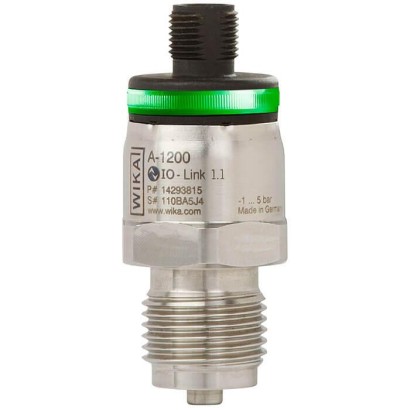

חיישן לחץ עם IO-Link

Name: חיישן לחץ עם IO-Link
Brand: WIKA
SKU: A-1200

חיישן לחץ עם IO-Link ויציאת מיתוג PNP/NPN ליישומים תעשייתיים, הכולל תכנון עמיד וחיבוריות דיגיטלית.

טווח

-1…1000 bar

יציאה

PNP · NPN

דיוק

≤ ±1 % of span

הגנה

IP65/IP67

CERoHSEACUL

מחיר

לפי דרישה

תלוי בתצורה

לבקש הצעת מחיר

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

תיאור

דגם A-1200 הוא חיישן לחץ ללא תצוגה שניתן לתכנות גמיש באמצעות IO-Link ולהשתמש בו במגוון יישומים — בין אם לניטור לחץ או כמתג אלקטרוני PNP/NPN לבקרת תהליכים.

תכונות מיוחדות

חיישן IO-Link מוכן לתעשייה 4.0 המשפר קישוריות ואבחון
מיועד לדרישות קשות של זעזועים עד 1,000 g וטמפרטורה ‎-40 ... +125 °C [-40 ... +257 °F]
עיצוב ממוטב המקל על שילוב במכונות OEM
תצוגת סטטוס LED רב-צבעית 360° מפשטת איתור תקלות ומיקומן

שאלות ותשובות

מהו טווח המדידה של דגם A-1200?

החיישן זמין בטווחים מ-0 … 0.4 bar ועד 0 … 1000 bar (ביחידות psi: מ-0 … 10 ועד 0 … 15000 psi), כולל טווחי ואקום וטווחים משולבים כגון ‎-1 … 24 bar.

מהי הדיוק של החיישן?

הדיוק הוא ≤ ±1 % of span, בהתאם לתקן IEC 61298-1.

אילו יציאות פלט זמינות?

החיישן מציע פלטי מיתוג PNP/NPN וכן פלט IO-Link לתקשורת דיגיטלית.

אילו פונקציות מיתוג נתמכות?

Normally open, normally closed, window ו-hysteresis, עם 2 מגעי מיתוג.

אילו חיבורי תהליך זמינים?

G¼A, G½A, G¼B, G¼female, G½B, ¼NPT, ½NPT, R ¼, PT ¼ ו-G¼female (Ermeto compatible).

מהם חומרי החלקים במגע עם המדיום?

316L או PH grade steel; גוף החיישן עשוי 316L, ואפשרויות האיטום כוללות NBR, FPM/FKM, Copper ו-stainless steel.

מהם טווחי הטמפרטורה המותרים?

טמפרטורת סביבה: ‎-40 … +85 °C; טמפרטורת מדיום: ‎-40 … +125 °C.

מה מבדיל את A-1200 מדגמים אחרים?

זהו חיישן ללא תצוגה עם IO-Link לתכנות גמיש, תצוגת LED רב-צבעית 360° לאבחון, עמידות לזעזועים עד 1,000 g ותכנון ממוטב לאינטגרציית OEM במכונות.

זיהוי

דגם	A-1200
תת-קטגוריה	Pressure sensor

טווח מדידה

טווח לחץ

0…0.4 bar · 0…0.6 bar · 0…1 bar · 0…1.6 bar · 0…2.5 bar · 0…4 bar · 0…6 bar · 0…10 bar · 0…16 bar · 0…25 bar · 0…40 bar · 0…60 bar · 0…100 bar · 0…160 bar · 0…250 bar · 0…400 bar · 0…600 bar · 0…1000 bar · 0…10 psi · 0…15 psi · 0…25 psi · 0…30 psi · 0…50 psi · 0…100 psi · 0…160 psi · 0…200 psi · 0…300 psi · 0…500 psi · 0…1000 psi · 0…1500 psi · 0…2000 psi · 0…3000 psi · 0…5000 psi · 0…7500 psi · 0…10000 psi · 0…15000 psi · -1…0 bar · -1…0.6 bar · -1…1.5 bar · -1…3 bar · -1…5 bar · -1…9 bar · -1…15 bar · -1…24 bar · -14.5…0 psi · -14.5…15 psi · -14.5…30 psi · -14.5…50 psi · -14.5…100 psi · -14.5…160 psi · -14.5…200 psi · -14.5…300 psi

דיוק מדידה

מחלקת דיוק	≤ ±1 % of span
תקן דיוק	IEC 61298-1

תנאי תהליך

חיבור תהליך	G¼AG½AG¼BG¼femaleG½B¼NPT½NPTR ¼PT ¼G¼female (Ermeto compatible)
טמפ׳ תהליך	−40…+125 °C

מאפיינים חשמליים

אות יציאה	PNP · NPN · IO-Link
הזנה	10...32 V DC
חיבור חשמלי	M12 x 1 circular connector (4-pin), DIN 175301-803 A (3-pin)
פונקציית מתג	Normally open, normally closed, window, hysteresis
מגעי מתג	2

חומרים

חומר מארז	316L
חומר חלקים רטובים	316L, PH grade steel
חומר אטם	NBR, FPM/FKM, Copper, stainless steel

סביבת הפעלה

טמפ׳ סביבה	−40…+85 °C
דרגת הגנה IP	IP65/IP67

תקנים ואישורים

תקנים

CERoHSEACUL

פרטים נוספים

שפות גיליון נתונים

טבלאות מגיליון הנתונים

Gauge pressure

bar	0 ... 0.4	0 ... 0.6	0 ... 1	0 ... 1.6	0 ... 2.5	0 ... 4	0 ... 6	0 ... 10
	0 ... 16	0 ... 25	0 ... 40	0 ... 60	0 ... 100	0 ... 160	0 ... 250	0 ... 400
	0 ... 600	0 ... 1,000
psi	0 ... 10	0 ... 15	0 ... 25	0 ... 30	0 ... 50	0 ... 100	0 ... 160	0 ... 200
	0 ... 300	0 ... 500	0 ... 1,000	0 ... 1,500	0 ... 2,000	0 ... 3,000	0 ... 5,000	0 ... 7,500
	0 ... 10,000	0 ... 15,000
Absolute pressure
bar	0 ... 0.4	0 ... 0.6	0 ... 1	0 ... 1.6	0 ... 2.5	0 ... 4	0 ... 6	0 ... 10
	0 ... 16	0 ... 25
psi	0 ... 10	0 ... 15	0 ... 25	0 ... 30	0 ... 50	0 ... 100	0 ... 160	0 ... 200
	0 ... 300
Vacuum and +/- measuring range
bar	-1 ... 0	-1 ... +0.6	-1 ... +1.5	-1 ...+3	-1 ...+5	-1 ...+9	-1 ...+15	-1 ...+24
psi	-14.5 ... 0	-14.5 ...+15	-14.5 ...+30	-14.5 ...+50	-14.5 ...+100	-14.5 ...+160	-14.5 ...+200	-14.5 ...+300

Switching output	IO-Link 1.1	Teach
SP1	SP2
PNP	-	-	-
PNP	-	x	-
NPN	-	-	-
PNP	-	-	x
NPN	-	-	x
PNP	PNP	x	-
NPN	NPN	-	-

	Standard	Option 1) 2)
Medium	-30 ...+100 °C [-22 ...+212 °F]	-40 ...+125 °C [-40 ...+257 °F)
Ambient	-30 ...+85 °C [-22 ...+185 °F]	-40 ...+85 °C [-40 ...+185 °F]
Storage	-40 ...+70 °C [-40 ...+158 °F]
Nominal temper - ature	-20 ...+80 °C [-4 ...+176 °F]

Standard	Thread	Max. nominal pressure	Sealing
DIN EN ISO 1179-2 (formerly DIN 3852-E)	G¼A	600 bar [8,700 psi]	NBR (options: Without, FPM/FKM)
G½A	400 bar [5,800 psi]	NBR (options: Without, FPM/FKM)
EN 837	G¼B 1)	1,000 bar (14,500 psi)	without (options: Copper, stainless steel)
G¼female 1)	1,000 bar (14,500 psi)	without (options: Copper, stainless steel)
G½B 1)	1,000 bar (14,500 psi)	without (options: Copper, stainless steel)
ANSI/ASME B1.20.1	¼NPT1)	1,000 bar (14,500 psi)	-
½NPT1)	1,000 bar (14,500 psi)	-
ISO 7	R ¼1)	1,000 bar (14,500 psi)	-
KS	PT ¼1)	1,000 bar (14,500 psi)	-
-	G¼female (Ermeto compatible)	1,000 bar (14,500 psi)	without (options: Copper, stainless steel)

הצגת הכול (12)

Connection	Ingress protection (per IEC 60529)
Circular connector M12 x 1, metal (4-pin)	IP65 and IP67
Circular connector M12 x 1 (4-pin)
with LED status display	IP65 and IP67
without LED status display	IP65 and IP67
Angular connector DIN 175301-803 A (3-pin) 1)
with LED status display	IP65
without LED status display	IP65

G	L1
G¼B	13 [0.51]
G½B	20 [0.79]

G	L1
¼NPT	13 [0.51]
½NPT	19 [0.75]
R¼	13 [0.51]
PT¼	13 [0.51]

Sealings

	Description	Order number
	NBR profile sealing G¼ADINENISO1179-2 (formerly DIN 3852-E)	1537857
	FPM/FKM profile sealing G¼ADINENISO1179-2 (formerly DIN 3852-E)	1576534
	NBR profile sealing G½ADINENISO1179-2 (formerly DIN 3852-E)	1039067
	FPM/FKM profile sealing G½ADINENISO1179-2 (formerly DIN 3852-E)	1039075
	CopperG¼BEN837	11250810
	Stainless steelG¼BEN837	11250844
	CopperG½BEN837	11250861
	Stainless steelG½BEN837	11251042

Description	Temperature range	Cable diameter	Order number
Straight version, cut to length, 4-pin,2m [6.6 ft] PUR cable, UL listed, IP67	-20 ...+80 °C [-4 ...+176 °F]	4.5mm [0.18 in]	14086880
Straight version, cut to length, 4-pin,5m [16.4 ft] PUR cable, UL listed, IP67	-20 ...+80 °C [-4 ...+176 °F]	4.5mm [0.18 in]	14086883
Straight version, cut to length, 4-pin, 10m [32.8 ft] PUR cable, UL listed, IP67	-20 ...+80 °C [-4 ...+176 °F]	4.5mm [0.18 in]	14086884
Angled version, cut to length, 4-pin,2m [6.6 ft] PUR cable, UL listed, IP67	-20 ...+80 °C [-4 ...+176 °F]	4.5mm [0.18 in]	14086889
Angled version, cut to length, 4-pin,5m [16.4 ft] PUR cable, UL listed, IP67	-20 ...+80 °C [-4 ...+176 °F]	4.5mm [0.18 in]	14086891
Angled version, cut to length, 4-pin, 10m [32.8 ft] PUR cable, UL listed, IP67	-20 ...+80 °C [-4 ...+176 °F]	4.5mm [0.18 in]	14086892
Connection cable, 4-pin, 2 m[6.6 ft] PUR cable, UL listed, IP67 1x LED green, 2x LED yellow	-20 ...+80 °C [-4 ...+176 °F]	4.5mm [0.18 in]	14252834
Connection cable, 4-pin, 5 m[16.4 ft] PUR cable, UL listed, IP67 1x LED green, 2x LED yellow	-20 ...+80 °C [-4 ...+176 °F]	4.5mm [0.18 in]	14252835

Description	Order number
IO-Link master ■ USB port for setting, monitoring and diagnosing IO-Link instruments on notebook or desktop PC. ■ Connection of the IO-Link instruments via M12 x 1 circular connector ■ Licence for PC software (system requirement:Windows 7 / 8.1 and Windows 10 (32 or 64 bit) ■ Suitable for IO-Link version V1.0 and V1.1 ■ 115/230V AC - 24V DC (1 A) external power supply and international adapter included ■ Instruments with a current requirement of up to 80 mAcan be operated without external pow - er, otherwise, the DC 24V (1 A) external power supply must be connected.	14239506

Description

Order number

IO-Link master ■ USB port for setting, monitoring and diagnosing IO-Link instruments on notebook or desktop PC. ■ Connection of the IO-Link instruments via M12 x 1 circular connector ■ Licence for PC software (system requirement:Windows 7 / 8.1 and Windows 10 (32 or 64 bit) ■ Suitable for IO-Link version V1.0 and V1.1 ■ 115/230V AC - 24V DC (1 A) external power supply and international adapter included ■ Instruments with a current requirement of up to 80 mAcan be operated without external pow - er, otherwise, the DC 24V (1 A) external power supply must be connected.

14239506

Logo	Description	Country
	EU declaration of conformity ■ EMCdirective, EN 61326 emission (group 1, class B) and immunity (industrial application) ■ Pressure equipment directive ■ RoHS directive	European Union
	UL Safety (e.g. electr. safety, overpressure, ...)	USA and Canada
	EAC EMCdirective	Eurasian Economic Community
	GOST Metrology, measurement technology	Russia

Logo	Description
-	China RoHS directive
-	MTTF > 100 years
