משדר לחץ הפרשי Eco
תיאור
משדר הפרשי הלחץ Eco מדגם A2G-55 משמש לזיהוי זרימות אוויר קטנות במערכות מיזוג אוויר ולמדידת לחצים נמוכים ביישומים סביבתיים, במעבדות ובחדרים נקיים (אוויר, גזים לא אגרסיביים).
הוא מבוסס על עקרון המדידה הפְּיֵזוֹרֶזִיסְטִיבִּי. משדר הפרשי הלחץ הקומפקטי הזה מספק ביצועים מצוינים ואיכות גבוהה במחיר אטרקטיבי.
ה-A2G-55 זמין במגוון טווחי לחץ קבועים שאינם ניתנים לשינוי. אותות מוצא אנלוגיים חשמליים עבור שני פרמטרי המדידה (0 ... 10 V או 4 ... 20 mA) מאפשרים חיבור ישיר למערכות בקרה או למערכת ניהול הבניין. עם דרגת האטימות IP65, מכשיר המדידה מתאים באופן אידיאלי ליישום בחוץ.
לצורך אישורים נוספים ראה עמוד 4

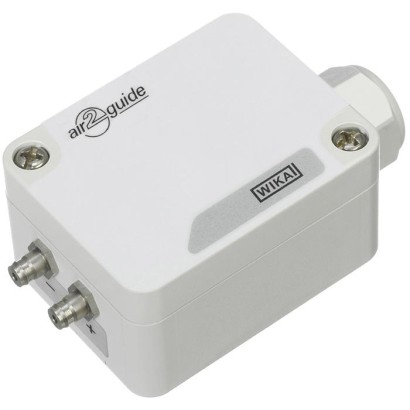

משדר הפרשי לחץ Eco, דגם A2G-55
תכונות מיוחדות
- אות פלט 0 ... 10 V או 4 ... 20 mA
- ללא צורך בתחזוקה
- הפעלה פשוטה
- דיוק גבוה
שאלות ותשובות
מהו טווח המדידה של ה-A2G-55?
הדגם זמין בטווחים קבועים שאינם ניתנים לשינוי, מ-0 ... 250 Pa ועד 0 ... 5000 Pa. יש לבחור את הטווח בעת ההזמנה.
מהו הדיוק של המשדר?
הדיוק הוא ±2.5%FS.
אילו אותות מוצא זמינים?
המשדר מספק אות אנלוגי 0 ... 10 V או 4 ... 20 mA, המאפשר חיבור ישיר למערכות בקרה או למערכת ניהול הבניין.
מה דרוש לאספקת החשמל?
אספקת חשמל DC 13 ... 32 V; קיימת אופציה ל-AC 13 ... 32 V.
כיצד מבוצע החיבור לתהליך?
החיבור מיועד לצינורות גמישים (hoses) בקוטר פנימי 5.5 mm.
מהן טמפרטורות ההפעלה המותרות?
הטמפרטורה המותרת היא -10 … +50 °C הן עבור הסביבה והן עבור התהליך.
האם המכשיר מתאים להתקנה בחוץ?
כן — עם דרגת האטימות IP65 המכשיר מתאים באופן אידיאלי ליישום בחוץ.
באילו תווכים ניתן להשתמש ב-A2G-55?
המשדר מיועד לאוויר ולגזים לא אגרסיביים; התיבה עשויה פלסטיק (ABS).
| דגם | A2G-55 |
| סדרה | A2G |
| תת-קטגוריה | Differential pressure transmitter |
| טווח לחץ | 0…250 Pa · 0…500 Pa · 0…750 Pa · 0…1000 Pa · 0…1250 Pa · 0…2500 Pa · 0…3750 Pa · 0…5000 Pa |
| מחלקת דיוק | ±2.5%FS |
| חיבור תהליך | For hoses with inner diameter 5.5mm |
| טמפ׳ תהליך | −10…+50 °C |
| אות יציאה | 0 ... 10 V · 4 ... 20 mA |
| הזנה | DC 13 ... 32 V (AC 13 ... 32 V optional) |
| חיבור חשמלי | Cable gland M16, Screw terminals max. 1.5mm² |
| חומר מארז | Plastic (ABS), ABS |
| טמפ׳ סביבה | −10…+50 °C |
| דרגת הגנה IP | IP65 |
| משקל | 0.07 kg |
| תקנים | CERoHSWEEEEACGOSTKazInMetrMTSCHSUkrSEPROUzstandard |
| שפות גיליון נתונים | EN, DE |
| Specifications | |
|---|---|
| Measuring element | Piezo measuring cell |
| Measuring range | ■ 0 ... 250 Pa ■ 0 ... 500 Pa ■ 0 ... 750 Pa ■ 0 ... 1,000 Pa ■ 0 ... 1,250 Pa ■ 0 ... 2,500 Pa ■ 0 ... 3,750 Pa ■ 0 ... 5,000 Pa |
| Accuracy | ±2.5%FS |
| Type of mounting | Vertical wall mounting |
| Process connection | For hoses with inner diameter 5.5mm |
| Electrical connection | Cable gland M16 Screw terminals max.1.5mm 2 |
| Output signal | 0 …10V(4 …20mAoptional) |
| Supply voltage | DC 13 ...32V (AC 13 ...32V optional) |
| Case | Plastic (ABS) |
| Permissible temperatures ■ Ambient temperature ■ Medium temperature | -10 ...+50 °C -10 ...+50 °C |
| Ingress protection | IP65 |
| Weight | 70 g |
| Description | Order number |
|---|---|
| Measuring hoses | |
| PVC hose, inner diameter 4 mm, roll at 25m | 40217841 |
| PVC hose, inner diameter | 40217850 |
| Silicone hose, inner diameter | 40208940 |
| Silicone hose, inner diameter | 40208958 |
| Duct connector for hose 4 and6mm | 40217507 |
| Logo | Description | Country |
|---|---|---|
| EC declaration of conformity ■ EMCdirective ■ RoHS conformity ■ WEEE directive | European Union | |
| EAC (option) Import certificate | Eurasian Economic Community | |
| GOST (option) Metrology, measurement technology | Russia | |
| KazInMetr (option) Metrology, measurement technology | Kazakhstan | |
| - | MTSCHS (option) Permission for commissioning | Kazakhstan |
| UkrSEPRO (option) Metrology, measurement technology | Ukraine | |
| Uzstandard (option) Metrology, measurement technology | Uzbekistan |
