חיישן לחץ הפרשי
תיאור
חיישן הפרשי הלחץ מדגם A2G-50 משמש למדידת הפרשי לחצים של מדיה גזית ביישומי אוורור ומיזוג אוויר.
הוא מבוסס על עקרון המדידה הפְּיֵזוֹרֶזִיסְטִיבִּי. חיישן הפרשי הלחץ הקומפקטי הזה מספק ביצועים מצוינים ואיכות גבוהה במחיר אטרקטיבי.
אותות מוצא אנלוגיים חשמליים עבור שני גדלי המדידה (0 … 10 V או 4 … 20 mA) או גרסאות דיגיטליות Modbus ® מאפשרים חיבור ישיר למערכות בקרה או למערכת ניהול הבניין.
טווח הלחץ וכן היחידה וזמן התגובה ניתנים להתאמה אישית במכשיר באמצעות גשרים (jumpers).
הפרש הלחץ הנמדד מוצג גם בתצוגת LC ומועבר באמצעות אותות המוצא האנלוגיים או הדיגיטליים. תצוגת ה-LC וניווט התפריטים הברור מאפשרים הזמנה מהירה ופשוטה.
ללא אישורים נוספים, ראה עמוד 5

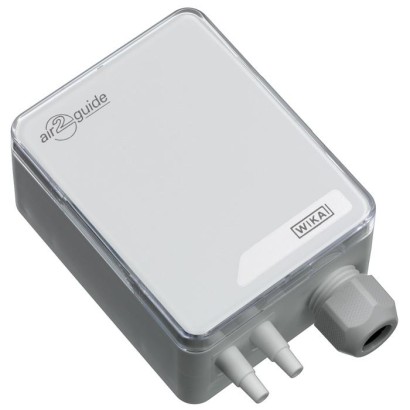

חיישן הפרשי לחץ, דגם A2G-50
תכונות מיוחדות
- אות יציאה חשמלי 0 ... 10 V או 4 ... 20 mA
- אות יציאה Modbus ®
- תצוגת LC
- ללא צורך בתחזוקה
- לחץ הפעלה מרבי 20 kPa
שאלות ותשובות
מהו טווח המדידה של ה-A2G-50?
המכשיר מוצע במגוון רחב של טווחים: מ-0 … 25 Pa ועד 0 … 12,000 Pa, וכן טווחים דו-כיווניים כגון -25 … +25 Pa ו--1,000 … +1,000 Pa. את הטווח, היחידה וזמן התגובה ניתן להתאים במכשיר עצמו באמצעות גשרים (jumpers).
מהי דיוק המדידה?
הדיוק הוא 1 % ±2 Pa או 1 % ±1 Pa, בהתאם לגרסה, על פי התקן EN 837.
כיצד מחברים את המכשיר לתהליך?
החיבור מתבצע באמצעות צינורות גמישים בקוטר פנימי 4 ... 6 mm, כולל גרסת הרכבה תחתונה.
אילו מדיומים מתאים החיישן למדידה?
ה-A2G-50 מיועד למדידת הפרשי לחץ של מדיות גזיות בלבד, ביישומי אוורור ומיזוג אוויר. חלקי החיבור הבאים במגע עשויים ABS.
מהו טווח הטמפרטורות המותר?
המכשיר פועל בטמפרטורת סביבה של -40 … +70 °C ובטמפרטורת מדיום של -20 … +50 °C.
מהי דרגת ההגנה מפני חדירה?
דרגת ההגנה היא IP54.
אילו אישורים יש למכשיר?
המכשיר נושא סימון CE ועומד בדרישות RoHS ובהנחיית התאימות האלקטרומגנטית (EMC), עם הצהרת תאימות של האיחוד האירופי. אין לו אישור לסביבות פיצוץ.
מה מייחד את ה-A2G-50 מבין הדגמים האחרים?
המכשיר משלב תצוגת LC עם ניווט תפריטים ברור, אותות מוצא אנלוגיים (0 ... 10 V או 4 ... 20 mA) ואות דיגיטלי Modbus®, הכול בתיבה קומפקטית וללא תחזוקה — מה שהופך אותו לפתרון משתלב ישירות במערכות ניהול בניין.
| דגם | A2G-50 |
| סדרה | A2G |
| תת-קטגוריה | Differential pressure sensor |
| טווח לחץ | -100…100 Pa · 0…1000 Pa · 0…1500 Pa · 0…2000 Pa · 0…2500 Pa · 0…7000 Pa · 0…250 Pa · 0…100 Pa · 0…500 Pa · 0…3000 Pa · 0…4000 Pa · 0…5000 Pa · 0…8000 Pa · 0…9000 Pa · 0…10000 Pa · 0…12000 Pa · -250…250 Pa · -500…500 Pa · -1000…1000 Pa · -25…25 Pa · -50…50 Pa · -250…2500 Pa · -250…7000 Pa · 0…7500 Pa · 0…50 Pa · 0…25 Pa |
| מחלקת דיוק | 1 % ±2 Pa, 1 % ±1 Pa |
| תקן דיוק | EN 837 |
| חיבור תהליך | For hoses with inner diameter 4 ... 6 mmLower mount for hoses with inner diameter 4 ... 6 mm |
| טמפ׳ תהליך | −20…+50 °C |
| אות יציאה | 0 ... 10 V · 4 ... 20 mA · Modbus® |
| הזנה | DC 14 … 30 V or AC 24 V ±10 %, DC 9 … 30 V or AC 24 V ±10 %, DC 24 V ±10 % |
| חיבור חשמלי | M16 cable gland, with strain relief Screw terminals max. 1.5 mm² |
| חומר מארז | Plastic (ABS), ABS |
| חומר חלקים רטובים | ABS (connecting nozzle) |
| טמפ׳ סביבה | −40…+70 °C |
| דרגת הגנה IP | IP54 |
| משקל | 0.15 kg |
| תקנים | RoHSEMC DirectiveEU declaration of conformityRoHS directiveCE |
| שפות גיליון נתונים | EN, DE |
| Case | Plastic (ABS) |
|---|---|
| Ingress protection (IP code) per IEC 60529 | IP54 |
| Weight | 150 g [0.33 lb] |
| Measuring range | ||||
|---|---|---|---|---|
| Unit | 0 …2,500 Pa 0 …2,000 Pa 0 …1,500 Pa 0 …1,000 Pa 0 …500 Pa 0 …250 Pa 0 …100 Pa -100 …+100 Pa Pa kPa | 0 …7,000 Pa 0 …5,000 Pa 0 …4,000 Pa 0 …3,000 Pa 0 …2,500 Pa 0 …2,000 Pa 0 …1,500 Pa 0 …1,000 Pa | -250 …+250 Pa -100 …+100 Pa -50 …+50 Pa -25 …+25 Pa 0 …250 Pa 0 …100 Pa 0…50Pa 0…25Pa | 0 …12,000 Pa 0 …10,000 Pa 0 …9,000 Pa 0 …8,000 Pa 0 …7,500 Pa 0 …7,000 Pa -1,000 …+1,000 Pa -500 …+500 Pa |
| mbar inWC mmWC | Adjustable in the menu | |||
| Digital display | ||||
| Type of display | LC display (optionally) | |||
| Backlighting | Yes | |||
| Number of lines, digits | 2 lines (12 characters/line) Line 1: Active measurement Line 2: Units |
| Connection location | Lower mount For hoses with inner diameter 4 ... 6 mm[0.16 ... 0.24 in] |
|---|---|
| Material | ABS (connecting nozzle) |
| Signal type | DC 0 ... 10 V, 3-wire 4 ... 20 mA, 3-wire Modbus ® |
|---|
הצגת הכול (11)
| Modbus ® | |
|---|---|
| Baud rate | 9600 19200 38400 |
| Adjustable in the configuration | |
| Protocol | Modbus ® via serial interface |
| Measuring range | -250 …+2,500 Pa -250 …+7,000 Pa |
| Transmission mode | RTU |
| Interface | RS-485 |
| Addresses | 1 …247 addresses selectable in the configuration menu |
| Byte format | (11 bits) in RTU mode Coding system: 8 bits binary |
| Bits per byte: 1 start bit 8 data bits, least significant bit is sent first 1 bit for parity 1 stop bit |
| Current consumption | ||
|---|---|---|
| DC 0 ...10V | < 1.0W | |
| 4 ...20mA | < 1.2W | |
| Modbus ® | < 1.3W | |
| Auxiliary power U B | ||
| With automatic zero point setting | AC 24V or DC 24V ±10% | |
| Without automatic zero point setting | Output signal 0 ...10V | DC 14 …30Vor AC 24V ±10% |
| Output signal4…20mA | DC 9 …30Vor AC 24V ±10% | |
| Load | ||
| Current output | Max. 500 Ω, min.20Ω | |
| Voltage output | 1 kΩ |
| Connection type | M16 cable gland, with strain relief Screw terminals max.1.5mm 2 Standard version with clamping area 4.5 ... 10 mm[0.18 ... 0.39 in] |
|---|
| Medium temperature range | -20 …+50 °C [-4 …+122 °F] 5 …+50 °C [23 …122 °F], with automatic zero point setting |
|---|---|
| Ambient temperature range | -40 …+70 °C [-40 …+158 °F] |
| Humidity | 5 ... 95 %relative humidity |
| Condensation | Non-condensing |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| EMCDirective | ||
| RoHS directive |
| Logo | Description | Region |
|---|---|---|
| EAC EMCDirective | Eurasian Economic Community | |
| PAC Kazakhstan Metrology, measurement technology | Kazakhstan | |
| - | MChS Permission for commissioning | Kazakhstan |
| - | PAC Ukraine Metrology, measurement technology | Ukraine |
| Model | Description | Order number |
|---|---|---|
| Static duct probes with combi hose connection for pressure measuring hoses Ø 4 …7mm[0,16 ... 0,28 in] | ||
| Insertion length 100 mm[3.94 in] | 40232981 | |
| Insertion length 150 mm[5.91 in] | 40232999 | |
| Insertion length 200 mm[7.87 in] | 40233006 | |
| Measuring hoses | ||
| PVC hose, inner diameter 4 mm[0.16 in], roll of 25m [82.0 ft] | 40217841 | |
| PVC hose, inner diameter 6 mm[0.24 in], roll of 25m [82.0 ft] | 40217850 | |
| Silicone hose, inner diameter 4 mm[0.16 in], roll of 25m [82.0 ft] | 40217906 | |
| Silicone hose, inner diameter 6 mm[0.24 in], roll of 25m [82.0 ft] | 40217914 | |
| Duct connectors for measuring hoses Ø 4 …6mm[0,16 ... 0,24 in] | 40217507 |
