WIKA · מדידת לחץ · משפחה 612
מד לחץ קפסולה, סגסוגת נחושת
מארז מפלדת אל-חלד, NS 63 [2 ½"], 100 [4"], 160 [6"]
טווח
-240…240 inH2O
דיוק
1.6
הגנה
IP54
CERoHSUKCA
מחיר
לפי דרישה
תלוי בתצורה
תיאור
מד לחץ קפסולה דגם 612.20 מבוסס על מערכת מדידת הקפסולה המוכחת. עקרון המדידה של אלמנט הקפסולה מתאים ללחצים נמוכים מאוד. בעת הפעלת לחץ, התפשטות אלמנט הקפסולה, פרופורציונלית ללחץ המופעל, מועברת לתנועה ומוצגת.
העיצוב המודולרי מאפשר מגוון רב של שילובים של חומרי גוף, חיבורי תהליך, גדלים נומינליים וטווחי סקאלה. בשל שונות גבוהה זו, המכשיר מתאים לשימוש במגוון רחב של יישומים בתעשייה.
לצורך אישורים נוספים, ראה עמוד 7

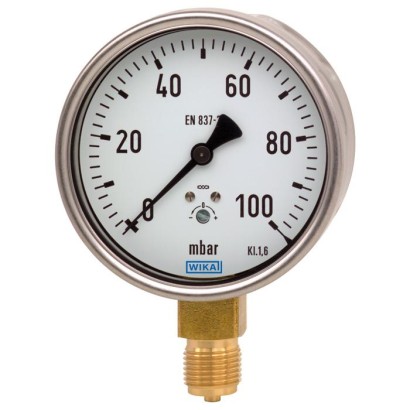

מד לחץ קפסולה, דגם 612.20
הגוף והטבעת הקדמית מסוג בַּיונֶט עשויים מפלדת אל-חלד. חומר חיבור התהליך הוא סגסוגת נחושת.
להרכבה בלוחות בקרה, ניתן להתקין את מדי לחץ הקפסולה, בהתאם לחיבור התהליך, עם אוגן הרכבה או עם טבעת פרופיל משולש וזרוע/תושבת הרכבה.
טווחי הסקאלה של 0 ... 6 mbar עד 0 ... 600 mbar או 0 ... 2.4 inH2O עד 0 ... 240 inH2O, וטווחי הסקאלה לוואקום ולסקאלה של +/- מבטיחים את טווחי המדידה הנדרשים למגוון רחב של יישומים.
תכונות מיוחדות
- כיול נקודת האפס בחזית
- גוף מפלדת אל-חלד
- עיצוב עמיד והגנה מפני חדירה IP54
- טווחי סקאלה נמוכים מ-0 ... 6 mbar עד 0 ... 600 mbar או 0 ... 2.4 inH2O עד 0 ... 240 inH2O
שאלות ותשובות
מהו טווח המדידה של מד 612.20?
המד מיוצר בטווחי סקאלה נמוכים מ-0 ... 6 mbar עד 0 ... 600 mbar או 0 ... 2.4 inH2O עד 0 ... 240 inH2O. קיימים גם טווחי וואקום וטווחי ±.
מהי דיוק המדידה?
מחלקת דיוק 1.6 לפי EN 837-3.
אילו חיבורי תהליך זמינים?
G 1/8 B, G 1/4 B, G 1/2 B, M20 x 1.5, R 1/4, R 1/2, 1/4 NPT ו-1/2 NPT — חלקם מופיעים במפרט גם בגרסה עם הברגה זכרית ("male thread").
לאיזה תווך המד מתאים?
לתווך גזי, יבש ולא אגרסיבי; חלקי המד הבאים במגע עם התווך עשויים מסגסוגת נחושת, והאיטום מ-NBR.
מהן טמפרטורות העבודה המותרות?
טמפרטורת הסביבה: -20 ... +60 °C; טמפרטורת התווך: -20 ... +100 °C.
מהי ההגנה מפני חדירה ואבק?
המד בעל עיצוב יציב עם הגנת כניסה IP54.
האם יש אישור לאזורים עם סכנת פיצוץ?
לא. הנתונים מציינים אישורי CE, RoHS ו-UKCA בלבד, ללא אישור הגנה מפני פיצוץ.
מה מייחד את דגם 612.20 במשפחת מוצרי WIKA ללחץ נמוך?
הוא משלב בית מפלדת אל-חלד עם תנועת עצומים מסגסוגת נחושת, תיקון נקודת אפס מלפנים, IP54 ומגוון רחב של טווחי סקאלה נמוכים, וואקום ו± — מה שהופך אותו למתאים למגוון רחב של יישומים תעשייתיים.
זיהוי
| דגם | 612.20 |
| סדרה | 612 |
| תת-קטגוריה | Capsule pressure gauge |
טווח מדידה
| טווח לחץ | 0…6 mbar · 0…600 mbar · 0…2.4 inH2O · 0…240 inH2O · 0…0.006 kg/cm2 · 0…0.6 kg/cm2 · 0…0.6 kPa · 0…60 kPa · 0…600 Pa · 0…60000 Pa · 0…0.1 psi · 0…10 psi · 0…60 mmH2O · 0…6000 mmH2O · 0…1.5 oz/in2 · 0…150 oz/in2 · -600…0 mbar · -240…0 inH2O · -0.6…0 kg/cm2 · -6000…0 mmH2O · -150…0 oz/in2 · -6…0 kPa · -6000…0 Pa · -6…0 psi · -3…3 mbar · -120…120 inH2O · -0.013…0.013 kg/cm2 · -1.25…1.25 kPa · -1250…1250 Pa · -1.8…1.8 psi · -3000…3000 mmH2O · -75…75 oz/in2 · 0…10 mbar · 0…16 mbar · 0…25 mbar · 0…40 mbar · 0…60 mbar · 0…100 mbar · 0…160 mbar · 0…250 mbar · 0…400 mbar · 0…0.01 kg/cm2 · 0…0.016 kg/cm2 · 0…0.025 kg/cm2 · 0…0.04 kg/cm2 · 0…0.06 kg/cm2 · 0…0.1 kg/cm2 · 0…0.16 kg/cm2 · 0…0.25 kg/cm2 · 0…0.4 kg/cm2 · 0…1 kPa · 0…1.6 kPa · 0…2.5 kPa · 0…4 kPa · 0…6 kPa · 0…10 kPa · 0…16 kPa · 0…25 kPa · 0…40 kPa · -60…0 kPa · 0…1000 Pa · 0…1600 Pa · 0…2500 Pa · 0…4000 Pa · 0…6000 Pa · 0…10000 Pa · 0…16000 Pa · 0…25000 Pa · 0…40000 Pa · -60000…0 Pa · 0…0.15 psi · 0…0.25 psi · 0…0.36 psi · 0…0.6 psi · 0…1 psi · 0…1.5 psi · 0…2.5 psi · 0…3.6 psi · 0…6 psi · -10…0 psi · 0…1.5 inH2O · 0…4 inH2O · 0…6 inH2O · 0…10 inH2O · 0…16 inH2O · 0…24 inH2O · 0…40 inH2O · 0…60 inH2O · 0…100 inH2O · 0…160 inH2O · 0…100 mmH2O · 0…160 mmH2O · 0…250 mmH2O · 0…400 mmH2O · 0…600 mmH2O · 0…1000 mmH2O · 0…1600 mmH2O · 0…2500 mmH2O · 0…4000 mmH2O · 0…2.5 oz/in2 · 0…4 oz/in2 · 0…6 oz/in2 · 0…10 oz/in2 · 0…15 oz/in2 · 0…25 oz/in2 · 0…40 oz/in2 · 0…60 oz/in2 · 0…100 oz/in2 · -150…150 oz/in2 |
דיוק מדידה
| מחלקת דיוק | 1.6 |
| תקן דיוק | EN 837-3 |
תנאי תהליך
| חיבור תהליך | G ⅛ BG ¼ BG ½ BM20 x 1.5R ¼R ½¼ NPT½ NPTG 1/8 B, male threadG 1/4 B, male threadG 1/2 B, male threadM20 x 1.5, male threadR 1/4, male threadR 1/2, male thread1/4 NPT, male thread1/2 NPT, male thread |
| טמפ׳ תהליך | −20…+100 °C |
חומרים
| חומר מארז | Stainless steel |
| חומר חלקים רטובים | Copper alloy, NBR |
| חומר אטם | NBR |
סביבת הפעלה
| טמפ׳ סביבה | −20…+60 °C |
| דרגת הגנה IP | IP54 |
| משקל | 0.2 kg |
תקנים ואישורים
| תקנים | CERoHSUKCA |
פרטים נוספים
| קוטר חוגה | 63 mm |
| שפות גיליון נתונים | EN |
טבלאות מגיליון הנתונים
Accuracy specifications
| Accuracy class | |
|---|---|
| EN 837-3 | ■ Class 1.6 ■ Class 1.0 1) |
| ASME B40.100 | ■ ±2 %│±1%│±2%ofmeasuring span (grade A) ■ ±1 %of measuring span (grade 1A) 1) |
| Zero point setting with adjustment screw | ■ In front, after opening the bayonet bezel 2) ■ In front, through the opening in the window 3) |
| Temperature error | On deviation from the reference conditions at the measuring system: ≤ ±0.6 %per 10 °C [≤ ±0.6 %per 18 °F] of full scale value |
| Reference conditions | |
| Ambient temperature | +20 °C [+68 °F] |
| mbar | |
|---|---|
| 0 ... 6 1) | 0 ... 100 |
| 0 ... 10 2) | 0 ... 160 |
| 0 ... 16 2) | 0 ... 250 |
| 0 ... 25 | 0 ... 400 |
| 0 ... 40 | 0 ... 600 |
| 0 ... 60 |
| kPa | |
|---|---|
| 0 ... 0.6 1) | 0 ... 10 |
| 0 ... 1 2) | 0 ... 16 |
| 0 ... 1.6 2) | 0 ... 25 |
| 0 ... 2.5 | 0 ... 40 |
| 0 ... 4 | 0 ... 60 |
| 0 ... 6 |
| psi | |
|---|---|
| 0 ... 0.1 1) | 0 ... 1.5 |
| 0 ... 0.15 2) | 0 ... 2.5 |
| 0 ... 0.25 2) | 0 ... 3.6 |
| 0 ... 0.36 | 0 ... 6.0 |
| 0 ... 0.6 | 0 ... 10 |
| 0 ... 1.0 |
הצגת הכול (20)
| kg/cm 2 | |
|---|---|
| 0 ... 0.006 1) | 0 ... 0.1 |
| 0 ... 0.016 2) | 0 ... 0.25 |
| 0 ... 0.025 | 0 ... 0.4 |
| 0 ... 0.04 | 0 ... 0.6 |
| 0 ... 0.06 |
| Pa | |
|---|---|
| 0 ... 600 1) | 0 ... 10,000 |
| 0 ... 1,000 2) | 0 ... 16,000 |
| 0 ... 1,600 2) | 0 ... 25,000 |
| 0 ... 2,500 | 0 ... 40,000 |
| 0 ... 4,000 | 0 ... 60,000 |
| 0 ... 6,000 |
| mmH 2 O | |
|---|---|
| 0 ... 60 1) | 0 ... 1,000 |
| 0 ... 160 2) | 0 ... 2,500 |
| 0 ... 250 | 0 ... 4,000 |
| 0 ... 400 | 0 ... 6,000 |
| 0 ... 600 |
| inH 2 O | |
|---|---|
| 0 ... 2.4 1) | 0 ... 40 |
| 0 ... 4 2) | 0 ... 60 |
| 0 ... 6 2) | 0 ... 100 |
| 0 ...10 | 0 ... 160 |
| 0 ... 16 | 0 ... 240 |
| 0 ... 24 |
| mbar | |
|---|---|
| -6…0 1) | -3 ...+3 1) |
| -10…0 2) | -5 ...+5 2) |
| -16…0 2) | -8 ...+8 2) |
| -25…0 | -12.5 ... +12.5 |
| -40…0 | -20 ...+20 |
| -60…0 | -30 ...+30 |
| -100…0 | -50 ...+50 |
| -160…0 | -80 ...+80 |
| -250…0 | -125 ...+125 |
| -400…0 | -200 ...+200 |
| -600 ... 0 | -300 ...+300 |
| kPa | |
|---|---|
| -0.6…0 1) | -0.3 ...+ 0.3 1) |
| -1…0 2) | -0.5 ... +0.5 2) |
| -1.6…0 2) | -0.8 ... +0.8 2) |
| -2.5…0 | -1.25 ... +1.25 |
| -4…0 | -2 ...+2 |
| -6…0 | -3 ...+3 |
| -10…0 | -5 ...+5 |
| -16…0 | -8 ...+8 |
| -25…0 | -12.5 ... +12.5 |
| -40…0 | -20 ...+20 |
| -60 ... 0 | -30 ...+30 |
| oz/in 2 | |
|---|---|
| 0 ... 1.5 1) | 0 ... 25 |
| 0 ... 2.5 2) | 0 ... 40 |
| 0 ... 4 2) | 0 ... 60 |
| 0 ... 6 | 0 ... 100 |
| 0 ... 10 | 0 ... 150 |
| 0 ... 15 |
| kg/cm 2 | |
|---|---|
| -0.006…0 1) | -0.003 ... +0.003 1) |
| -0.01…0 2) | -0.005 ... +0.005 2) |
| -0.016…0 2) | -0.008 ... +0.008 2) |
| -0.025…0 | -0.0125 ... +0.0125 |
| -0.04…0 | -0.02 ... +0.02 |
| -0.06…0 | -0.03 ... +0.03 |
| -0.1…0 | -0.05 ... +0.05 |
| -0.16…0 | -0.08 ... +0.08 |
| -0.25…0 | -0.125 ... +0.125 |
| -0.4…0 | -0.2 ... +0.2 |
| -0.6 ... 0 | -0.3 ... +0.3 |
| Pa | |
|---|---|
| -600…0 1) | -300 ...+300 1) |
| -1,000…0 2) | -500 ...+500 2) |
| -1,600…0 2) | -800 ...+800 2) |
| -2,500…0 | -1,250 ... +1,250 |
| -4,000…0 | -2,000 ... +2,000 |
| -6,000…0 | -3,000 ... +3,000 |
| -10,000…0 | -5,000 ... +5,000 |
| -16,000…0 | -8,000 ... +8,000 |
| -25,000…0 | -12,500 ... +12,500 |
| -40,000…0 | -20,000 ... +20,000 |
| -60,000 ... 0 | -30,000 ... +30,000 |
| psi | |
|---|---|
| -0.1 ... 0 1) | -0.05 ... +0.05 1) |
| -0.15 ... 0 2) | -0.075 ... +0.075 2) |
| -0.25 ... 0 2) | -0.125 ... +0.125 2) |
| -0.36 ... 0 | -0.18 ... +0.18 |
| -0.6 ... 0 | -0.3 ... +0.3 |
| -1 ... 0 | -0.5 ... +0.5 |
| -1.5 ... 0 | -0.75 ... +0.75 |
| -2.5 ... 0 | -1.25 ... +1.25 |
| -3.6 ... 0 | -1.8 ... +1.8 |
| -6 ... 0 | -3 ...+3 |
| -10 ... 0 | -5 ...+5 |
| inH 2 O | |
|---|---|
| -2.4 ... 0 1) | -1.2 ... +1.2 1) |
| -4 ... 0 2) | -2 ...+2 2) |
| -6 ... 0 2) | -3 ...+3 2) |
| -10 ... 0 | -5 ...+5 |
| -16 ... 0 | -8 ...+8 |
| -24 ... 0 | -12 …+12 |
| -40 ... 0 | -20 ...+20 |
| -60 ... 0 | -30 ...+30 |
| -100 ... 0 | -50 ...+50 |
| -160 ... 0 | -80 ...+80 |
| -240 ... 0 | -120 ...+120 |
| Further details on: Scale ranges | ||
|---|---|---|
| Unit | ■ mbar ■ kg/cm² ■ kPa ■ Pa | ■ psi ■ mmH 2 O ■ inH 2 O ■ oz/in 2 |
| Overpressure safety | ||
| Scale range < 0 ... 40 mbar [0 ... 16 inH 2 O] | ■ Without ■ 3 x full scale value | |
| Scale range ≥ 0 ... 40 mbar [0 ... 16 inH 2 O] | ■ Without ■ 10 x full scale value | |
| Vacuum safety | ||
| Scale range < 0 ... 40 mbar [0 ... 16 inH 2 O] | ■ Without ■ 3 x full scale value | |
| Scale range ≥ 0 ... 40 mbar [0 ... 16 inH 2 O] | ■ Without ■ 10 x full scale value |
| mmH 2 O | |
|---|---|
| -60 ... 0 1) | -30 ...+30 1) |
| -100 ... 0 2) | -50 ...+50 2) |
| -160 ... 0 2) | -80 ...+80 2) |
| -250...0 | -125 ...+125 |
| -400 ... 0 | -200 ...+200 |
| -600 ... 0 | -300 ...+300 |
| -1,000 ... 0 | -500 ...+500 |
| -1,600 ... 0 | -800 ...+800 |
| -2,500 ... 0 | -1,250 ... +1,250 |
| -4,000 ... 0 | -2,000 ... +2,000 |
| -6,000 ... 0 | -3,000 ...+3000 |
| oz/in 2 | |
|---|---|
| -1.5…0 1) | -0.75 ... +0.75 1) |
| -2.5…0 2) | -1.25 ... +1.25 2) |
| -4…0 2) | -2 ...+2 2) |
| -6…0 | -3 ...+3 |
| -10…0 | -5 ...+5 |
| -15…0 | -7.5 ... +7.5 |
| -25…0 | -12.5 ... +12.5 |
| -40…0 | -20 ...+20 |
| -60…0 | -30 ...+30 |
| -100…0 | -50 ...+50 |
| -150…0 | -75 ...+75 |
Operating conditions
| Medium temperature | -20 ...+100 °C [-4 ...+212 °F] ≤ 80 °C [≤ 176 °F] with NS 160 [6"] |
|---|---|
| Ambient temperature | -20 ...+60 °C [-4 ...+140 °F] |
| Pressure limitation | |
| Steady | Full scale value |
| Fluctuating | 0.9 x full scale value |
| Short time | 1.3 x full scale value |
| Ingress protection per IEC/EN 60529 | ■ IP54 ■ IP55 ■ IP65 1) |
| Description | Region |
|---|---|
| EU declaration of conformity Union | European |
| Pressure Equipment Directive PS > 200 bar, module A, pressure accessory RoHS directive UKCA | United Kingdom |
| Pressure equipment (safety) regulations Restriction of hazardous substances (RoHS) regulations |
