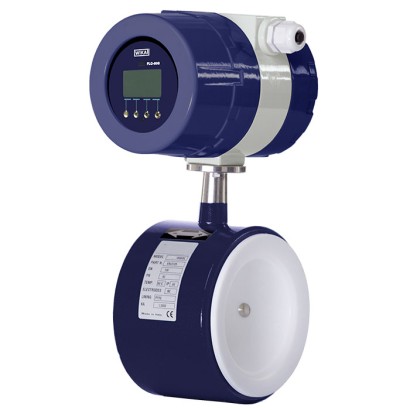

FLC-1000EL 1
FLC-1000EL
On order
WIKA · Flow measurement · Family FLC

Electromagnetic flow meter

Caudalímetro electromagnético de versión wafer para medición precisa de líquidos y lodos, con instalación fácil entre bridas UNI o ANSI.
Protection
IP68
CEMIDWRASFDADPR 777/82DM 174ATEXIECEx
Price
On request
Depends on configuration
Request a quote
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Special features

  • Easy and time-saving installation
  • Excellent price-performance ratio
  • Electrodes from titanium, tantalum or platinum
Identification
ModelFLC-1000EL
Product familyFLC
Subcategoryversión wafer
Measuring range
Pipe diameter25 mm
Accuracy
Accuracy0.2 %
Process conditions
Process connection
ANSI 150ANSI 300UNI 2223 PN 16 ... PN 40ANSI 600ANSI 900EN 1092-1DIN 2501BS 4504AS 4087ISO 7005-1KS 10KAS 2129AS 2129 (tabla D - E - F)
Process temperature−40…+130 °C
Max process pressure40 bar
Measurement technologymagnetic
Materials
Wetted parts materialAcero al carbono, pintado con acrílico, Acero inoxidable AISI 304, Hastelloy C®, Titanio, Tántalo, Platino, PTFE, Caucho duro (ebonita), Goma dura (ebonita)
Operating environment
Ambient temperature−40…+80 °C
IP ratingIP68
Weight2.1 kg
Certifications and approvals
Certifications
CEMIDWRASFDADPR 777/82DM 174ATEXIECEx
Explosion protection
ATEX (opción para versión separada)IECEx (opción para versión separada)
Additional details
Datasheet languagesES, EN
Tables from datasheet
Diámetro y peso
mm2540506580100125150200250300
en11,522,5345681012
Peso en kg 1)2,12,53,04,56,57,59,511,5172126
Información básica
Bridas de conexión compatibles
Según UNI 2223PN 16 ...PN 40
Según ANSI■ 150 ■ 300
Presión máxima
Diámetro > DN 20016 bar [232 psi]
Diámetro ≤ DN 15040 bar [580 psi]
Materiales
Caja del sensorAcero al carbono, pintado con acrílico
Tubo de flujoAcero inoxidable AISI 304
Electrodos■ Hastelloy C ® ■ Titanio ■ Tántalo ■ Platino
Revestimiento del tubo de flujo 1)■ PTFE (para diámetros de tubo DN 25 ...DN 100); a petición también para DN > 100 ■ Caucho duro (ebonita) (para diámetro ≥ DN 100 y para aplicaciones en la industria alimentaria)
Revestimiento del tubo de flujo y temperatura del medio 2)Revestimiento del tubo de flujoTemperatura del medio 3)
PTFE-40 ...+130 °C [-40 ...+266 °F] (-40 ...+180 °C [-40 ...+356 °F] bajo pedido)
Goma dura (ebonita)-40 °C ...+80 °C [-40 ...+176 °F]
Pintura de caja y bridaPintura acrílica (pintura para entornos de clase C4 a petición)
Estándares de brida disponiblesEN 1092-1, ANSI 150, ANSI 300, ANSI 600, ANSI 900, DIN 2501, BS 4504, AS 2129 (tabla D - E - F), AS 4087, ISO 7005-1, KS 10K
Tipo de protección según EN 60529IP68 (inmersión permanente hasta 1,5 m)
Convertidores de señal compatibles■ Modelo FLC-608A/B/R/P/I ■ Modelo FLC-406
Conexión eléctricaPrensaestopas M20 x 1,5, bloque de terminales y resina de sellado
DNL4DeD5HJ
25862474163108
32873283168112
40873588170115
508747102177122
659663114183128
809075127190134
10010999161207151
125110124186219164
150130152216234179
200169201267260204
250169255319286230
300195308371312256
DNH
25222
32227
40229
50236
65242
80249
100266
125278
150293
200319
250345
300371
View all (7)
DNH
25234
32239
40241
50248
65254
80261
100278
125290
150305
200331
250357
300383
DNH
25233
32238
40240
50247
65253
80260
100277
125289
150304
200330
250356
300382
LogoDescripciónPaís
Declaración de conformidad UEUnión Europea
ATEX (opción para versión separada)
Directiva
IECEx (opción para versión separada)Internacional
-Directiva sobre instrumentos de medición (MID)Unión Europea
