محول موصل M12 x 1 إلى موصل زاوي وفق DIN EN 175301-803
الوصف
يُمكّن هذا المحوّل التوافق بين موصلات الزاوية وفق DIN EN 175301-803 الشكل A وموصلات دائرية M12 (براءة/اختراع، حق ملكية مسجّل تحت رقم 001370985).
يتوفر المحوّل في نسختين مختلفتين. وبذلك فهو مناسب عالميًا لكلٍ من الإشارات الكهربائية الموحدة (4 ... 20 mA) وكذلك لقيم القياس الخام المتنوعة (مثل Pt100) لتوصيلات من 2 إلى 4 أسلاك.
جميع الحقوق، وكذلك الحقوق المتعلقة بتسجيل براءات الاختراع وغيرها من حقوق الملكية محفوظة. لا يجوز أي نسخ أو إفشاء إلا بموافقة من WIKA.
لا تخضع النسخ المطبوعة لإدارة التغيير ولا تخضع لخدمة التحديث ولا تُعد صالحة.
المزايا
- هيكل متين
- حماية من الدخول IP65
الأسئلة والأجوبة
ما وظيفة محوّل WAD؟
يُستخدم لتوصيل الموصلات الدائرية M12 x 1 رباعية الأطراف بالموصلات الزاوية وفق DIN EN 175301-803 الشكل A.
ما الإشارات التي يدعمها المحوّل؟
يتوفر بإصدارين: واحد لإشارة الخرج الموحدة 4-20 mA، وآخر لإشارات Pt100 مع توصيلات من 2 إلى 4 أسلاك.
ما نوع التوصيلات المتوفرة على المحوّل؟
من جهة موصل دائري M12 x 1 رباعي الأطراف، ومن الجهة الأخرى موصل زاوي وفق DIN EN 175301-803 الشكل A.
ما نطاق درجة حرارة التشغيل للمحوّل؟
يعمل في نطاق درجة حرارة بيئة محيطة من -40 … +115 °C.
ما درجة الحماية من دخول الأجسام والسوائل؟
المحوّل مصنّف بدرجة حماية IP65، ويتميز بهيكل متين.
هل يحمل المحوّل شهادات اعتماد؟
نعم، يحمل شهادة RoHS. لا تتوفر بيانات عن حماية من الانفجار أو مستوى السلامة الوظيفية (SIL) لهذا المنتج.
كم يزن المحوّل؟
يزن المحوّل 0.016 kg فقط، مما يجعله خفيفًا وسهل التركيب.
ما الذي يميّز طراز WAD عن غيره من الملحقات؟
يتميّز بأنه محوّل مُسجَّل ببراءة اختراع (رقم 001370985) يتيح التوافق بين معياري توصيل مختلفين، مع نسخ مخصصة لكل من إشارة 4-20 mA وإشارة Pt100. ---
| الطراز | WAD |
| النوع الفرعي | Connector adapter |
| نطاق درجة الحرارة | −40…+115 °C |
| وصلة العملية | M12 x 1 circular connector 4-pinDIN EN 175301-803 form A angular connector |
| إشارة الخرج | 4-20mA · Pt100 |
| وصلة كهربائية | M12 x 1 circular connector 4-pin to angular connector per DIN EN 175301-803 form A |
| حرارة المحيط | −40…+115 °C |
| تصنيف IP | IP65 |
| الوزن | 0.016 kg |
| الشهادات | RoHS |
| لغات ورقة البيانات | EN, DE |
| Operating conditions | ||
|---|---|---|
| Ambient temperature range | -40 ...+115 °C [-40 ...+239 °F] | |
| Storage temperature range | -40 ...+115 °C [-40 ...+239 °F] | |
| Ingress protection of the complete instrument | Case with connected connector | IP65 per IEC 60529/EN 60529 1) |
| Coupler connector, not connected | IP00 per IEC 60529/EN 60529 | |
| Dielectric strength | 500V | |
| Vibration per DIN EN 60068-2-6 | 10 ... 2,000 Hz, 10g | |
| Materials | ||
| Case | PA | |
| Union nut | Zinc die-cast | |
| Contacts | Copper-zinc alloy, tin-plated | |
| Basic information | ||
| Weight | Approx. 0.016 kg | |
| Transition resistance (tested at 21 °C) | Max.0.1Ω | |
| RoHS-compliant | Yes | |
| Mating cycles min. | 10,000 | |
| Version suitable for connection method | ■ 2-wire ■ 3-wire ■ 4-wire ■ 4…20mA | |
| Electrical connection | M12 x 1 circular connector 4-pin to angular connector per |
| Number | Description |
|---|---|
| 001370985 | M12 x 1 adapter to DIN EN 175301-803 angular connector |
| Model | Description | Order number |
|---|---|---|

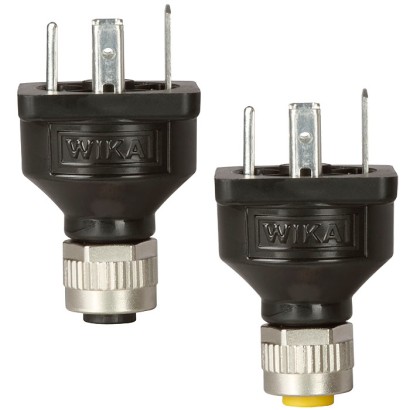

| M12 x 1 trans- mitter adapter | Adapter for the connection of a resistance thermometer with a DIN EN 175301-803 angular connector form A with a 4 ... 20 mAoutput signal. Yellow female connector element | 14069503 |
| M12 x 1 Pt adapter | Adapter for the connection of a resistance thermometer with a DIN EN 175301-803 form A angular connector with direct resistance output signal. Black female connector element | 14061115 |
