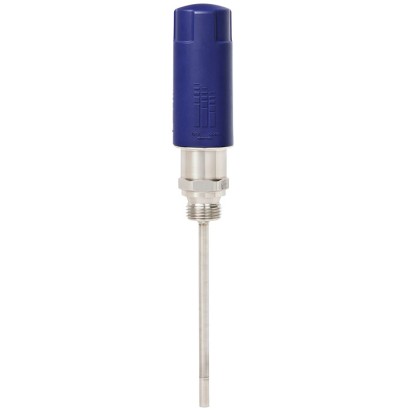

WIKA TRW — ترمومتر مقاومة مصغّر مع نقل لاسلكي

Name: ترمومتر مقاومة مصغّر مع نقل لاسلكي
Brand: WIKA
SKU: TRW

ترمومتر مقاومة مصغّر مع نقل لاسلكي

ترمومتر مقاومة مصغّر مع نقل لاسلكي للاستخدامات الصناعية العامة، ويدعم LoRaWAN® وBluetooth®.

النطاق

-196…500 °C

الخرج

LoRaWAN® · Bluetooth®

الدقة

+/- 1.4 °K for ≤ 300 °C

الحماية

IP65/IP67

RoHS2.2 test report per EN 10204CE

السعر

حسب الطلب

يعتمد على التكوين

طلب عرض سعر

الوصف

الطراز TRW هو مقياس حرارة مقاومة لاسلكي لمراقبة درجات الحرارة المتوسطة لجميع الأنواع. يمكن تركيب موازين الحرارة المقاومة في هذه السلسلة مباشرةً في العملية أو دمجها مع عدد كبير من تصاميم مبيتات/غلافات الترمومتر (thermowell). يستخدم معايير الراديو LoRaWAN ® وBluetooth ® بدون ترخيص، ويُستخدم، على سبيل المثال، في المعدات المتنقلة ونقاط القياس عن بُعد. وبفضل التحكم الذكي في القياس والإرسال وبطارية قابلة للاستبدال، يمكن تشغيل المستشعر لسنوات دون صيانة.

المزايا

عمر بطارية طويل من خلال التحكم الذكي في القياس

تكامل سهل بفضل خيارات متعددة لمعايير الراديو

إمكانيات تطبيق عديدة – أيضاً كتركيبة لاحقة

بناء متين لقياس درجة الحرارة موثوق بشكل دائم

الأسئلة والأجوبة

ما هو نطاق قياس درجة الحرارة للطراز TRW؟

حسب التصميم، يغطي النطاقات ‎-196 … +300 °C أو ‎-50 … +300 °C أو ‎-50 … +500 °C أو ‎-20 … +125 °C؛ النطاق الكلي هو ‎-196 … +500 °C.

ما دقة القياس؟

± 1.4 °K عند درجات الحرارة ≤ 300 °C، و± 2.9 °K عند درجات الحرارة > 300 °C.

ما هي وصلات العملية المتاحة؟

تشمل الخيارات 1/4 NPT و1/2 NPT وG 1/4 B وG 3/8 B وG 1/2 B وM12 x 1.5 وM20 x 1.5 وM24 x 1.5 و7/16-20 UNF-2A، إضافة إلى تركيبات ضغط بحشوة معدنية أو PTFE وحلقة ربط (tightening strap) وخيار بدون وصلة.

ما هي مواد المستشعر والغلاف الواقي؟

متوفر كل من Stainless steel 1.4571 وStainless steel 316L لمستشعر القياس وللغلاف الواقي المصنّع.

كيف يتم نقل البيانات وما مصدر التغذية؟

ينقل الجهاز البيانات لاسلكياً عبر LoRaWAN® أو Bluetooth®، ويُغذى ببطارية DC 3.6V قابلة للاستبدال تعمل لسنوات دون صيانة.

ما هي درجة الحماية من الأوساخ والماء؟

الطراز TRW متوفر بدرجة حماية IP65/IP67.

هل يحمل الجهاز اعتمادات للمناطق الخطرة (Ex)؟

لا تتضمن بيانات المنتج أي اعتمادات لحماية الانفجار؛ الشهادات المتوفرة هي CE وRoHS وتقرير اختبار 2.2 وشهادة فحص 3.1 وفق EN 10204.

ما الذي يميز TRW عن ترمومترات المقاومة السلكية المجاورة؟

نقطة تميزه الرئيسية هي الإرسال اللاسلكي عبر LoRaWAN® وBluetooth® مع بطارية DC 3.6V، ما يتيح التركيب دون كابلات ويجعله مناسباً للمراقبة عن بُعد وللتطبيقات المتنقلة وكتحديث ريتروفيت. ---

LoRaWAN ®
Specification	LoRaWAN ® 868 MHz EU
Protocol version	1.0.3
Protocol functions	■ Registration ■ Configuration ■ Sending measured values ■ Alarm management ■ Battery status
Frequency range	863 ... 870 MHz
Range in free field	Typically 10 km [6 mi] → Depending on the ambient conditions, such as topography and building structures.
Antenna	PCB antenna, internal
Channel spacing	200 kHz
Bandwidth	125 kHz
Max. transmission power	14 dBm
Transmission interval	Standard	30 minutes
		days
	Maximum	7
Security	Full end-to-end encryption per AES-128 → For details on security, see website: https://lora-alliance.org
Bluetooth ®
Version	Bluetooth ® 5.0 or newer → Compatible with all Bluetooth ® Low Energy versions 4.2 or newer
Functions	■ Registration ■ Configuration ■ Sending measured values ■ Alarm management ■ Battery status ■ Data logger
Frequency range	2.4 GHz
Range in free field	Typically 10 m[32.8 ft], free field → Depending on the ambient conditions, such as topography and building structures.
Max. transmission power	4 dBm
Antenna	Chip antenna, internal
Transmission interval	1.25 seconds
	→ Update of the measured value only occurs in the set measuring interval.

LoRaWAN ®

Specification

LoRaWAN ® 868 MHz EU

Protocol version

1.0.3

Protocol functions

■ Registration ■ Configuration ■ Sending measured values ■ Alarm management ■ Battery status

Frequency range

863 ... 870 MHz

Range in free field

Typically 10 km [6 mi] → Depending on the ambient conditions, such as topography and building structures.

Antenna

PCB antenna, internal

Channel spacing

200 kHz

Bandwidth

125 kHz

Max. transmission power

14 dBm

Transmission interval

Standard

30 minutes

days

Maximum

Security

Full end-to-end encryption per AES-128 → For details on security, see website: https://lora-alliance.org

Bluetooth ®

Version

Bluetooth ® 5.0 or newer → Compatible with all Bluetooth ® Low Energy versions 4.2 or newer

Functions

■ Registration ■ Configuration ■ Sending measured values ■ Alarm management ■ Battery status ■ Data logger

Frequency range

2.4 GHz

Range in free field

Typically 10 m[32.8 ft], free field → Depending on the ambient conditions, such as topography and building structures.

Max. transmission power

4 dBm

Antenna

Chip antenna, internal

Transmission interval

1.25 seconds

→ Update of the measured value only occurs in the set measuring interval.

Battery pack	Lithium thionyl chloride battery (model Tadiran SL860/S and hybrid layer capacitor (model Tadiran HLC1020L) as an assembly with connection cable assembled, see spare parts on page 9.
Battery voltage	DC 3.6V
Battery life	> 10 years (measuring and transmission interval 1 hour, spreading factor 10)
	→ At reference conditions
Current supply	Max.50mA
Measuring interval	Standard	1 minute
	Minimum	10 seconds → Smaller measuring intervals on request
	Maximum	7 days

Battery pack

Lithium thionyl chloride battery (model Tadiran SL860/S and hybrid layer capacitor (model Tadiran HLC1020L) as an assembly with connection cable assembled, see spare parts on page 9.

Battery voltage

DC 3.6V

Battery life

> 10 years (measuring and transmission interval 1 hour, spreading factor 10)

→ At reference conditions

Current supply

Max.50mA

Measuring interval

Standard

1 minute

Minimum

10 seconds → Smaller measuring intervals on request

Maximum

7 days

Materials (wetted)
Sheath material	■ Stainless steel 1.4571 ■ Stainless steel 316L
Process connection	■ Stainless steel 1.4571 ■ Stainless steel 316L

Materials (wetted)

Sheath material

■ Stainless steel 1.4571 ■ Stainless steel 316L

Process connection

■ Stainless steel 1.4571 ■ Stainless steel 316L

Ambient temperature range	-20 ...+60 °C [-4 ...+140 °F] 1)
Storage temperature range	-40 ...+70 °C [-40 ...+158 °F]
Version with FKM O-ring -20 °C [-4 °F]
Altitude in accordance with EN 61010-1	Max. 2,000 m[6561.68 ft] above sea level
Relative humidity	20 ... 90 %, non-condensing
Maximum operating pressure 2) 3)
With sensor diameter 3 mm[0.12 in]	140 bar [2,030 psi]
With sensor diameter 6 mm[0.24 in]	270 bar [3,916 psi]
Permissible pollution degree per EN 61010-1	2
Vibration resistance per IEC 60068-2-6	5 g (10 ... 200 Hz) 4)
Shock resistance per IEC 60068-2-27	10 g, 11 ms
Free fall per IEC 60068-2-31	Individual packaging 1.2 m[3.94 ft]
Ingress protection per IEC/EN 60529	■ IP65 ■ IP67
Weight	Approx. 0.05 ... 0.7 kg [0.11 ... 1.54 lbs] - depending on version

Ambient temperature range

-20 ...+60 °C [-4 ...+140 °F] 1)

Storage temperature range

-40 ...+70 °C [-40 ...+158 °F]

Version with FKM O-ring -20 °C [-4 °F]

Altitude in accordance with EN 61010-1

Max. 2,000 m[6561.68 ft] above sea level

Relative humidity

20 ... 90 %, non-condensing

Maximum operating pressure 2) 3)

With sensor diameter 3 mm[0.12 in]

140 bar [2,030 psi]

With sensor diameter 6 mm[0.24 in]

270 bar [3,916 psi]

Permissible pollution degree per EN 61010-1

Vibration resistance per IEC 60068-2-6

5 g (10 ... 200 Hz) 4)

Shock resistance per IEC 60068-2-27

10 g, 11 ms

Free fall per IEC 60068-2-31

Individual packaging 1.2 m[3.94 ft]

Ingress protection per IEC/EN 60529

■ IP65 ■ IP67

Weight

Approx. 0.05 ... 0.7 kg [0.11 ... 1.54 lbs] - depending on version

Logo	Description	Country
	EU declaration of conformity	European Union

Logo

Description

Country

EU declaration of conformity

European Union

Model	Order number
LoRaWAN ® gateway, preconfigured for WIKA network server
Gateway for indoor use	On request
Gateway for outdoor use	On request

Model

Order number

LoRaWAN ® gateway, preconfigured for WIKA network server

Gateway for indoor use

On request

Gateway for outdoor use

On request

Model	Description	Order number
Battery	Lithium thionyl chloride battery and hybrid layer capacitor (model Tadiran HL- C1020L) as an assembly with connection cable assembled.	14392747
	Model Tadiran SL860/S	2,4 Ah

Model

Description

Order number

Battery

Lithium thionyl chloride battery and hybrid layer capacitor (model Tadiran HL- C1020L) as an assembly with connection cable assembled.

14392747

Model Tadiran SL860/S

2,4 Ah

مادة المجس	Stainless steel 1.4571, Stainless steel 316L
مادة جراب الحرارة	Stainless steel 1.4571, Stainless steel 316L

حرارة المحيط	−20…+60 °C
تصنيف IP	IP65/IP67
الوزن	0.05 kg

نوع المستشعر	Pt100
طول المجس	400 mm
قطر المجس	3 mm
جراب الحرارة	نعم
شكل جراب الحرارة	fabricated
لغات ورقة البيانات	EN, DE

ترمومتر مقاومة مصغّر مع نقل لاسلكي

الوصف

المزايا

الأسئلة والأجوبة

اجمع TRW لمهمتك

أكمل التهيئة

21 مادة قياسية من عائلة TRW

الطراز	TRW
النوع الفرعي	Wireless resistance thermometer

إشارة الخرج	LoRaWAN® · Bluetooth®
التغذية	DC 3.6V
