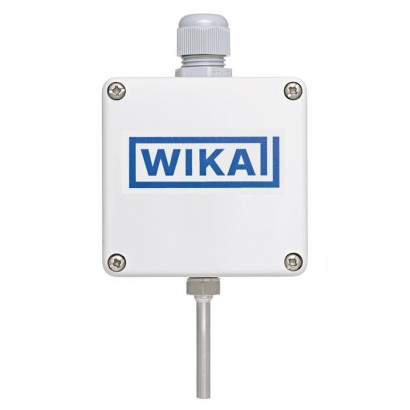

WIKA TR60 — ترمومتر مقاومة للاستخدام الداخلي/الخارجي

Name: ترمومتر مقاومة للاستخدام الداخلي/الخارجي
Brand: WIKA
SKU: TR60

ترمومتر مقاومة للاستخدام الداخلي/الخارجي

ترمومتر مقاومة للاستخدام داخل/خارج المباني لقياس درجة حرارة الوسط في الغرف المكيّفة، وغرف التبريد، والمستودعات، ومخازن الحبوب، وأرضيات التخمير (malting floors) وغيرها.

النطاق

-196…600 °C

الخرج

4-20mA · HART

الحماية

IP65/IP20

GOSTKazInMetrMTSCHSBelGIMUkrSEPROUzstandardRoHSEMC directive EN 61326CE[Ex ib IIC T3 ~ T6][Ex ib IIC T4 ... T6][Ex ib IIC T3 ... T6 Gb]IECExEACINMETROKCs - KOSHAPESODNOP - MakNIIEx ia IIIC T1...T6 GbEx ib IIC T3...T6 GbDIP A21 Ta 65℃/Ta 95℃/Ta 125℃Ex ib IIC T125...T65℃ Db

السعر

حسب الطلب

يعتمد على التكوين

طلب عرض سعر

الوصف

موديل TR60 من WIKA هو ترمومتر مقاومة للاستخدام داخل/خارج المباني، يعمل بمبدأ الترمومترات المقاومة (Pt100 / Pt1000) لقياس درجة حرارة الوسط المحيط. يُختار هذا الطراز لقياس درجة الحرارة في الغرف المكيّفة، وغرف التبريد، والمستودعات، ومخازن الحبوب، وأرضيات التخمير وغيرها. يتوفر مع مُرسل إشارة اختياري وبإصدارات محمية ضد الانفجار.

الأسئلة والأجوبة

ما هو مدى قياس درجة الحرارة لموديل TR60؟

مدى الحساس هو ‎-40 … +80 °C‎ [‎-40 … +176 °F‎]، وهو مناسب لقياس درجة حرارة الوسط المحيط.

ما أنواع الحساسات وفئات الدقة المتوفرة؟

يتوفر الحساس بأنواع Pt100 وPt1000 وبفئات دقة A وB وAA.

هل يمكن استخدام TR60 في المناطق الخطرة؟

نعم، تتوفر إصدارات محمية ضد الانفجار، منها ‎[II 2G Ex ia IIC T1 ... T6 Gb]‎ و‎[Ex ib IIC T3 ... T6 Gb]‎ و‎DIP A21 Ta 65℃/Ta 95℃/Ta 125℃‎، مع اعتمادات IECEx وEAC وINMETRO وغيرها.

ما هي إشارات الخرج المتاحة؟

يمكن تزويد الجهاز بمُرسل إشارة اختياري بإشارات خرج 4-20mA وHART وPROFIBUS-PA وFOUNDATION Fieldbus.

ما هي وصلة العملية والتوصيل الكهربائي؟

وصلة العملية هي M16 x 1.5، ويتم التوصيل الكهربائي عبر أطراف توصيل داخل العلبة.

من أي مادة مصنوع المسبار وما أبعاده؟

المسبار مصنوع من الفولاذ المقاوم للصدأ Stainless steel 1.4571 بطول 60 mm وقطر 6.0 mm.

ما درجة حماية الجهاز من الغبار والماء؟

درجة الحماية هي IP65/IP20، ووزن الجهاز 0.4 kg.

ما الذي يميز TR60 عن غيره من ترمومترات المقاومة؟

TR60 مصمم خصيصًا لقياس درجة حرارة الوسط المحيط داخل/خارج المباني، بعلبة بلاستيكية مقاومة للصدمات وخيار مُرسل إشارة وإصدارات محمية ضد الانفجار.

Logo	Description	Country
	EU declaration of conformity ■ EMCdirective 1) EN 61326 emission (group 1, class B) and immunity (industrial application)	European Union
	IECEx (option)	International
	EAC (option) 2) Hazardous areas	Eurasian Economic Community
	INMETRO (option) 2) Hazardous areas
	- Ex i Zone 1 gas [Ex ib IIC T3 ...T6 Gb]	Brazil
	KCs - KOSHA (option) 2)
-	PESO (option) 2) Hazardous areas - Ex i Zone 1 gas [Ex ib IIC T3 ...T6 Gb]	India
	DNOP - MakNII (option) 2) Hazardous areas - Ex i Zone 21 dust [II 2D Ex ib IIIC T125 ...T65 °C Db]	Ukraine

Logo

Description

Country

EU declaration of conformity ■ EMCdirective 1) EN 61326 emission (group 1, class B) and immunity (industrial application)

European Union

IECEx (option)

International

EAC (option) 2) Hazardous areas

Eurasian Economic Community

INMETRO (option) 2) Hazardous areas

- Ex i Zone 1 gas [Ex ib IIC T3 ...T6 Gb]

Brazil

KCs - KOSHA (option) 2)

PESO (option) 2) Hazardous areas - Ex i Zone 1 gas [Ex ib IIC T3 ...T6 Gb]

India

DNOP - MakNII (option) 2) Hazardous areas - Ex i Zone 21 dust [II 2D Ex ib IIIC T125 ...T65 °C Db]

Ukraine

Logo	Description	Country
	GOST (option) Metrology, measurement technology	Russia
	KazInMetr (option) Metrology, measurement technology	Kazakhstan
-	MTSCHS (option) Permission for commissioning	Kazakhstan
	BelGIM (option) Metrology, measurement technology	Belarus
	UkrSEPRO (option) Metrology, measurement technology	Ukraine
	Uzstandard (option) Metrology, measurement technology	Uzbekistan

Logo

Description

Country

GOST (option) Metrology, measurement technology

Russia

KazInMetr (option) Metrology, measurement technology

Kazakhstan

MTSCHS (option) Permission for commissioning

Kazakhstan

BelGIM (option) Metrology, measurement technology

Belarus

UkrSEPRO (option) Metrology, measurement technology

Ukraine

Uzstandard (option) Metrology, measurement technology

Uzbekistan

Single elements	1 x 2-wire 1 x 3-wire 1 x 4-wire
Dual elements	2 x 2-wire 2 x 3-wire 2 x 4-wire 3)

Single elements

1 x 2-wire 1 x 3-wire 1 x 4-wire

Dual elements

2 x 2-wire 2 x 3-wire 2 x 4-wire 3)

Class	Sensor construction
	Wire-wound	Thin-film
Class B	-196 ...+600 °C -196 ...+450 °C	-50 ...+500 °C -50 ...+250 °C
Class A 4)	-100 ...+450 °C	-30 ...+300 °C
Class AA 4)	-50 ...+250 °C	0 ... 150 °C

Class

Sensor construction

Wire-wound

Thin-film

Class B

-196 ...+600 °C -196 ...+450 °C

-50 ...+500 °C -50 ...+250 °C

Class A 4)

-100 ...+450 °C

-30 ...+300 °C

Class AA 4)

-50 ...+250 °C

0 ... 150 °C

Specifications	Outdoor resistance thermometer	Indoor resistance thermometer
Sensor
■ Version	Rigid tube, closed	Rigid tube, perforated in the area of the sensor
■ Material	Stainless steel 1.4571	Stainless steel 1.4571
■ Sensor length	60mm 1)	60mm 1)
■ Sensor diameter	6mm 1)	6mm 1)
Case
■ Version	For wall mounting	For wall mounting
■ Material	ABS plastic or aluminium	ABS plastic or aluminium
■ Dimensions	see 'Dimensions in mm' 1)	see 'Dimensions in mm' 1)
Cable outlet	M16 x 1.5 1)	M16 x 1.5 1)
Permissible temperature ranges
■ Ambient temperature	-40 ...+80 °C 2)	-40 ...+80 °C 2)
■ Storage temperature	-40 ...+80 °C	-40 ...+80 °C
Ingress protection	IP65 per IEC/EN 60529	IP20 per IEC/EN 60529
Weight	approx. 0.4 kg	approx. 0.4 kg

Specifications

Outdoor resistance thermometer

Indoor resistance thermometer

Sensor

■ Version

Rigid tube, closed

Rigid tube, perforated in the area of the sensor

■ Material

Stainless steel 1.4571

■ Sensor length

60mm 1)

■ Sensor diameter

6mm 1)

Case

■ Version

For wall mounting

■ Material

ABS plastic or aluminium

■ Dimensions

see 'Dimensions in mm' 1)

Cable outlet

M16 x 1.5 1)

Permissible temperature ranges

■ Ambient temperature

-40 ...+80 °C 2)

■ Storage temperature

-40 ...+80 °C

Ingress protection

IP65 per IEC/EN 60529

IP20 per IEC/EN 60529

Weight

approx. 0.4 kg

Transmitter (selectable versions)	Model T15	Model T32	Model T53
Data sheet	TE 15.01	TE 32.04	TE 53.01
Output
■ 4 ...20mA	x	x
■ HART ® protocol		x
■ FOUNDATION™ Fieldbus and PROFIBUS ® PA			x
Connection method
■ 1 x 2-wire, 3-wire or 4-wire	x	x	x
Measuring current	< 0.2mA	< 0.3mA	< 0.2mA
Explosion protection	Optional	Optional	Standard

Transmitter (selectable versions)

Model T15

Model T32

Model T53

Data sheet

TE 15.01

TE 32.04

TE 53.01

Output

■ 4 ...20mA

■ HART ® protocol

■ FOUNDATION™ Fieldbus and PROFIBUS ® PA

Connection method

■ 1 x 2-wire, 3-wire or 4-wire

Measuring current

< 0.2mA

< 0.3mA

< 0.2mA

Explosion protection

Optional

Standard

Case	Dimensions inmm
	L	W	H	A (L F )	Ød
Plastic (ABS)	82	80	55	60	6
Aluminium	80	75	57	60	6

Case

Dimensions inmm

A (L F )

Ød

Plastic (ABS)

Aluminium

Certification type	Measurement accuracy	Material certificate
2.2 test report	x	x
3.1 inspection certificate	x	x

Certification type

Measurement accuracy

Material certificate

2.2 test report

3.1 inspection certificate

إشارة الخرج	4-20mA · HART · PROFIBUS-PA · FOUNDATION Fieldbus · FOUNDATION™ Fieldbus
وصلة كهربائية	connection terminals in case

حرارة المحيط	−40…+80 °C
تصنيف IP	IP65/IP20
الوزن	0.4 kg

نوع المستشعر	Pt100, Pt1000
فئة المستشعر	A, B, AA
طول المجس	60 mm
قطر المجس	6 mm
جراب الحرارة	لا
لغات ورقة البيانات	EN
