ترمومتر مقاومة
الوصف
يُستخدم مقياس الحرارة المقاوم طراز TR20 لقياس درجة الحرارة في التطبيقات الصحية.
يتميز بوصل NEUMO BioControl ® المدمج، وبالتالي فهو مناسب بشكل خاص للتطبيقات التي لا يكون فيها من الممكن أو غير المرغوب إدخال مقياس حرارة غاطس (Thermowell) داخل وسط العملية. ولتلبية متطلبات النظافة الأعلى بالنسبة لتلك الأجزاء التي تتلامس مع البيئة المحيطة، يتوفر رأس من الفولاذ المقاوم للصدأ بتصميم صحي مُحسَّن.
للموافقات الإضافية، راجع الصفحة 7

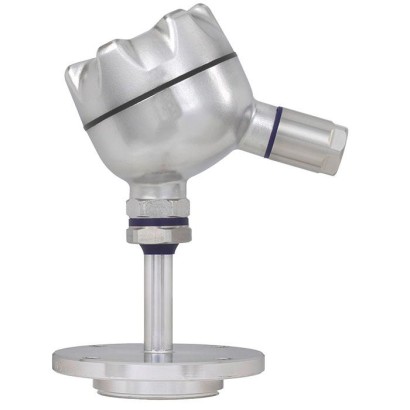

مقياس الحرارة المقاوم طراز TR20 الخيارات: مجموعة إحكام عند عنق الأنبوب، كبّاس كابل بتصميم صحي
إن TR20 بالاقتران مع شفة التوصيل (تصميم منخفض الارتفاع) مناسب بشكل خاص لقياس درجة الحرارة في أوعية الخلط والخلط مع مُمسحة (wiper). والنتيجة هي تركيب أجهزة القياس بشكل مُسطّح على جدار الوعاء. وبذلك يتم تمكين إزالة سهلة لوسط العملية من الجدار الداخلي بواسطة مُمسحة دوّارة. وينتج عن ذلك خليط متجانس جيد للمكونات، وفي الوقت نفسه قياس دقيق لدرجة الحرارة في وعاء الخلط.
BioControl ® هي علامة تجارية مسجلة لشركة NEUMO.
-H
N4-P
المزايا
- خالٍ من الفراغات الميتة
- تصميم صحي
- خامات وجودة التشطيب السطحي وفقًا لمعايير التصميم الصحي
- جودة المادة والتشطيب السطحي وفقًا لتوجيهات ومعايير صناعة الأدوية
- قياس مسطح دون عناصر غازية
الأسئلة والأجوبة
ما هو مدى قياس درجة الحرارة لهذا الطراز؟
حسب الإعداد، يغطي المدى من -50 … +250 °C أو من -30 … +250 °C.
ما نوع الحسّاس وفئته؟
الحسّاس من نوع Pt100 بفئتي دقة A أو B.
ما هي وصلات العملية المتاحة؟
وصلة NEUMO BioControl® بأحجام Size 25, 50, 65، وشفة كتلة (Block flange (B)).
هل يصلح الجهاز للأوساط الغذائية والصيدلانية؟
نعم، فهو مصمم خصيصًا للتطبيقات الصحية في صناعات الأغذية والصناعات الحيوية والصيدلانية، بخلوّه من المساحات الميتة ومن العناصر الغاطسة، وبمواد وتشطيبات سطح مطابقة لمعايير التصميم الصحي والتوجيهات الصيدلانية.
ما هي درجة حماية الجهاز من الغبار والماء؟
درجة الحماية IP68.
ما هي موافقات الحماية من الانفجار المتوفرة؟
الطراز متوفر بعلامات حماية من الانفجار للمناطق 0 و1 الغازية، منها: Zone 0 gas [II 1G Ex ia IIC T1 …T6 Ga] و Zone 1 gas [II 2G Ex ia IIC T1 …T6 Gb]، بالإضافة إلى صيغ أخرى مثل [Ex ia IIC T3 …T6 Ga] و[Ex ib IIC T3 …T6 Gb] و[0 Ex ia IIC T3/T4/5/T6] و[1 Ex ib IIC T3/T4/5/T6].
ما الذي يميز TR20 عن الترمومترات الغاطسة التقليدية؟
يعمل بوصل NEUMO BioControl® مدمج بغشاء ملحمي (Flush) دون عناصر غاطسة، وبتركيب مسطّح على جدار الوعاء، مما يسمح للمُمسحة الدوّارة بإزالة وسط العملية من الجدار الداخلي — نتيجة ذلك خليط متجانس وقياس دقيق لدرجة الحرارة في وعاء الخلط.
ما هي إشارات الخرج المتاحة؟
4-20 mA، مع HART، وFOUNDATION Fieldbus، وPROFIBUS PA.
| الطراز | TR20 |
| السلسلة | TR |
| النوع الفرعي | Flush-mounted resistance thermometer |
| نطاق درجة الحرارة | −30…+250 °C · −50…+250 °C |
| وصلة العملية | BioControl® connection, Size 25, 50, 65DNBlock flange (B)NEUMO BioControl® Size 25, 50, 65BioControl® connection, sizes 25, 50, 65 |
| درجة حرارة العملية | −50…+250 °C |
| إشارة الخرج | 4-20mA · HART · FOUNDATION Fieldbus · PROFIBUS-PA |
| وصلة كهربائية | M16 x 1.5, M20 x 1.5, M12 x 1 coupler (4-pin) |
| مادة المجس | Stainless steel |
| مادة جراب الحرارة | Stainless steel 1.4435 |
| حرارة المحيط | −30…+250 °C |
| تصنيف IP | IP68 |
| الوزن | 1 kg |
| الشهادات | RoHS3-AEACIECExINMETROKCsGOSTKazInMetrBelGIMUkrSEPROUzstandardDNOPPESOCEExDNOP-MakNIIPESO-CCOEMTSCHS |
| حماية الانفجار | [Ex ia IIC T1 ... T6 Ga][Ex ia IIC T1 ... T6 Gb][II 1G Ex ia IIC T1 ... T6 Ga][II 2G Ex ia IIC T1 ... T6 Gb][0 Ex ia IIC T3/T4/5/T6][1 Ex ib IIC T3/T4/5/T6][II 1G Ex ia IIC T3, T4, T5, T6 Ga][II 2G Ex ia IIC T3, T4, T5, T6 Gb][Ex ia IIC T3 ... T6 Ga][Ex ib IIC T3 ... T6 Gb][Ex ia IIC T4 ... T6][Ex ib IIC T4 ... T6]Ex ia IIC T3/T4/T5/T6 GaEx ib IIC T3/T4/T5/T6 GbZone 0 gas [II 1G Ex ia IIC T1 ...T6 Ga]Zone 1 gas [II 2G Ex ia IIC T1 ...T6 Gb]Zone 0 gas [Ex ia IIC T1 ...T6 Ga]Zone 1 gas [Ex ia IIC T1 ...T6 Gb]Zone 0 gas [0 Ex ia IIC T3/T4/5/T6]Zone 1 gas [1 Ex ib IIC T3/T4/5/T6]Zone 0 gas [II 1G Ex ia IIC T3,T4,T5,T6Ga]Zone 1 gas [II 2G Ex ia IIC T3,T4,T5,T6Gb]Zone 0 gas [Ex ia IIC T3 ...T6Ga]Zone 1 gas [Ex ib IIC T3 ...T6Gb]Zone 0 gas [Ex ia IIC T4 ...T6]Zone 1 gas [Ex ib IIC T4 ...T6] |
| نوع المستشعر | Pt100 |
| فئة المستشعر | A, B |
| طول المجس | 70 mm |
| قطر المجس | 12 mm |
| جراب الحرارة | نعم |
| شكل جراب الحرارة | fabricated |
| لغات ورقة البيانات | EN, DE |
| Model | Material | Cable outlet | Ingress protection | Cap | Surface |
|---|---|---|---|---|---|
| BVC | Stainless steel (1.4571) | M16 x 1.5 1) | IP68 | Flat screw-on lid | Natural finish |
| BVS | Stainless steel (1.4308) | M20 x 1.5 1) | IP65 | Screw-on lid, hygienic design | Precision-cast, electropolished |
| BS | Aluminium | M20 x 1.5 1) | IP65 (IP68) | Cap with 2 screws | Blue, lacquered 2) |
| BSZ | Aluminium | M20 x 1.5 1) | IP65 (IP68) | Hinged cover with cylinder head screw | Blue, lacquered 2) |
| BSZ-H | Aluminium | M20 x 1.5 1) | IP65 (IP68) | Hinged cover with cylinder head screw | Blue, lacquered 2) |
| BSS | Aluminium | M20 x 1.5 1) | IP65 | Hinged cover with clamping lever | Blue, lacquered 2) |
| BSS-H | Aluminium | M20 x 1.5 1) | IP65 | Hinged cover with clamping lever | Blue, lacquered 2) |
| Connection head | Transmitter model | |||
|---|---|---|---|---|
| T15 | T32 | T53 | T91.10 | |
| BVC | ○ | ○ | ○ | ○ |
| BVS | ○ | ○ | ○ | ○ |
| BS | - | - | ○ | ○ |
| BSZ / BSZ-K | ○ | ○ | ○ | ○ |
| BSZ-H / BSZ-HK | ● | ● | ● | ● |
| BSS | ○ | ○ | ○ | ○ |
| BSS-H | ● | ● | ● | ● |
| Model | Description | Explosion protection | Data sheet |
|---|---|---|---|
| T15 | Digital transmitter, PC configurable | Optional | TE 15.01 |
| T32 | Digital transmitter, HART ® protocol | Optional | TE 32.04 |
| T53 | Digital transmitter, FOUNDATION Fieldbus and PROFIBUS ® PA | Standard | TE 53.01 |
| T91.10 | Analogue transmitter, fixed measuring range | Without | TE 91.01 |
| BioControl ® connection | Dimensions inmm | Weight in kg | |||||
|---|---|---|---|---|---|---|---|
| Size | Ø d 2 | Ø d 4 | Ø D | f | b | Ø k | |
| 25 | 4xØ7 | 30.5 | 64 | 11 | 20 | 50 | 1.0 |
| 50 | 4xØ9 | 50 | 90 | 17 | 27 | 70 | 1.4 |
| 65 | 4 x Ø11 | 68 | 120 | 17 | 27 | 95 | 2.0 |
عرض الكل (6)
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ EMCdirective 1) EN 61326 emission (group 1, class B) and interference immunity (industrial application) ■ RoHS directive | European Union | |
| International | ||
| IECEx (option) - in conjunction with ATEX Hazardous areas | ||
| EAC (option) ■ EMCdirective 1) ■ Hazardous areas Zone 0 gas [0 Ex ia IIC T3/T4/5/T6] Zone 1 gas [1 Ex ib IIC T3/T4/5/T6] | Eurasian Economic Community | |
| DNOP - MakNII (option) Hazardous areas Zone 0 gas [II 1G Ex ia IIC T3, T4, T5, T6 Ga] | Ukraine | |
| INMETRO (option) Hazardous areas Zone 0 gas [Ex ia IIC T3 ...T6 Ga] | Brazil | |
| KCs - KOSHA (option) Hazardous areas Zone 0 gas [Ex ia IIC T4 ...T6] | South Korea | |
| - | PESO - CCOE (option) Hazardous areas Zone 0 gas [Ex ia IIC T1 ...T6 Ga] | India |
| Zone 1 gas [Ex ia IIC T1 ...T6 Gb] GOST (option) Metrology, measurement technology | Russia | |
| KazInMetr (option) | Kazakhstan | |
| - | Metrology, measurement technology MTSCHS (option) Permission for commissioning | Kazakhstan |
| Logo | Description | Country |
|---|---|---|
| BelGIM (option) Metrology, measurement technology | Belarus | |
| UkrSEPRO (option) Metrology, measurement technology | Ukraine | |
| Uzstandard (option) Metrology, measurement technology | Uzbekistan | |
| ® | 3-A (option) 2) Sanitary Standard | USA |
