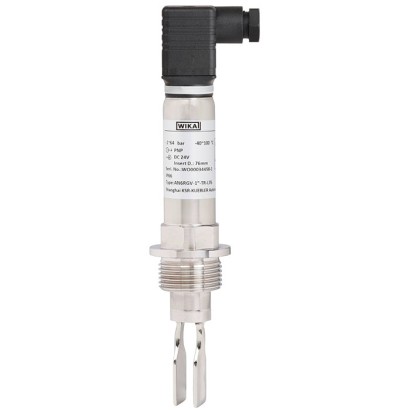

مفتاح مستوى اهتزازي
الوصف
العنصر الأساسي لمفتاح مستوى الاهتزاز هو المشبك/الوتد الاهتزازي مع محرك اهتزاز مدمج. عندما يتم غمر الوتد الاهتزازي في الوسط، تنخفض ترددات الرنين للوتد. يتم رصد التغير في التردد بواسطة الدارة الإلكترونية وتحويله إلى إشارة تبديل. وبغض النظر عن وضعية التركيب، يمكن اكتشاف تغيّرات المستوى بدقة عالية جدًا.
يمكن تغيير نقطة التبديل المعنية عبر وصلة/امتداد أنبوب. تم تصميم مفتاح مستوى الاهتزاز TLS-C خصيصًا للتطبيقات الصناعية ويتيح اكتشافًا موثوقًا لمستوى النقطة. وهو مثالي لمراقبة أحواض/مناهل التجميع (bilges) والتسريبات وكذلك لاكتشاف مستوى النقطة في خزانات زيت علب التروس الدوّارة.
LM 30.12 ورقة بيانات WIKA للمستوى
مفتاح مستوى الاهتزاز، الطراز TLS
تُعد مفاتيح مستوى الاهتزاز، اعتمادًا على النسخة، مناسبة لدرجة حرارة تشغيل تبلغ -40 ... +150 °C [-40 ... +302 °F] ولضغط تشغيل يبلغ -1 ... +64 bar [-14 ... +928 psi]. ويكون مفتاح مستوى الاهتزاز مناسبًا للوسائط ذات كثافة 500 ... 2,500 g/cm³ [289 ... 1,445 oz/in 3]. ويجب أن تكون لزوجة الوسائط بين 0.1 و10,000 cP [0.24 و21,190 lb/ft·h].
المزايا
- تصميم مدمج
- تكاليف صيانة منخفضة
- كشف مستقر وموثوق لمستوى السائل، غير متأثر بالتدفق أو تكوّن الفقاعات أو الاهتزازات أو الترسبات أو المواد الصلبة في الوسط
الأسئلة والأجوبة
ما هي كثافة السائل التي يعمل معها مفتاح المستوى TLS-C؟
الطراز مناسب لاكتشاف المستوى النقطي في السوائل ذات الكثافة ≥500 كجم/م³، كما يجب أن تكون لزوجة الوسط بين 0.1 و10,000 cP.
ما هو نطاق درجة حرارة وضغط العملية؟
درجة حرارة التشغيل تبلغ -40 … +150 °C، وضغط التشغيل حتى 64 bar.
ما هي وصلات العملية المتاحة؟
G ¾" … 2"، NPT ¾" … 2"، وكذلك 1" … 4" وفق ASME BPE.
من أي مواد تصنع الأجزاء الملامسة للوسط؟
Stainless steel 1.4404, 14435 (316L) أو Hastelloy C-276، وفي كلتيهما خيار التلميع الإلكتروليتي.
ما هي مخارج الإشارة والتغذية الكهربائية؟
خرج مرحل SPST أو خرج ترانزستور PNP، بتغذية DC 24 V عبر موصل DIN EN 175301-803 رباعي الأطراف M16 x 1.5.
هل يحمل الطراز شهادات مناطق خطرة (Ex)؟
لا تتضمن بيانات هذا الطراز أي شهادات حماية من الانفجار؛ الشهادات المتوفرة هي CE وUKCA وRoHS وEMC EN 61326.
ما الذي يميز النسخة المدمجة TLS-C؟
إنها نسخة مدمجة بموصل زاوي DIN 175301 موجهة للتطبيقات الصناعية العامة، مثل مراقبة أحواض/مناهل التجميع (bilges) والتسريبات واكتشاف المستوى في خزانات زيت علب التروس الدوّارة.
كيف يتأثر الكشف بالظروف الصعبة؟
الكشف ثابت وموثوق وغير متأثر بالتدفق أو تكوّن الفقاعات أو الاهتزازات أو الترسبات أو المواد الصلبة في الوسط، ودرجة حمايته IP65.
| الطراز | TLS-CC |
| السلسلة | TLS |
| النوع الفرعي | vibration_fork |
| نطاق المستوى | 0.064…3 m |
| وصلة العملية | 3/4" ... 2" NPT1" ... 4" per ASME BPEG 3/4" ... 2"NPT 3/4" ...2" |
| درجة حرارة العملية | −40…+150 °C |
| أقصى ضغط للعملية | 64 bar |
| تقنية القياس | vibration_fork |
| إشارة الخرج | SPST relay output · PNP transistor output |
| التغذية | DC 24 V |
| وصلة كهربائية | 4-pin coupler connector per DIN EN 175301-803, M16 x 1.5 |
| مادة الأجزاء الملامسة | Hastelloy C-276, Stainless steel 1.4404 (316L), Stainless steel 1.4404, 14435 (316L), electropolished, Hastelloy C-276, electropolished |
| حرارة المحيط | −40…+60 °C |
| تصنيف IP | IP65 |
| الشهادات | CEUKCARoHSEMC EN 61326 |
| لغات ورقة البيانات | EN |
| Model | Description |
|---|---|
| TLS-CC | Vibrating level switch, compact version with angular connector DIN 175301 |
| TLS-CM | Vibrating level switch, compact version with circular connector M12 x 1 |
| Mounting thread | Mounting thread with extension | Clamp connection | Clamp connection with extension | |
|---|---|---|---|---|
| Connector Direction mark Switch point Insertion length Extension | ■ 4-pin per DIN EN 175301-803 ■ M16 x 1.5 | | | |
| Process connection | ■ G3/4" ... 2" ■ 3/4" ... 2" NPT 1" ... 4" per ASME BPE | |||
| Material | ||||
| Connection housing | Stainless steel 316L | |||
| Wetted parts | ■ Stainless steel 1.4404 (316L) ■ Stainless steel 1.4404, 14435 (316L), electropolished ■ Hastelloy C-276 ■ Hastelloy C-276, electropolished | |||
| Ambient temperature | -40 ...+60 °C [-40 ...+140 °F] | |||
| Supply voltage | DC 24V | |||
| Process temperature | -40 ...+100 °C [-40 ...+212 °F] | -40 ...+150 °C [-40 ...+302 °F] | -40 ...+100 °C [-40 ...+212 °F] | -40 ...+150 °C [-40 ...+302 °F] |
| Density of the medium | ≥ 500 ... 2,500 kg/m³ | |||
| Operating pressure | -1 ...+64 bar [-14.5 ... +928.3 psi] | |||
| Switching output | ■ SPST relay output ■ PNP transistor output | |||
| Power consumption | <1W | |||
| Max. switching power (relay output) | DC 30V / 3 A | |||
| IP ingress protection | IP65 | |||
| Insertion length | 64 mm[2.52 in] | 64 ...3,000mm [2.52 ... 118.11 in] | ■ 60 mm[2.36 in] ■ 43 mm[1.69 in] ■ 47 mm[1.85 in] | 60 ...3,000mm [2.36 ... 118.11 in] |
| Switch point | Switch point = insertion length - 13 mm[0.51 in] | |||
| Tuning fork length | ■ 42 mm[1.65 in] ■ 38 mm[1.50 in] |
| Mounting thread | Mounting thread with extension | Clamp connection | Clamp connection with extension | |
|---|---|---|---|---|
| Electrical connection | M12 circular connector, ■ 3/4" ... 2" NPT | 4-pin | ||
| Process connection | ■ G3/4" ... 2" | 1" ... 4" per ASME BPE | ||
| Material | ||||
| Connection housing | Stainless steel 1.4404 (316L) | |||
| Process connection | Stainless steel 316L | |||
| Tuning fork (wetted) | ■ Stainless steel 1.4404 (316L) ■ Stainless steel 1.4404, 1.4435 (316L), electropolished ■ Hastelloy C-276 ■ Hastelloy C-276, electropolished | |||
| Ambient temperature | -40 ...+60 °C [-40 ...+140 | °F] | ||
| Supply voltage | DC 24V | |||
| Process temperature | -40 ...+100 °C [-40 ...+212 °F] | -40 ...+150 °C [-40 ...+302 °F] | -40 ...+100 °C [-40 ...+212 °F] | -40 ...+150 °C [-40 ...+302 °F] |
| Density of the medium | ≥ 500 ... 2,500 kg/m³ | |||
| Operating pressure | -1 ...+64 bar [-14.5 ... +928.3 | psi] | ||
| Switching output | ■ SPST relay output ■ PNP transistor output | |||
| Power consumption | <1W | |||
| Max. switching power (relay output) | DC 30V / 3 A | |||
| IP ingress protection | IP66/68 | |||
| Insertion length | 64 mm[2.52 in] | 64 ...3,000mm [2.52 ... 118.11 in] | ■ 60 mm[2.36 in] ■ 43 mm[1.69 in] ■ 47 mm[1.85 in] | 60 ...3,000mm [2.36 ... 118.11 in] |
| Switch point | Switch point = insertion length - 13 mm[0.51 in] | |||
| Tuning fork length | ■ 42 mm[1.65 in] ■ 38 mm[1.50 in] |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| EMCdirective EN 61326 emission (group 1, class B) and immunity (industrial environments) RoHS directive UKCA | United Kingdom | |
| Electromagnetic compatibility regulations Restriction | of hazardous substances (RoHS) regulations |
