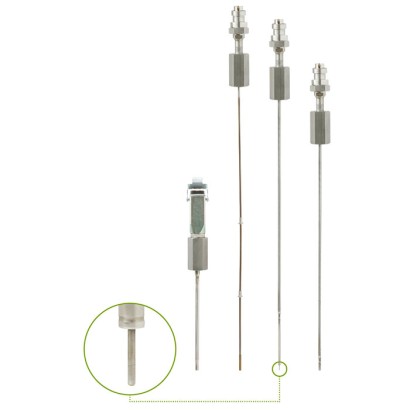

ثرموكبل للتطبيقات النووية المدنية
الوصف
موازين/مقاييس الحرارة للاستخدام في محطات الطاقة النووية تتضمن:
- ■ ترمومتر حراري (Thermocouple) من النوع K - ■ غلاف حراري / أنبوب حماية - ■ ملحقات
يمكن دمج ترمومتر حراري طراز TCN مع عدد كبير من تصاميم الغلاف الحراري / أنبوب الحماية. يُنصح فقط في تطبيقات محددة بالعمل دون الغلاف الحراري / أنبوب الحماية.
المزايا
- مدى القياس من -40 ... +1,000 °C [-40 ... +1,832 °F]
- إمكانية التركيب في جميع تصميمات الجلباب الواقية القياسية
- عنصر قياس مزود بنابض ضغط
- مزدوج حراري نوع K
الأسئلة والأجوبة
ما هو مدى القياس للطراز TCN؟
مدى القياس من -40 … +1,000 °C (أي -40 … +1,832 °F)، مع درجة حرارة وسط/عملية تصل إلى +1200 °C.
ما هي دقة هذا الثرموكبل؟
الدقة هي ± (1.5 أو 0.004 × |t|) °C لفئة Class 1 في المدى -40 … 1000 °C.
ما نوع مستشعر درجة الحرارة المستخدم؟
يستخدم الطراز TCN ترمومتراً حرارياً (Thermocouple) من النوع K بفئة Class 1.
هل يمكن تركيب هذا الثرموكبل داخل غلاف حراري؟
نعم، يمكن تركيب الطراز TCN في جميع تصاميم الأغلفة الحرارية / أنابيب الحماية القياسية، ويأتي بحشوة قياس مثبتة بنابض. يُنصح فقط في تطبيقات محددة بالعمل دون الغلاف الحراري.
ما هي خيارات التوصيل الكهربائي المتاحة؟
التوصيل الكهربائي متاح بصيغ: Harting (HAN7D...)، وموصل TS LOCA، وموصل LOCA + SA.
ما هي مواد المجس؟
المجس مصنوع من ستانلس ستيل 1.4571 بقطر 3.0 mm.
ما هي شهادات المطابقة المتوفرة لهذا المنتج؟
المنتج مطابق لشهادتي RoHS وUKCA. لا تتوفر بيانات عن اعتمادات المناطق الخطرة لهذا الطراز.
ما الذي يميز الطراز TCN؟
إنه ثرموكبل مخصص للتطبيقات النووية المدنية مع مطابقة IEEE، مناسب لمباني المفاعلات وأحواض التبريد وتطبيقات مقاومة الأعطال، مع حماية IP65 وخيارات توصل LOCA. ---
| الطراز | TCN |
| النوع الفرعي | Thermocouple |
| نطاق درجة الحرارة | −40…+1000 °C |
| فئة الدقة | ± (1.5 or 0.004 x |t|) °C for Class 1, -40 ... 1000 °C |
| درجة حرارة العملية | −40…+1200 °C |
| إشارة الخرج | -1.6 ... +42 mV |
| وصلة كهربائية | Harting (HAN7D...), TS connector LOCA, Connector LOCA + SA |
| مادة المجس | Stainless steel 1.4571 |
| حرارة المحيط | −40…+80 °C |
| تصنيف IP | IP65 |
| الشهادات | RoHSUKCA |
| نوع المستشعر | Type K |
| فئة المستشعر | Class 1 |
| قطر المجس | 3 mm |
| جراب الحرارة | نعم |
| Model | Description |
|---|---|
| TCN-Iz | Immersed, with and without thermowell / protection tube (I = immersed) |
| TCN-Az | Room air sensor (A = ambient) |
| TCN-Sz | Surface probe (S = surface); for versions, see model TC50, data sheet TE 65.50 |
| TCN-Pz | Resistance thermometer for cooling ponds and similar applications (P = pool) |
| TCN-Gz | Combined sensor (G = gradient) |
| Accident conditions (qualified) | |
|---|---|
| ΔT | Max. 195 °C; 5.4 bar (g) saturated steam: 24 h |
| Radiation resistance | to 850 kGy |
| Vibration resistance 10 ... 35 Hz | Constant deflection 0.35 mm |
| Vibration resistance 15 ... 500 Hz | 0.3 g (max. reaction acceleration measured at the instrument, peak value up to 41 g) |
| Throughput speed | 1 oct./min, 10 cycles |
| Vibration resistance 0 ... 3 Hz | Constant deflection |
| Vibration resistance 3 ... 100 Hz | Max. 35 g |
| Boric acid resistance | 24 h at 60 ... 150 °C, concentration 6,200 ppm |
| Operational radiation | ≤ 250 kGy (gamma equivalent) |
| Humidity | 100%, r. h. (condensation permissible) |
| Connector | TCN-yH | TCN-yA | TCN-yC |
|---|---|---|---|
| Description | Harting (HAN7D...) | TS connector LOCA | Connector LOCA + SA |
| IP ingress protection | IP65 (IP67 possible without radiation) | IP68 | IP68 |
| IEEE rating | N1E Harsch | 1E | 1E + SA |
| Qualified lifetime | 12 years at 45 °C ambient tem- perature | 55 years at 45 °C ambient tem- perature | 55 years at 45 °C ambient tem- perature |
| Maximum radiation during normal operation | 100 kGy TID - 'Total Integrated Dose' | 250 kGy TID - 'Total Integrated Dose' | 250 kGy TID - 'Total Integrated Dose' |
| Maximum radiation during accident | - | 600 kGy (TID: 850 kGy) | 600 kGy (TID: 850 kGy) |
| LOCA test conditions | - | max. 195 °C, 5.4 bar (g), 24 h | 1 h at 250 °C; 5 h at 207 °C |
| Accidental radiation after LOCA | - | - | 1,000 kGy (TID: 1,850 kGy) |
| Humidity | 90 % r. h. (condensation permissible) | 100 % r. h. (condensation permissible) | 100 % r. h. (condensation permissible) |
| Ambient and storage temper- ature | -40 … +80 °C [-40 … +176 °F] | -40 … +80 °C [-40 … +176 °F] | -40 … +80 °C [-40 … +176 °F] |
| Measuring tip Ø 3 mm [0.12 in] | Ungrounded | Grounded |
|---|---|---|
| Thermometer version | ||
| Sensor | Type K | |
| Diameter | 3 mm [0.12 in] | |
| Probe length | 150 ... 1,100 mm [5.91 ... 43.31 in] | |
| Material | Stainless steel 1.4571 | |
| Response time in seconds (±10 %) | ||
| t 0.5 | 2.56 | 0.42 |
| t 0.63 | 3.19 | 0.55 |
| t 0.9 | 5.96 | 1.32 |
عرض الكل (7)
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| UKCA Restriction of Hazardous Substances (RoHS) | United Kingdom |
| Certificates | Measurement accuracy | Material certificate 1) |
|---|---|---|
| 2.2 test report | x | x |
| 3.1 inspection certificate | x | x |
| DAkkS calibration certificate | x | - |
| Model | Description | Order number |
|---|---|---|
| Cable couplings | Mounting type depending on cable / customer specification | Customer-specific |
